Verkleidung Gepäckraum rechts for BMW 1 Series E87 120d

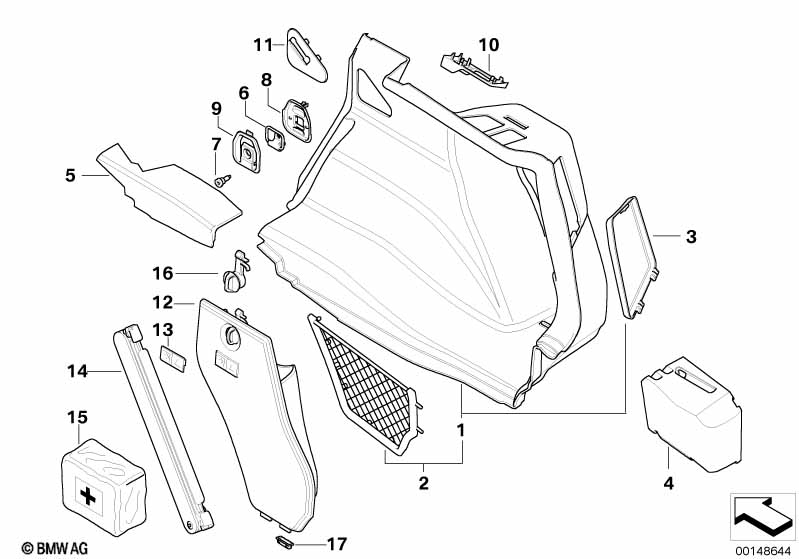

This Verkleidung Gepäckraum rechts technical drawing provides a detailed breakdown of the assembly for the 1 Series E87 120d. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Beschreibung | Erläuterungen | Anzahl | Von | Bis | Teilenummer | Preis | Ergänzungen | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 02 | Verkleidung Gepäckraum rechts | 1 | 51479203184 | Entfallen, +Pfand | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Ablagenpaket |
S493A=Ja |
|||||||||
| 02 | Verkleidung Gepäckraum rechts | 1 | 51477123501 | Entfallen, +Pfand | Shop at ECS Tuning | |||||
| 03 | Abdeckung Heckleuchte rechts | 1 | 51477070548 | Shop at ECS Tuning | ||||||
| 04 | Auflage Verkleidung Gepäckraum rechts | 1 | 51476955434 | Shop at ECS Tuning | ||||||
| Für Fahrzeuge mit Anhängerkupplung abnehmbar oder Komfortzugang oder Park Distance Control hinten (PDC) oder Park Distance Control (PDC) |
S235A=Ja S322A=Ja S507A=Ja S508A=Ja |
|||||||||
| 04 | Auflage Verkleidung Gepäckraum rechts | 1 | 51477059240 | Shop at ECS Tuning | ||||||
| 05 | Auflage Längsträger rechts | 1 | 51477141098 | $5.37 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Ablagenpaket |
S493A=Ja |
|||||||||
| 06 | Verzurröse | 1 | 51477129196 | $7.23 | Shop at ECS Tuning | |||||
| 07 | Zylinderschraube mit Ansatz | 1 | 51477130768 | $1.09 | Shop at ECS Tuning | |||||
| 08 | Blende Verzurröse | SCHWARZ | 1 | 51477132893 | $0.87 | Shop at ECS Tuning | ||||
| 09 | Deckel Verzurröse | SCHWARZ | 1 | 51477129652 | $1.08 | Shop at ECS Tuning | ||||
| 10 | Rahmen Steckdose | 1 | 51476949439 | Shop at ECS Tuning | ||||||
| 11 | Abdeckung Sitzlehnenbügel rechts | SCHWARZ | 1 | 51477133708 | $2.29 | Shop at ECS Tuning | ||||
| Für Fahrzeuge mit Warndreieck und Verbandstasche |
S428A=Ja |
|||||||||
| 12 | Box Warndreieck/Verbandskasten | 1 | 51477157114 | Shop at ECS Tuning | ||||||
| 13 | Piktogramm Warndreieck / Erste Hilfe | 1 | 51477151872 | Shop at ECS Tuning | ||||||
| 14 | Warndreieck mit Behälter | ECE R27 | 1 | 71606770487 | Shop at ECS Tuning | |||||
| 15 | Erste Hilfe Set Klarsichtbeutel | DIN 13164 | 1 | 51477158344 | +Pfand | Shop at ECS Tuning | ||||
| 16 | Drehgriff Box Warndreieck/Verbandskasten | 1 | 51476979460 | Shop at ECS Tuning | ||||||
| 17 | Halter Box Warndreieck/Verbandskasten | 1 | 51476979461 | Entfallen | Shop at ECS Tuning | |||||
Ergänzungen
- Entfallen = nicht mehr lieferbar.
- +Pfand = plus Altteilepfand (Möglicherweise muss das Altteil im Austausch abgegeben werden)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 1 Series E87 120d Verkleidung Gepäckraum rechts?
- This technical diagram illustrates the Verkleidung Gepäckraum rechts within the Fahrzeugausstattung group for the 1 Series E87 120d. It provides a detailed exploded view of the components, identifying key parts such as the Verkleidung Gepäckraum rechts (Part #51479203184).
- Which models use the hardware listed in this Verkleidung Gepäckraum rechts?
- The hardware and components featured in the Verkleidung Gepäckraum rechts are specific to the 1 Series E87 120d. These technical specifications ensure that parts like the Verkleidung Gepäckraum rechts (51479203184) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Verkleidung Gepäckraum rechts assembly?
- Each item in the Verkleidung Gepäckraum rechts corresponds to the numbered list below the illustration. For the 1 Series E87 120d, you can identify the Verkleidung Gepäckraum rechts by locating its position on the schematic, which then links to the official BMW part number 51479203184 for the Fahrzeugausstattung section.
