Przegub krzyż. łoż. środ. wałka przeg. for BMW 3 Series E46 320d

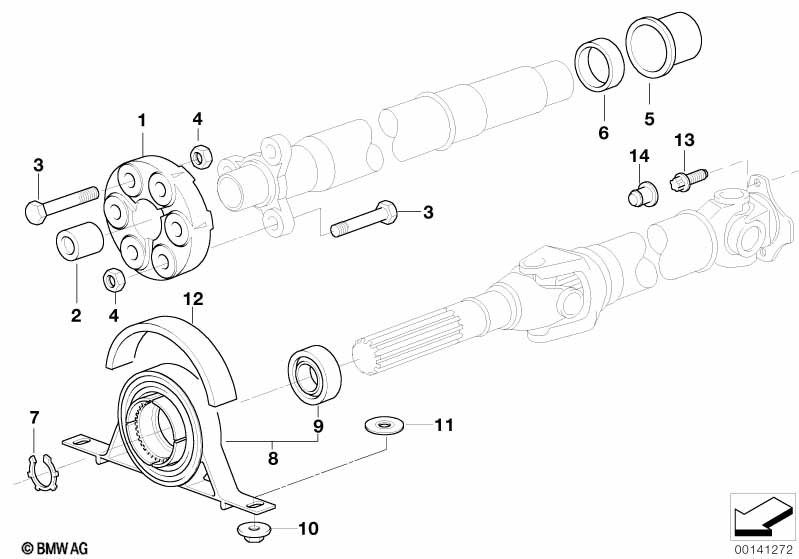

This Przegub krzyż. łoż. środ. wałka przeg. technical drawing provides a detailed breakdown of the assembly for the 3 Series E46 320d. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Tarcza przegubowa | LK=96MM/12 | 1 | 26117511454 | $120.93 | Shop at ECS Tuning | ||||
| LK=Koło osi otworów | ||||||||||
| Dla samochodów z Automatyczna skrzynia biegów |
S205A=Tak |
|||||||||
| 01 | Tarcza przegubowa | LK=96MM/12 | 1 | 26117511454 | $120.93 | Shop at ECS Tuning | ||||
| LK=Koło osi otworów | ||||||||||
| 02 | Tuleja centrująca | 1 | 26117526611 | $11.32 | Shop at ECS Tuning | |||||
| Dla samochodów z Automatyczna skrzynia biegów |
S205A=Tak |
|||||||||
| 02 | Tuleja centrująca | 1 | 26117526611 | $11.32 | Shop at ECS Tuning | |||||
| 03 | Śruba sześciokątna | M12X1,5X58-ZNS3 | 6 | 26117523709 | $2.73 | Shop at ECS Tuning | ||||
| 04 | Nakrętka samozabezpieczająca | M12X1,5-10-PHR | 6 | 12/2004 | 07129900047 | $0.62 | Shop at ECS Tuning | |||
| 04 | Nakrętka samozabezpieczająca | M12X1,5-10-ZNS3 | 6 | 12/2004 | 26127536563 | $1.00 | Shop at ECS Tuning | |||
| Dla samochodów z Automatyczna skrzynia biegów |
S205A=Tak |
|||||||||
| 04 | Nakrętka samozabezpieczająca | M12X1,5-10-PHR | 6 | 12/2004 | 07129900047 | $0.62 | Shop at ECS Tuning | |||
| 04 | Nakrętka samozabezpieczająca | M12X1,5-10-ZNS3 | 6 | 12/2004 | 26127536563 | $1.00 | Shop at ECS Tuning | |||
| 05 | Pierścień wkręcany z pierścien. zacisk. | 1 | 26117514037 | $12.52 | Shop at ECS Tuning | |||||
| Dla samochodów z Automatyczna skrzynia biegów |
S205A=Tak |
|||||||||
| 05 | Pierścień wkręcany z pierścien. zacisk. | 1 | 26117514037 | $12.52 | Shop at ECS Tuning | |||||
| 06 | Pierścień wkręcany z pierścien. zacisk. | 1 | 26117514037 | $12.52 | Shop at ECS Tuning | |||||
| Dla samochodów z Automatyczna skrzynia biegów |
S205A=Tak |
|||||||||
| 06 | Pierścień wkręcany z pierścien. zacisk. | 1 | 26117514037 | $12.52 | Shop at ECS Tuning | |||||
| 07 | Pierścień zabezpieczający | 1 | 26123648156 | $0.98 | Shop at ECS Tuning | |||||
| Dla samochodów z Automatyczna skrzynia biegów |
S205A=Tak |
|||||||||
| 07 | Pierścień zabezpieczający | 1 | 26123648156 | $0.98 | Shop at ECS Tuning | |||||
| 08 | Wspornik centralny, aluminium | 1 | 26127501257 | $79.46 | Shop at ECS Tuning | |||||
| tylko w połączeniu z | ||||||||||
| -- | Taśma butylowa Ködiplast HV 578-59 | 190X20X8MM | 1 | 83225A1B482 | Shop at ECS Tuning | |||||
| Dla samochodów z Automatyczna skrzynia biegów |
S205A=Tak |
|||||||||
| 08 | Wspornik centralny, aluminium | 1 | 26127501257 | $79.46 | Shop at ECS Tuning | |||||
| tylko w połączeniu z | ||||||||||
| -- | Taśma butylowa Ködiplast HV 578-59 | 190X20X8MM | 1 | 83225A1B482 | Shop at ECS Tuning | |||||
| 10 | Nakrętka kołnierzowa z podkładką | M8-8-ZNS3 | 2 | 26117574872 | $0.80 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Tarcza wyrównawcza | H=2MM | 2 | 26121229539 | $1.77 | Shop at ECS Tuning | ||||
| Dla samochodów z Automatyczna skrzynia biegów |
S205A=Tak |
|||||||||
| 10 | Nakrętka kołnierzowa z podkładką | M8-8-ZNS3 | 2 | 26117574872 | $0.80 | Shop at ECS Tuning | ||||
| 11 | Tarcza wyrównawcza | H=2MM | 2 | 26121229539 | $1.77 | Shop at ECS Tuning | ||||
| 12 | Taśma butylowa Ködiplast HV 578-59 | 190X20X8MM | 1 | 83225A1B482 | Shop at ECS Tuning | |||||
| Dla samochodów z Automatyczna skrzynia biegów |
S205A=Tak |
|||||||||
| 12 | Taśma butylowa Ködiplast HV 578-59 | 190X20X8MM | 1 | 83225A1B482 | Shop at ECS Tuning | |||||
| 13 | Śruba torx z uzęb. żeberk. | M10X23-10-ZNS3 | 4 | 26117571956 | $0.73 | Shop at ECS Tuning | ||||
| Dla samochodów z Automatyczna skrzynia biegów |
S205A=Tak |
|||||||||
| 13 | Śruba torx z uzęb. żeberk. | M10X23-10-ZNS3 | 4 | 26117571956 | $0.73 | Shop at ECS Tuning | ||||
| 14 | Ciężarek | 3,0GR./D=12MM | X | 26117500372 | $5.43 | Shop at ECS Tuning | ||||
| 14 | Ciężarek | 1,5GR./D=12MM | X | 26117500373 | $5.43 | Shop at ECS Tuning | ||||
| Dla samochodów z Automatyczna skrzynia biegów |
S205A=Tak |
|||||||||
| 14 | Ciężarek | 3,0GR./D=12MM | X | 26117500372 | $5.43 | Shop at ECS Tuning | ||||
| 14 | Ciężarek | 1,5GR./D=12MM | X | 26117500373 | $5.43 | Shop at ECS Tuning | ||||
