Tylna klapa/poj. części for BMW 5 Series E61 LCI 520d

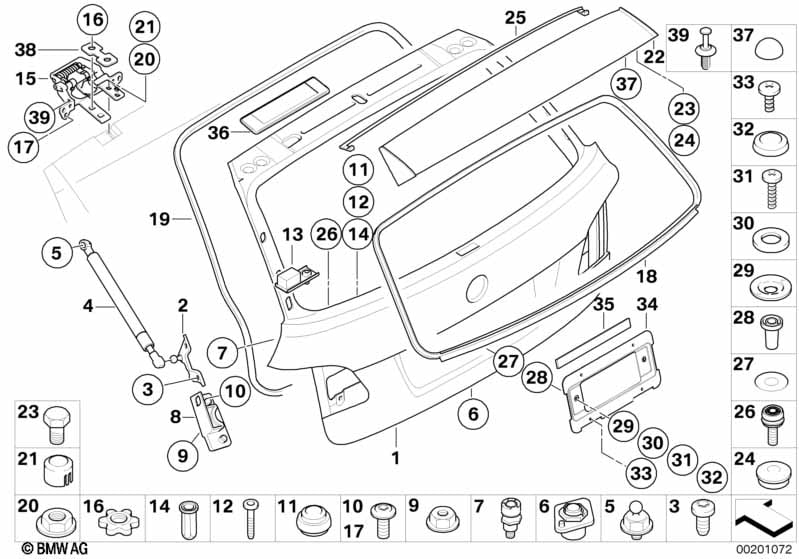

This Tylna klapa/poj. części technical drawing provides a detailed breakdown of the assembly for the 5 Series E61 LCI 520d. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Pokrywa bagażnika | 1 | 41627130799 | $716.05 | Shop at ECS Tuning | |||||
| tylko w połączeniu z | ||||||||||
| -- | Nakrętka sześciokątna | M10 | 4 | 41627161178 | $0.85 | Shop at ECS Tuning | ||||
| 02 | Uchwyt siłownika pneumatycznego, lewy | 1 | 51247071595 | $12.91 | Shop at ECS Tuning | |||||
| 02 | Uchwyt siłownika pneumatycznego, prawy | 1 | 51247071596 | $12.91 | Shop at ECS Tuning | |||||
| 03 | Śruba Torx z podkładką | M6X12 | 4 | 51219130334 | $0.39 | Shop at ECS Tuning | ||||
| Dla samochodów z Autom. uruchamianie tylnej klapy |
S316A=Nie |
|||||||||
| 04 | Siłownik pneumatyczny | 340N | 2 | 51247178273 | $73.87 | Shop at ECS Tuning | ||||
| Dla samochodów z Autom. uruchamianie tylnej klapy |
S316A=Tak |
|||||||||
| 05 | Trzpień kulisty | M10 | 1 | 41627148797 | $2.82 | Shop at ECS Tuning | ||||
| 05 | Trzpień kulisty | M8 | 1 | 41628259236 | $3.32 | Shop at ECS Tuning | ||||
| Dla samochodów z Autom. uruchamianie tylnej klapy |
S316A=Nie |
|||||||||
| 05 | Trzpień kulisty | M10 | 2 | 41627148797 | $2.82 | Shop at ECS Tuning | ||||
| 05 | Trzpień kulisty | M8 | 2 | 41628259236 | $3.32 | Shop at ECS Tuning | ||||
| 06 | Odbojnik | 2 | 51237049946 | $5.56 | Shop at ECS Tuning | |||||
| 07 | Odbojnik | 2 | 51243427678 | $11.15 | Shop at ECS Tuning | |||||
| 08 | Ogranicznik lewy | 1 | 51247138665 | $28.54 | Shop at ECS Tuning | |||||
| 08 | Ogranicznik prawy | 1 | 51247138666 | $28.54 | Zakończono | Shop at ECS Tuning | ||||
| 09 | Nakrętka sześciokątna | M6 | 4 | 41009127239 | $1.22 | Shop at ECS Tuning | ||||
| 10 | Śruba Torx z podkładką | ISA M6X22 | 2 | 07147144993 | $0.65 | Shop at ECS Tuning | ||||
| 11 | Odbojnik | 2 | 51248226064 | $2.32 | Shop at ECS Tuning | |||||
| 12 | Śruba torx | M6X26 | 2 | 51247217793 | $1.17 | Shop at ECS Tuning | ||||
| 13 | Odbojnik | 2 | 51248226064 | $2.32 | Shop at ECS Tuning | |||||
| 14 | Nakrętka nitu z łbem płaskim | M6 | 2 | 51248226003 | $2.13 | Shop at ECS Tuning | ||||
| 15 | Zawias pokrywy bagażnika, lewy | 1 | 07/2008 | 41627175299 | $216.63 | Zakończono | Shop at ECS Tuning | |||
| 15 | Zawias pokrywy bagażnika, prawy | 1 | 07/2008 | 41627210668 | $216.63 | Shop at ECS Tuning | ||||
| 15 | Zawias pokrywy bagażnika, lewy | 1 | 41627210667 | $216.63 | Shop at ECS Tuning | |||||
| 15 | Zawias pokrywy bagażnika, prawy | 1 | 41627210668 | $216.63 | Shop at ECS Tuning | |||||
| 16 | Nakrętka gwiazdowa | ASA M8 | 4 | 07147203401 | Shop at ECS Tuning | |||||
| 16 | Nakrętka sześciokątna | M10 | 4 | 41627161178 | $0.85 | Shop at ECS Tuning | ||||
| 17 | Śruba soczewkowa kombi | ISA M8X20 | 6 | 07147234925 | Shop at ECS Tuning | |||||
| 18 | Uszczelka tylnej szyby | 1 | 51717061390 | $78.94 | Shop at ECS Tuning | |||||
| 19 | Uszczelka pokrywy bagażnika | 1 | 51717161406 | $62.68 | Shop at ECS Tuning | |||||
| 20 | Nakrętka sześciokątna z płytką | M6 | 4 | 07146981606 | Shop at ECS Tuning | |||||
| 21 | Tarcza regulacyjna | 0.5MM | X | 51317127101 | $4.02 | Zakończono | Shop at ECS Tuning | |||
| 21 | Tarcza regulacyjna | 1MM | X | 51317127102 | $4.12 | Shop at ECS Tuning | ||||
| 21 | Tarcza regulacyjna | 2MM | X | 51317127103 | $4.28 | Shop at ECS Tuning | ||||
| 22 | Tylny spoiler gruntowany | 1 | 51717061467 | $279.95 | Shop at ECS Tuning | |||||
| Przy zamawianiu podać kod koloru | ||||||||||
| 22 | Spojler tylny lakierowany | CODE - UNI/MET. | 1 | 51120391852 | Zakończono | Shop at ECS Tuning | ||||
| 23 | Śruba sześciokątna | M6X10 | 4 | 07119903842 | $0.45 | Shop at ECS Tuning | ||||
| 24 | Korek maskujący | D=18MM | 4 | 07147128516 | $0.26 | Shop at ECS Tuning | ||||
| 25 | Uszczelka dachu z tyłu | 1 | 51717145249 | $22.00 | Shop at ECS Tuning | |||||
| 26 | Śruba torx | M6X26 | 2 | 51247217793 | $1.17 | Shop at ECS Tuning | ||||
| 27 | Folia uszczelniająca | PUR, D=30MM | 2 | 51711922189 | $0.82 | Shop at ECS Tuning | ||||
| 28 | Nakrętka | 8X8 MM | 2 | 51127020321 | $0.47 | Shop at ECS Tuning | ||||
| Dla samochodów z Wersja krajowa Japonia |
L807A=Tak |
|||||||||
| 29 | Podkładka | 2 | 51188240761 | $1.10 | Shop at ECS Tuning | |||||
| 30 | Podkładka | A6,4-ZNNIV SI | 2 | 07119904202 | Shop at ECS Tuning | |||||
| 31 | Wkręt samogwintujący | ST4,8X16MM | 2 | 07143448498 | $0.18 | Shop at ECS Tuning | ||||
| Dla samochodów z Wersja krajowa Japonia |
L807A=Tak |
|||||||||
| 31 | Wkręt samogwintujący | ST4,8X16MM | 2 | 07142756133 | $0.29 | Shop at ECS Tuning | ||||
| 32 | Pokrywka | WEISS | 2 | 51181813017 | $0.21 | Shop at ECS Tuning | ||||
| 32 | Pokrywka | SCHWARZ | 2 | 51181823474 | $0.21 | Shop at ECS Tuning | ||||
| 32 | Pokrywka | DUNKELBLAU | 2 | 64111375497 | $0.20 | Shop at ECS Tuning | ||||
| Dla samochodów z Wersja krajowa Japonia |
L807A=Tak |
|||||||||
| 33 | Śruba z łbem wpuszczanym | M5X8,8-H-ZNFE | 4 | 07119906254 | $0.25 | Shop at ECS Tuning | ||||
| 34 | Podstawa tabl. rejestr. | JAPAN | 1 | 51188253016 | $17.58 | Shop at ECS Tuning | ||||
| 35 | Taśma klejąca | 95X12X4 MM | 2 | 51181944116 | $0.81 | Shop at ECS Tuning | ||||
| 36 | Osłona Diversity | 1 | 51627114889 | $6.09 | Shop at ECS Tuning | |||||
| 37 | Odbojnik gumowy | D = 11.1 | X | 51311925433 | $1.10 | Shop at ECS Tuning | ||||
| 38 | Podkładka | 2 | 41627149537 | $0.46 | Shop at ECS Tuning | |||||
| 39 | Nit rozprężny | X | 61116945528 | $0.72 | Shop at ECS Tuning | |||||
Uwagi
- Zakończono = część wycofana z produkcji.
