Servis brzdy for BMW 1 Series F40 116i (2024)

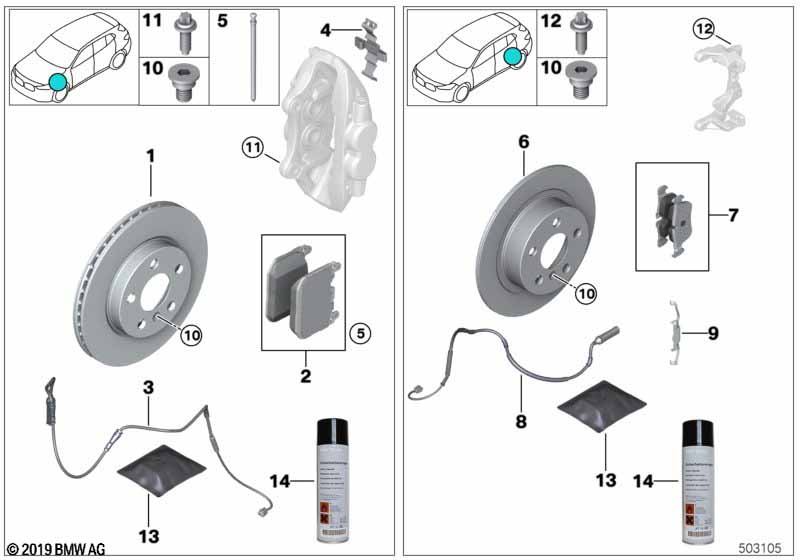

This Servis brzdy technical drawing provides a detailed breakdown of the assembly for the 1 Series F40 116i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2024.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Sportovní brzda M nebo M SPORTOVNÍ BRZDA, ČERVENÁ VYSOKÝ LESK |
S2NHA=Ano S3M2A=Ano |
||||||||
| 01 | Brzdový kotouč odlehčený větraný levý | 360X30 | 1 | 34106884001 | Shop at ECS Tuning | |||||
| Dodatečně jsou povinné následující díly : - brzdové obložení - snímač opotřebení brzdového obložení - pasta na brzdový segment U vozidel starších než 48 měsíců se navíc doporučuje: - vyměnit rozpěrnou pružinu a vodicí čep viz návod k opravě! |
||||||||||
| 01 | Brzdový kotouč odlehčený větraný pravý | 360X30 | 1 | 34106884002 | Shop at ECS Tuning | |||||
| Dodatečně jsou povinné následující díly : - brzdové obložení - snímač opotřebení brzdového obložení - pasta na brzdový segment U vozidel starších než 48 měsíců se navíc doporučuje: - vyměnit rozpěrnou pružinu a vodicí čep viz návod k opravě! |
||||||||||
| 02 | Opravná sada brzdové oblož. bez azbestu | 1 | 34106889266 | Shop at ECS Tuning | ||||||
| Dodatečně jsou povinné následující díly : - snímač opotřebení brzdového obložení - pasta na brzdový segment U vozidel starších než 48 měsíců se navíc doporučuje: - vyměnit rozpěrnou pružinu a vodicí čep viz návod k opravě! |
||||||||||
| 03 | Snímač brzdového obložení přední levý | 1 | 34356888167 | Shop at ECS Tuning | ||||||
| 04 | Rozpěrná pružina | 2 | 34116862801 | Shop at ECS Tuning | ||||||
| 05 | Vodicí čep | 2 | 34217850467 | Shop at ECS Tuning | ||||||
| 06 | Brzdový větraný | 300X20 | 2 | 34216799369 | Shop at ECS Tuning | |||||
| Kromě toho jsou bezpodmínečně nutné následující díly: - Brzdové obložení - Čidlo brzdového obložení - Lepidlo brzdového segmentu U vozidel starších než 48 měsíců je navíc doporučeno: - Vyměnit přidržovací pružinu viz návod k opravě! |
||||||||||
| 07 | Opravná sada brzdové oblož. bez azbestu | HA | 1 | 34201543683 | Shop at ECS Tuning | |||||
| Kromě toho jsou bezpodmínečně nutné následující díly: - Čidlo brzdového obložení - Lepidlo brzdového segmentu U vozidel starších než 48 měsíců je navíc doporučeno: - Vyměnit přidržovací pružinu viz návod k opravě! |
||||||||||
| 08 | Snímač brzdového obložení zadní | 1 | 34356865612 | Shop at ECS Tuning | ||||||
| 09 | Přídržné péro | 2 | 34206864449 | Shop at ECS Tuning | ||||||
| 10 | Šroub s vnitřním šestihranem | M8X14 | 4 | 34211161806 | $1.38 | Shop at ECS Tuning | ||||
| 11 | Šroub Torx s podložkou | M12X1,5X43 ZNS3 | 4 | 34106864424 | Shop at ECS Tuning | |||||
| 12 | Šestihranný šroub s podložkou | M12X1,5X33 | 4 | 34206867544 | Shop at ECS Tuning | |||||
| 13 | Pasta na brzdový segment | 3G | 4 | 83192158851 | Shop at ECS Tuning | |||||
| 14 | Bezpečnostní čistič 2.0 | 500ML | 1 | 83192362037 | Shop at ECS Tuning | |||||
