JCW aerodynamická sada – R52 for BMW MINI Cabrio R52 Cooper (2002)

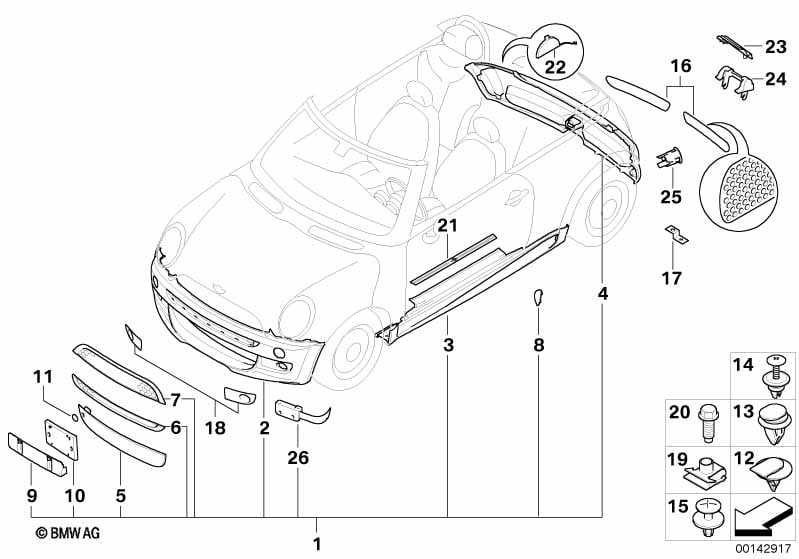

This JCW aerodynamická sada – R52 technical drawing provides a detailed breakdown of the assembly for the MINI Cabrio R52 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2002.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pozor: Montážní návod (EBA) není součástí dodatečné sady. EBA musí být aktuálně vytisknuto z Aftersales Assistance Portal (ASAP) a sděleno zákazníkovi. |
|||||||||
| 01 | Aerodynamický paket základní lak | ECE | 1 | 51190392409 | UKONČENO, +core | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Přídržný úhelník zadní | 1 | 51120152925 | $13.25 | Shop at ECS Tuning | |||||
| 02 | Přední ochranný panel základní lak | 1 | 51110021929 | UKONČENO, +core | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Mřížka nárazník přední | 1 | 51110139106 | $60.00 | UKONČENO | Shop at ECS Tuning | ||||
| -- | Mřížka nárazník přední | 1 | 51110140255 | $50.50 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Lišta prahu dveří levá základní lak | ECE & US | 1 | 51710392891 | $293.95 | UKONČENO, +core | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Mřížka lišta prahu dveří levá | 1 | 51710140257 | $6.25 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Lišta prahu dveří pravá základní lak | ECE & US | 1 | 51710392892 | $293.95 | UKONČENO, +core | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Mřížka lišta prahu dveří pravá | 1 | 51710140258 | $6.25 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Zadní zástěrka základní lak | ECE | 1 | 51120392895 | UKONČENO, +core | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Přídržný úhelník zadní | 1 | 51120152925 | $13.25 | Shop at ECS Tuning | |||||
| 05 | Mřížka nárazník přední | 1 | 51110139106 | $60.00 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Mřížka nárazník přední | 1 | 51110140255 | $50.50 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Mřížka chladiče horní | 1 | 51130140259 | $67.50 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Mřížka lišta prahu dveří levá | 1 | 51710140257 | $6.25 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Mřížka lišta prahu dveří pravá | 1 | 51710140258 | $6.25 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Podložka pro SPZ | ECE | 1 | 51110141383 | $34.00 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Zátka | D=22MM | 1 | 51711855009 | $0.50 | Shop at ECS Tuning | ||||
| 12 | Svorka | GELB | 2 | 51717127743 | $1.29 | Shop at ECS Tuning | ||||
| 13 | Svorka | ROT | 3 | 51717127742 | $1.37 | Shop at ECS Tuning | ||||
| 14 | Rozpěrný nýt | 20 | 51118174185 | $0.30 | Shop at ECS Tuning | |||||
| 15 | Rozpěrný nýt | 6 | 07130702966 | $0.48 | Shop at ECS Tuning | |||||
| 16 | Ozdobná mřížka nálepka hliníkový vzhled | 1 | 51120147451 | $44.00 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Přídržný úhelník zadní | 1 | 51120152925 | $13.25 | Shop at ECS Tuning | |||||
| 18 | Kryt mlhový světlomet | SCHWARZ MATT | 1 | 51110151570 | $79.00 | UKONČENO | Shop at ECS Tuning | |||
| 19 | C-Svorka matice | M6 | 2 | 07131502288 | $0.64 | Shop at ECS Tuning | ||||
| 20 | Šestihranný šroub s přírubou | 2 | 10/2005 | 07136800836 | $1.18 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Šestihranný šroub | 2 | 07146986088 | $0.45 | Shop at ECS Tuning | |||||
| 21 | Clona vstup | 2 | 51710154680 | $35.25 | UKONČENO | Shop at ECS Tuning | ||||
| 22 | Clona vlečné oko základní lak | 1 | 51127048261 | $8.00 | Shop at ECS Tuning | |||||
| 23 | Kryt závěs základní lak levý | 1 | 51127156569 | $14.48 | Shop at ECS Tuning | |||||
| 23 | Kryt závěs základní lak pravý | 1 | 51127156570 | $14.48 | Shop at ECS Tuning | |||||
| 24 | Kryt základní lak levý | 1 | 51127151815 | $19.38 | Shop at ECS Tuning | |||||
| 24 | Kryt základní lak pravý | 1 | 51127151816 | $19.38 | Shop at ECS Tuning | |||||
| 25 | Držák park.zaříz. vnější levý zákl. lak | 1 | 51127048721 | $6.37 | Shop at ECS Tuning | |||||
| 25 | Držák park.zaříz. vnější pravý zákl. lak | 1 | 51127048722 | $6.37 | Shop at ECS Tuning | |||||
| 25 | Držák park. zaříz. střední základní lak | 2 | 51127048723 | $6.37 | Shop at ECS Tuning | |||||
| 26 | Upevňovací úhelník (Sada) | 1 | 51110397175 | $35.00 | UKONČENO | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
