Přední výplň JCW aerodynamický paket for BMW MINI Clubman R55 One
This Přední výplň JCW aerodynamický paket technical drawing provides a detailed breakdown of the assembly for the MINI Clubman R55 One. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pozor: Montážní návod (EBA) není obsažen v sadě pro dodatečnou montáž. Mont. návod se musí v daný den aktuálně vytisknout z elektronického katalogu dílů (ETK) a předat zákazníkovi. Díly, které nejsou uvedeny v EBA, budou instalovány podle ISTA/AIR. |
|||||||||
| 01 | Performance Aeropaket příď zákl.lak | 1 | 08/2010 | 51110404108 | $258.95 | UKONČENO, +core | Shop at ECS Tuning | |||
| 02 | Clona vlečné oko základní lak | 1 | 08/2010 | 51121177907 | $7.93 | Shop at ECS Tuning | ||||
| 03 | Krycí záhyb levý | 1 | 08/2010 | 51110445079 | $10.00 | Shop at ECS Tuning | ||||
| 03 | Krycí záhyb pravý | 1 | 08/2010 | 51110445080 | $10.00 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Rozšíření přední pravé | BLACK | 1 | 08/2010 | 51110441464 | $35.00 | UKONČENO, +core | Shop at ECS Tuning | ||
| 04 | Rozšíření přední levé | BLACK | 1 | 08/2010 | 51110441465 | $35.00 | UKONČENO, +core | Shop at ECS Tuning | ||
| 05 | Clona mlhový světlomet pravý | BLACK | 1 | 08/2010 | 51110413252 | $21.25 | UKONČENO, +core | Shop at ECS Tuning | ||
| 05 | Clona mlhový světlomet levý | BLACK | 1 | 08/2010 | 51110413253 | $21.25 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Mřížka přívod vzduchu dolní | SCHWARZ | 1 | 08/2010 | 51110404124 | $45.75 | UKONČENO, +core | Shop at ECS Tuning | ||
| 08 | Mřížka přívod vzduchu horní | SCHWARZ | 1 | 08/2010 | 51110404122 | $48.25 | UKONČENO, +core | Shop at ECS Tuning | ||
| 08 | Mřížka přívod vzduchu horní | SCHWARZ | 1 | 08/2010 | 03/2012 | 51110442012 | $48.25 | UKONČENO, +core | Shop at ECS Tuning | |
| 09 | Clona přívod vzduchu | COOPER, ONE | 1 | 08/2010 | 51130417134 | $41.75 | UKONČENO, +core | Shop at ECS Tuning | ||
| 09 | Clona přívod vzduchu | COOPER S | 1 | 08/2010 | 03/2012 | 51130417135 | $41.75 | UKONČENO, +core | Shop at ECS Tuning | |
| 10 | Clona přívod vzduchu | COOPER, ONE | 1 | 08/2010 | 51130417137 | $34.75 | UKONČENO, +core | Shop at ECS Tuning | ||
| 10 | Clona přívod vzduchu | COOPER S | 1 | 08/2010 | 03/2012 | 51130442011 | $34.75 | UKONČENO, +core | Shop at ECS Tuning | |
| 11 | Rozpěrný nýt | 2 | 08/2010 | 51118174185 | $0.30 | Shop at ECS Tuning | ||||
| 12 | PT šroub | M5X16 | 10 | 08/2010 | 51642753389 | $0.69 | Shop at ECS Tuning | |||
| 13 | PT šroub | M5X16 | 6 | 08/2010 | 51642752568 | $0.86 | Shop at ECS Tuning | |||
| 14 | Rozpěrný nýt | D = 8MM | 3 | 08/2010 | 51471911992 | $0.40 | Shop at ECS Tuning | |||
| 16 | Rozpěrný nýt | D = 8MM | 4 | 08/2010 | 51471911992 | $0.40 | Shop at ECS Tuning | |||
| 17 | Matice na plech | ST4,8-9-ZNS | 2 | 08/2010 | 07129901656 | $0.25 | UKONČENO | Shop at ECS Tuning | ||
| 17 | Matice na plech | ST4,8-9-ZNS3 | 2 | 08/2010 | 07129904150 | $0.25 | Shop at ECS Tuning | |||

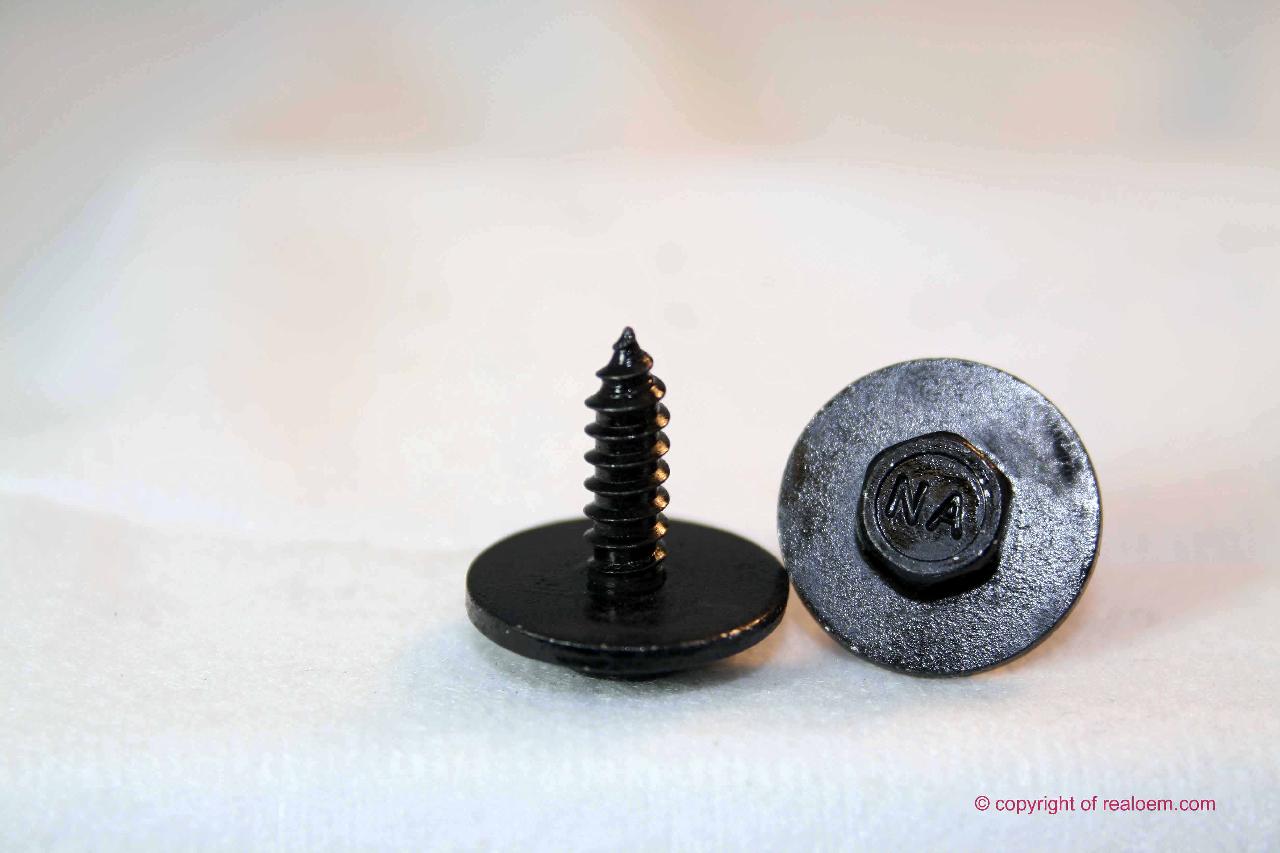

| 18 | Šestihranný šroub na plech s podložkou | ST4,8X16MM | 2 | 08/2010 | 07147129160 | $0.36 | Shop at ECS Tuning | |||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
