Side Scuttle – R6x for BMW MINI Paceman R61 Cooper

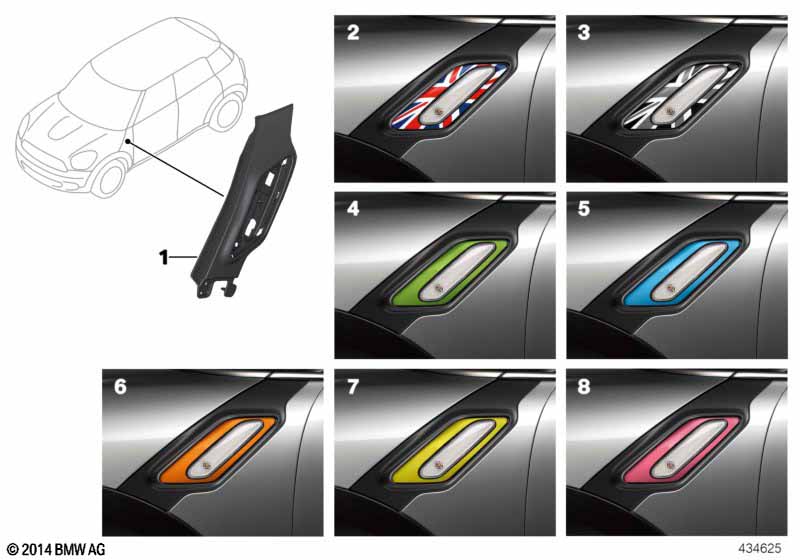

This Side Scuttle – R6x technical drawing provides a detailed breakdown of the assembly for the MINI Paceman R61 Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pozor: Montážní návod (EBA) není obsažen v sadě pro dodatečnou montáž. Mont. návod se musí v daný den aktuálně vytisknout z elektronického katalogu dílů (ETK) a předat zákazníkovi. Díly, které nejsou uvedeny v EBA, budou instalovány podle ISTA/AIR. Pro vozidla s Provedení Čína |
L8AAA=Ne |
||||||||
| Chromovaný držák sady ozdobných krytů obsahuje pouze kryty vpravo a vlevo nutné pro tuto montáž. Další barevné varianty jsou zobrazeny na BTE 51_8278. Tyto obsahují mimo krytu vždy i boční blikač a standardní vložku, která už je na vozidle namontovaná. Majitelé vozidel Cooper S mohou použít kryty namontované na vozidle s vložkami zobrazenými na této BTE. |
||||||||||
| 01 | Držák sada ozdobných lišt | CHROM | 1 | 51132208400 | UKONČENO, +core | Shop at ECS Tuning | ||||
| 02 | Ozdobný kryt boční stěny | UNION JACK | 1 | 51132184056 | Shop at ECS Tuning | |||||
| 03 | Ozdobný kryt boční stěny | BLACK JACK | 1 | 51132184057 | Shop at ECS Tuning | |||||
| 04 | Ozdobný kryt boční stěny | GREEN | 1 | 51132184058 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Ozdobný kryt boční stěny | BLUE | 1 | 51132184059 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Ozdobný kryt boční stěny | ORANGE | 1 | 51132184060 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Ozdobný kryt boční stěny | YELLOW | 1 | 51132184062 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Ozdobný kryt boční stěny | PINK | 1 | 51132184064 | UKONČENO | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI Paceman R61 Cooper Side Scuttle – R6x?
- This technical diagram illustrates the Side Scuttle – R6x within the Dod.montáž / převýbava / příslušenství group for the MINI Paceman R61 Cooper. It provides a detailed exploded view of the components, identifying key parts such as the Držák sada ozdobných lišt (Part #51132208400).
- Which models use the hardware listed in this Side Scuttle – R6x?
- The hardware and components featured in the Side Scuttle – R6x are specific to the MINI Paceman R61 Cooper. These technical specifications ensure that parts like the Držák sada ozdobných lišt (51132208400) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Side Scuttle – R6x assembly?
- Each item in the Side Scuttle – R6x corresponds to the numbered list below the illustration. For the MINI Paceman R61 Cooper, you can identify the Držák sada ozdobných lišt by locating its position on the schematic, which then links to the official BMW part number 51132208400 for the Dod.montáž / převýbava / příslušenství section.
