Rozvody-rozvodový řetěz for BMW 6 Series E24 M6 (1988)

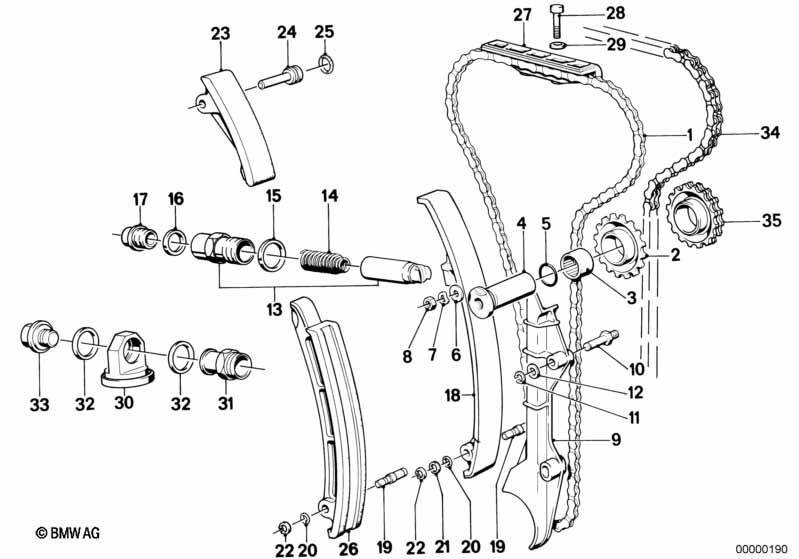

This Rozvody-rozvodový řetěz technical drawing provides a detailed breakdown of the assembly for the 6 Series E24 M6. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1988.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 03 | Jehlová objímka | 1 | 11311304258 | $10.25 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Náprava | 1 | 11311304256 | $42.48 | Shop at ECS Tuning | |||||
| 05 | O-kroužek | 16X2 | 1 | 11311304257 | $2.88 | Shop at ECS Tuning | ||||
| 06 | Podložka | A6,4-200HV-ZNS3 | 1 | 07119903791 | $0.11 | Shop at ECS Tuning | ||||
| 07 | Pružná podložka černá | B6-ZN | 1 | 07119932073 | $0.38 | Shop at ECS Tuning | ||||
| 08 | Šestihranná matice | M6-8-ZNNIV SI | 1 | 07119905543 | $0.38 | Shop at ECS Tuning | ||||
| 09 | Kluzná lišta dvojitého řetězu | 1 | 11311308495 | $21.22 | Shop at ECS Tuning | |||||
| 10 | Ložiskový čep | 2 | 11311744351 | $4.20 | Shop at ECS Tuning | |||||
| 11 | Pojistná podložka | 5-ZNS3 | 2 | 07119904660 | $0.38 | Shop at ECS Tuning | ||||
| 12 | Podložka | 8,4X16X1,6-ZNNV | 2 | 07119907030 | Shop at ECS Tuning | |||||
| 13 | Napínák řetězu | 1 | 11311307782 | $76.88 | Shop at ECS Tuning | |||||
| 14 | Tlačná pružina | 1 | 11311307053 | $5.40 | Shop at ECS Tuning | |||||
| 15 | Těsnicí kroužek | A26X31-AL | 1 | 07119963418 | $0.25 | Shop at ECS Tuning | ||||
| 16 | Těsnicí kroužek | A22X27-AL | 1 | 07119963355 | $0.36 | Shop at ECS Tuning | ||||
| 17 | Šroubový uzávěr | 1 | 11310631139 | $3.05 | UKONČENO | Shop at ECS Tuning | ||||
| 19 | Ložiskový čep | 1 | 11111308657 | $24.93 | Shop at ECS Tuning | |||||
| 20 | O-kroužek | 10X2 | 2 | 07119906328 | $0.13 | Shop at ECS Tuning | ||||
| 22 | Pojistná podložka | 7,0 | 1 | 07119905858 | $0.96 | Shop at ECS Tuning | ||||
| 23 | Napínací vedení | 1 | 11311317335 | $244.49 | Shop at ECS Tuning | |||||
| 24 | Ložiskový čep | 1 | 11311307399 | $15.81 | Shop at ECS Tuning | |||||
| 25 | O-kroužek | 14X2,5 | 1 | 11311307408 | $1.19 | Shop at ECS Tuning | ||||
| 26 | Napínací vedení-dvojitý řetěz | 1 | 11311309945 | $266.10 | Shop at ECS Tuning | |||||
| 27 | Kluzná lišta dvojitého řetězu | 1 | 11311308550 | $74.83 | Shop at ECS Tuning | |||||
| 28 | Šroub s válcovou hlavou | M8X35 | 2 | 07119920059 | $0.96 | Shop at ECS Tuning | ||||
| 29 | Podložka | 8,4 | 2 | 07119931697 | $0.40 | Shop at ECS Tuning | ||||
| 30 | Membrána | 1 | 11311308309 | $153.20 | Shop at ECS Tuning | |||||
| 31 | Šroubový uzávěr | 1 | 11311308450 | $13.31 | Shop at ECS Tuning | |||||
| 32 | Těsnicí kroužek | A22X27-AL | 2 | 07119963355 | $0.36 | Shop at ECS Tuning | ||||
| 33 | Šroubový uzávěr | 1 | 11311308451 | $5.62 | Shop at ECS Tuning | |||||
| 34 | Rozvodový řetěz | DOPPELKETTE | 1 | 11311403081 | $130.96 | Shop at ECS Tuning | ||||
| 35 | Řetězové kolo | DOPPELKETTE | 1 | 11311304255 | $43.02 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 6 Series E24 M6 Rozvody-rozvodový řetěz?
- This technical diagram illustrates the Rozvody-rozvodový řetěz within the Motor group for the 6 Series E24 M6 produced during 1988. It provides a detailed exploded view of the components, identifying key parts such as the Jehlová objímka (Part #11311304258).
- Which models use the hardware listed in this Rozvody-rozvodový řetěz?
- The hardware and components featured in the Rozvody-rozvodový řetěz are specific to the 6 Series E24 M6 produced during 1988. These technical specifications ensure that parts like the Jehlová objímka (11311304258) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Rozvody-rozvodový řetěz assembly?
- Each item in the Rozvody-rozvodový řetěz corresponds to the numbered list below the illustration. For the 6 Series E24 M6, you can identify the Jehlová objímka by locating its position on the schematic, which then links to the official BMW part number 11311304258 for the Motor section.
