Klik.mech.-klik.hřídel s ložisk.pánvemi for BMW 5 Series E34 535i (1992)

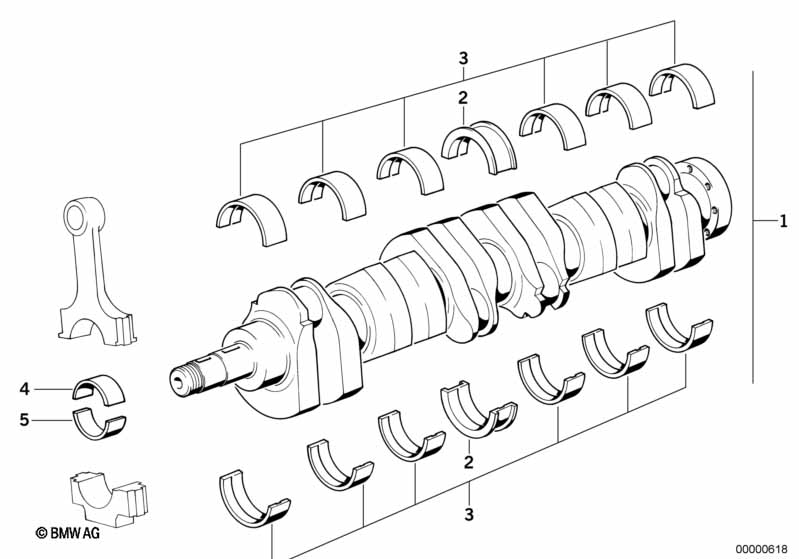

This Klik.mech.-klik.hřídel s ložisk.pánvemi technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 535i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1992.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Kliková hřídel bez ložiskové pánve | HUB 86 MM | 1 | 11211705770 | Shop at ECS Tuning | |||||
| 02 | Vodicí ložisková pánev červená | 60,00MM | 2 | 11211261033 | $27.36 | Shop at ECS Tuning | ||||
| 02 | Vodicí ložisková pánev modrá | 60,00MM | 2 | 11211261034 | $27.36 | Shop at ECS Tuning | ||||
| 02 | Vodicí ložisková pánev červená | 59,75MM(+0,25) | 2 | 11211261035 | $37.98 | Shop at ECS Tuning | ||||
| 02 | Vodicí ložisková pánev modrá | 59,75MM(+0,25) | 2 | 11211261036 | $33.48 | Shop at ECS Tuning | ||||
| 02 | Vodicí ložisková pánev červená | 59,50MM(+0,50) | 2 | 11211261037 | $37.98 | Shop at ECS Tuning | ||||
| 02 | Vodicí ložisková pánev modrá | 59,50MM(+0,50) | 2 | 11211261038 | $37.98 | Shop at ECS Tuning | ||||
| 02 | Vodicí ložisková pánev červená | 59,25MM(+0,75) | 2 | 11211261039 | $28.47 | Shop at ECS Tuning | ||||
| 02 | Vodicí ložisková pánev modrá | 59,25MM(+0,75) | 2 | 11211261040 | $28.47 | UKONČENO | Shop at ECS Tuning | |||
| 03 | Ložisková pánev červená | 60,00MM | X | 11211261041 | $13.78 | Shop at ECS Tuning | ||||
| 03 | Ložisková pánev modrá | 60,00MM | X | 11211261042 | $13.78 | Shop at ECS Tuning | ||||
| 03 | Ložisková pánev červená | 59,75MM(+0,25) | X | 11211261043 | $15.98 | Shop at ECS Tuning | ||||
| 03 | Ložisková pánev modrá | 59,75MM(+0,25) | X | 11211261044 | $12.16 | UKONČENO | Shop at ECS Tuning | |||
| 03 | Ložisková pánev červená | 59,50MM(+0,50) | X | 11211261045 | $15.98 | Shop at ECS Tuning | ||||
| 03 | Ložisková pánev modrá | 59,50MM(+0,50) | X | 11211261046 | $21.31 | Shop at ECS Tuning | ||||
| 03 | Ložisková pánev červená | 59,25MM(+0,75) | X | 11211261047 | $15.98 | UKONČENO | Shop at ECS Tuning | |||
| 03 | Ložisková pánev modrá | 59,25MM(+0,75) | X | 11211261048 | $20.09 | Shop at ECS Tuning | ||||
| 04 | Ložisková pánev modrá | 48,00MM(0) | 6 | 11241284551 | $10.85 | Shop at ECS Tuning | ||||
| 04 | Ložisková pánev modrá | 47,75MM(+0,25) | 6 | 11241284553 | $13.27 | Shop at ECS Tuning | ||||
| 04 | Ložisková pánev modrá | 47,50MM(+0,50) | 6 | 11241284555 | $13.27 | Shop at ECS Tuning | ||||
| 04 | Ložisková pánev modrá | 47,25MM(+0,75) | 6 | 11241284557 | $10.94 | Shop at ECS Tuning | ||||
| 05 | Ložisková pánev červená | 48,00MM(0) | 6 | 11241284550 | $10.85 | Shop at ECS Tuning | ||||
| 05 | Ložisková pánev červená | 47,75MM(+0,25) | 6 | 11241284552 | $13.27 | Shop at ECS Tuning | ||||
| 05 | Ložisková pánev červená | 47,50MM(+0,50) | 6 | 11241284554 | $13.27 | Shop at ECS Tuning | ||||
| 05 | Ložisková pánev červená | 47,25MM(+0,75) | 6 | 11241284556 | $13.27 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E34 535i Klik.mech.-klik.hřídel s ložisk.pánvemi?
- This technical diagram illustrates the Klik.mech.-klik.hřídel s ložisk.pánvemi within the Motor group for the 5 Series E34 535i produced during 1992. It provides a detailed exploded view of the components, identifying key parts such as the Kliková hřídel bez ložiskové pánve (Part #11211705770).
- Which models use the hardware listed in this Klik.mech.-klik.hřídel s ložisk.pánvemi?
- The hardware and components featured in the Klik.mech.-klik.hřídel s ložisk.pánvemi are specific to the 5 Series E34 535i produced during 1992. These technical specifications ensure that parts like the Kliková hřídel bez ložiskové pánve (11211705770) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Klik.mech.-klik.hřídel s ložisk.pánvemi assembly?
- Each item in the Klik.mech.-klik.hřídel s ložisk.pánvemi corresponds to the numbered list below the illustration. For the 5 Series E34 535i, you can identify the Kliková hřídel bez ložiskové pánve by locating its position on the schematic, which then links to the official BMW part number 11211705770 for the Motor section.
