Rozvod ventilů-vačkový hřídel/mazání for BMW 3 Series E30 316i (1990)

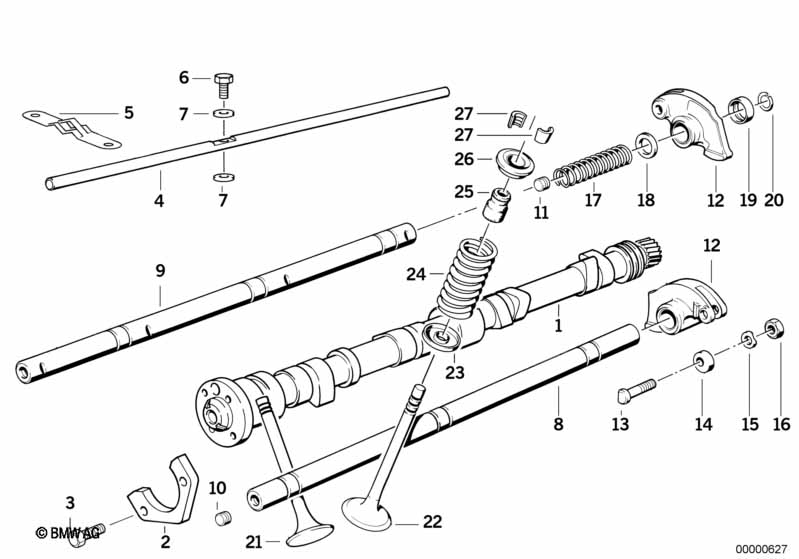

This Rozvod ventilů-vačkový hřídel/mazání technical drawing provides a detailed breakdown of the assembly for the 3 Series E30 316i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1990.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Vačkový hřídel | 1 | 11311272442 | $555.46 | Shop at ECS Tuning | |||||
| 02 | Vedení | 1 | 11311427307 | UKONČENO | Shop at ECS Tuning | |||||
| 03 | Šestihranný šroub | M6X16-8.8-ZNS3 | 2 | 07119904357 | $0.36 | Shop at ECS Tuning | ||||
| 04 | Olejové vedení | 1 | 11421256682 | $15.37 | Shop at ECS Tuning | |||||
| 05 | Spona | 2 | 11421250567 | $1.05 | Shop at ECS Tuning | |||||
| 06 | Dutý šroub | 1 | 11421738621 | $6.01 | Shop at ECS Tuning | |||||
| 07 | Těsnicí kroužek | A8X11,5 | 2 | 11421252343 | $0.25 | Shop at ECS Tuning | ||||
| 08 | Hřídel vahadla sacího ventilu | 1 | 11330634100 | $37.65 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Hřídel vahadla výfukového ventilu | 1 | 11330634105 | $26.92 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Zátka | 3 | 11331266400 | $5.48 | Shop at ECS Tuning | |||||
| 11 | Šroubový uzávěr | M12X1 | 3 | 11331274923 | $1.62 | Shop at ECS Tuning | ||||
| 12 | Vahadlo | 8 | 11331271833 | $55.08 | Shop at ECS Tuning | |||||
| 13 | Šroub | 8 | 11331744355 | $2.03 | Shop at ECS Tuning | |||||
| 14 | Excentr | 8 | 11331744354 | $4.92 | Shop at ECS Tuning | |||||
| 15 | Podložka | 8 | 11331258327 | $0.10 | Shop at ECS Tuning | |||||
| 16 | Šestihranná matice | M6 | 8 | 11331744333 | $0.28 | Shop at ECS Tuning | ||||
| 17 | Tlačná pružina | 8 | 11330634125 | $1.07 | Shop at ECS Tuning | |||||
| 18 | Podložka | 8 | 11330634140 | $1.85 | Shop at ECS Tuning | |||||
| 19 | Tlačný kroužek | 8 | 11331744353 | Shop at ECS Tuning | ||||||
| 20 | Pružný kroužek | 8 | 11330634135 | $0.30 | Shop at ECS Tuning | |||||
| 21 | Vypouštěcí ventil | 35,0/8,00MM | 4 | 11341251498 | $68.92 | Shop at ECS Tuning | ||||
| 21 | Výfuk. ventil s přídavkem dříku +0,1 mm | 35,0/8,10MM | 4 | 11341721767 | $228.78 | UKONČENO | Shop at ECS Tuning | |||
| 21 | Výfuk. ventil s přídavkem dříku +0,2 mm | 35,0/8,20MM | 4 | 11341721768 | UKONČENO | Shop at ECS Tuning | ||||
| 22 | Vstupní ventil | 42,0/8,00MM | 4 | 11341251879 | $34.57 | UKONČENO | Shop at ECS Tuning | |||
| 22 | Vstupní ventil s přídavkem dříku +0,1 mm | 42,0/8,10MM | 4 | 11341721765 | $156.24 | UKONČENO | Shop at ECS Tuning | |||
| 22 | Vstupní ventil s přídavkem dříku +0,2 mm | 42,0/8,20MM | 4 | 11341721766 | UKONČENO | Shop at ECS Tuning | ||||
| 23 | Sedlo pružiny | 8 | 11340626116 | $3.45 | UKONČENO | Shop at ECS Tuning | ||||
| 24 | Ventilová pružina | L=44,8/D=32,1MM | 8 | 11341276504 | Shop at ECS Tuning | |||||
| 25 | Opravná sada těsnění ventilového dříku | D=10,8MM | 1 | 11349059169 | $32.38 | UKONČENO | Shop at ECS Tuning | |||
| 26 | Sedlo pružiny | 8 | 11341252899 | Shop at ECS Tuning | ||||||
| 27 | Ventilový klínek | X | 11341710975 | $1.08 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 3 Series E30 316i Rozvod ventilů-vačkový hřídel/mazání?
- This technical diagram illustrates the Rozvod ventilů-vačkový hřídel/mazání within the Motor group for the 3 Series E30 316i produced during 1990. It provides a detailed exploded view of the components, identifying key parts such as the Vačkový hřídel (Part #11311272442).
- Which models use the hardware listed in this Rozvod ventilů-vačkový hřídel/mazání?
- The hardware and components featured in the Rozvod ventilů-vačkový hřídel/mazání are specific to the 3 Series E30 316i produced during 1990. These technical specifications ensure that parts like the Vačkový hřídel (11311272442) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Rozvod ventilů-vačkový hřídel/mazání assembly?
- Each item in the Rozvod ventilů-vačkový hřídel/mazání corresponds to the numbered list below the illustration. For the 3 Series E30 316i, you can identify the Vačkový hřídel by locating its position on the schematic, which then links to the official BMW part number 11311272442 for the Motor section.
