Rozvody-rozvodový řetěz for BMW 5 Series E34 535i (1993)

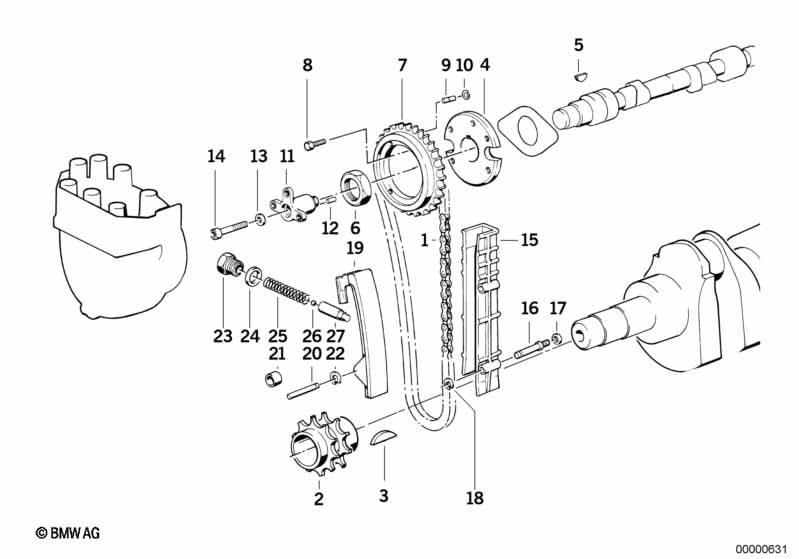

This Rozvody-rozvodový řetěz technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 535i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1993.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Rozvodový řetěz | EINFACHKETTE | 1 | 11311716987 | Shop at ECS Tuning | |||||
| 02 | Řetězové kolo | 1 | 11211265011 | $66.37 | Shop at ECS Tuning | |||||
| 03 | Kotoučová pružina | 5X7,5 | 2 | 07119951485 | $0.47 | Shop at ECS Tuning | ||||
| 04 | Příruba | 1 | 11311250058 | $44.75 | Shop at ECS Tuning | |||||
| 05 | Kotoučová pružina | 4X5 | 1 | 07119951453 | $0.36 | Shop at ECS Tuning | ||||
| 06 | Šestihranná matice | M30X1,5 | 1 | 11311250096 | $4.40 | Shop at ECS Tuning | ||||
| 07 | Řetězové kolo | 1 | 11311278990 | $83.27 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Šestihranný šroub | M6X16-8.8-ZNS3 | 4 | 07119904357 | $0.36 | Shop at ECS Tuning | ||||
| 09 | Válcový kolík | M6X8,2 | 1 | 11311744356 | $2.23 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Rozpěrný kroužek | 4,8 | 1 | 11311744357 | $0.13 | Shop at ECS Tuning | ||||
| 11 | Adaptér | 30KV | 1 | 11311288027 | $46.60 | Shop at ECS Tuning | ||||
| 12 | Válcový kolík | 3X8 | 1 | 07119942161 | $0.11 | Shop at ECS Tuning | ||||
| 13 | Těsnicí kroužek | A08X11,5-CU | 1 | 07119963042 | $0.09 | Shop at ECS Tuning | ||||
| 14 | Šroub s válcovou hlavou | M8X40-8.8-ZNS3 | 1 | 07119902984 | $1.93 | Shop at ECS Tuning | ||||
| 15 | Kluzná lišta | 1 | 11311253236 | $9.39 | Shop at ECS Tuning | |||||
| 16 | Ložiskový čep | 2 | 11311744351 | $4.20 | Shop at ECS Tuning | |||||
| 17 | Podložka | 8,4 | 2 | 07119931697 | $0.40 | Shop at ECS Tuning | ||||
| 18 | Pojistná podložka | 5-ZNS3 | 2 | 07119904660 | $0.38 | Shop at ECS Tuning | ||||
| 19 | Napínací vedení | 1 | 11311262273 | $53.05 | Shop at ECS Tuning | |||||
| 20 | Ložiskový čep | 1 | 11111706500 | $4.12 | Shop at ECS Tuning | |||||
| 21 | Pouzdro | 1 | 11311706503 | $0.77 | Shop at ECS Tuning | |||||
| 22 | Pojistná podložka | 6,0-ZNS3 | 1 | 07119905695 | $1.07 | Shop at ECS Tuning | ||||
| 22 | Pojistná podložka | 6,0-ZNS3 | 1 | 07119905695 | $1.07 | Shop at ECS Tuning | ||||
| 23 | Šroubový uzávěr | 1 | 11310631139 | $3.05 | UKONČENO | Shop at ECS Tuning | ||||
| 24 | Těsnicí kroužek | A22X27-AL | 1 | 07119963355 | $0.36 | Shop at ECS Tuning | ||||
| 25 | Tlačná pružina | 1 | 11310731115 | $1.51 | Shop at ECS Tuning | |||||
| 26 | Kulička | 5MM III | 1 | 07119986250 | $0.28 | Shop at ECS Tuning | ||||
| 27 | Píst | 1 | 11311744347 | $33.04 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E34 535i Rozvody-rozvodový řetěz?
- This technical diagram illustrates the Rozvody-rozvodový řetěz within the Motor group for the 5 Series E34 535i produced during 1993. It provides a detailed exploded view of the components, identifying key parts such as the Rozvodový řetěz (Part #11311716987).
- Which models use the hardware listed in this Rozvody-rozvodový řetěz?
- The hardware and components featured in the Rozvody-rozvodový řetěz are specific to the 5 Series E34 535i produced during 1993. These technical specifications ensure that parts like the Rozvodový řetěz (11311716987) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Rozvody-rozvodový řetěz assembly?
- Each item in the Rozvody-rozvodový řetěz corresponds to the numbered list below the illustration. For the 5 Series E34 535i, you can identify the Rozvodový řetěz by locating its position on the schematic, which then links to the official BMW part number 11311716987 for the Motor section.
