Hlava válců-montážní díly for BMW 3 Series E36 318i (1994)

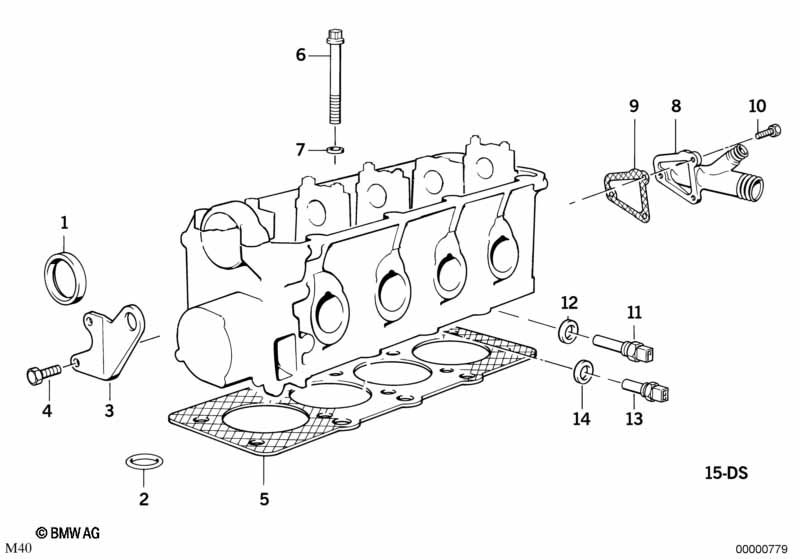

This Hlava válců-montážní díly technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 318i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1994.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Hřídelový těsnicí kroužek | 38X50X7 | 1 | 11121284154 | Shop at ECS Tuning | |||||
| 02 | O-kroužek | 35,0X5,0 | 1 | 11141714554 | $4.75 | Shop at ECS Tuning | ||||
| 02 | O-kroužek | +0,30 | 1 | 11141721904 | $5.69 | Shop at ECS Tuning | ||||
| 03 | Příložka | 1 | 11121734343 | Shop at ECS Tuning | ||||||
| 04 | Šestihranný šroub | M8X18-8.8-ZNS3 | 2 | 07119904146 | $0.65 | Shop at ECS Tuning | ||||
| 05 | Těsnění hlavy válců bez azbestu | 1,74MM | 1 | 11127504586 | $71.98 | Shop at ECS Tuning | ||||
| 05 | Těsnění hlavy válců bez azbestu | 2,04MM(+0,3) | 1 | 11127504587 | $71.98 | Shop at ECS Tuning | ||||
| 06 | Sada šrouby pro hlavu válců | TORX | 1 | 11121721939 | $32.10 | Shop at ECS Tuning | ||||
| 07 | Podložka | X | 11127550856 | $0.65 | Shop at ECS Tuning | |||||
| 08 | Připojovací kus | 1 | 11531706969 | $17.70 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Těsnění bez azbestu | 1 | 11141734793 | Shop at ECS Tuning | ||||||
| 09 | Těsnění bez azbestu | 1 | 11141734793 | Shop at ECS Tuning | ||||||
| 10 | Šestihranný šroub s podložkou | M6X20-Z3 | 3 | 07119915031 | $0.24 | Shop at ECS Tuning | ||||
| 11 | Dálkový teploměr-čidlo | 2-POL | 1 | 12621747281 | $31.72 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Dálkový teploměr-čidlo | 2-POL | 1 | 12621710535 | $41.29 | Shop at ECS Tuning | ||||
| 12 | Těsnicí kroužek | A14X18-AL | 1 | 07119963200 | $0.38 | Shop at ECS Tuning | ||||
| 13 | Teplotní čidlo voda | 1 | 13621709967 | Shop at ECS Tuning | ||||||
| 14 | Těsnicí kroužek | A12X15,5 AL | 1 | 07119963130 | $0.09 | Shop at ECS Tuning | ||||
| 15 | Sada těsnění hlava válců bez azbestu | 1 | 11120007611 | $209.80 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
