Rozvod ventilů-vačkový hřídel/mazání for BMW 7 Series E38 750iLP (2001)

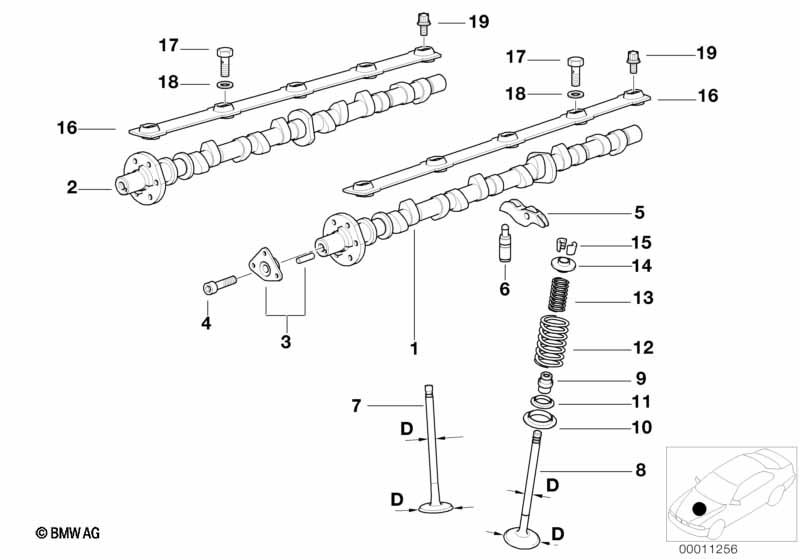

This Rozvod ventilů-vačkový hřídel/mazání technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 750iLP. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2001.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Vačkový hřídel | ZYL.7-12 | 1 | 11311702460 | $793.35 | Shop at ECS Tuning | ||||
| 02 | Vačkový hřídel | ZYL.1-6 | 1 | 11311702459 | $793.35 | +core | Shop at ECS Tuning | |||
| 03 | Adaptér | 2 | 11311718733 | $46.40 | Shop at ECS Tuning | |||||
| 04 | Šroub s válcovou hlavou | M8X25 | 2 | 07119919979 | $0.30 | Shop at ECS Tuning | ||||
| 05 | Válečková vlečná páka | 24 | 11331747592 | $55.08 | Shop at ECS Tuning | |||||
| 06 | Vyrovnávací prvek | 24 | 11331712010 | $32.50 | Shop at ECS Tuning | |||||
| 07 | Vstupní ventil | 42,0/6,94MM | 12 | 11341739114 | Shop at ECS Tuning | |||||
| 07 | Vstupní ventil s přídavkem dříku +0,1 mm | 42,0/7,04MM | 12 | 11341739659 | $42.69 | +core | Shop at ECS Tuning | |||
| 07 | Vstupní ventil s přídavkem dříku +0,2 mm | 42,0/7,14MM | 12 | 11341739660 | $42.69 | +core | Shop at ECS Tuning | |||
| 08 | Vypouštěcí ventil | 36,0/6,94MM | 12 | 11341739113 | Shop at ECS Tuning | |||||
| 08 | Výfuk. ventil s přídavkem dříku +0,1 mm | 12 | 11341739668 | UKONČENO | Shop at ECS Tuning | |||||
| 08 | Výfuk. ventil s přídavkem dříku +0,2 mm | 12 | 11341739669 | UKONČENO | Shop at ECS Tuning | |||||
| 09 | Opravná sada těsnění ventilového dříku | 2 | 11349059172 | $46.94 | Shop at ECS Tuning | |||||
| 10 | Sedlo pružiny dolní | 24 | 04/1999 | 11341735254 | $3.77 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Sedlo pružiny dolní | 24 | 04/1999 | 11341726969 | $3.77 | Shop at ECS Tuning | ||||
| 12 | Ventilová pružina kuželová | 24 | 11341432484 | $7.88 | Shop at ECS Tuning | |||||
| 14 | Sedlo pružiny horní | 24 | 11341436854 | $3.77 | Shop at ECS Tuning | |||||
| 15 | Ventilový klínek | 48 | 11341307136 | $1.08 | Shop at ECS Tuning | |||||
| 16 | Olejové vedení | 2 | 11421725136 | $50.50 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Dutý šroub | 2 | 11421738621 | $6.01 | Shop at ECS Tuning | |||||
| 18 | Těsnicí kroužek | A8X11,5-AL | 4 | 07119963041 | $0.57 | Shop at ECS Tuning | ||||
| 19 | Šroub Torx | M6X15 | 6 | 11311731951 | $0.43 | Shop at ECS Tuning | ||||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- Ukončeno = Díl se již nevyrábí.
