Hlava válců-montážní díly for BMW 3 Series E36 318tds (1999)

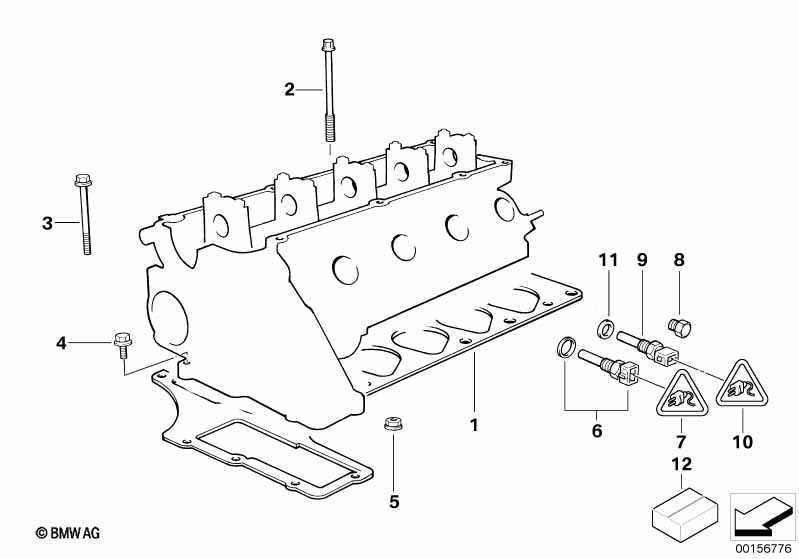

This Hlava válců-montážní díly technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 318tds. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1999.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Těsnění hlavy válců bez azbestu | 1,87MM - 3-LOCH | 1 | 11122246092 | $119.83 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| 01 | Těsnění hlavy válců bez azbestu | 1,68MM - 2-LOCH | 1 | 11122246093 | $101.56 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Sada šrouby pro hlavu válců | M12X1,5X147 | 1 | 11129067792 | $53.70 | Shop at ECS Tuning | ||||
| 02 | Sada šrouby pro hlavu válců | M12X1,5X147 | 1 | 11129067792 | $53.70 | Shop at ECS Tuning | ||||
| 03 | Šestihranný šroub s podložkou | M6X100-Z1 | 2 | 11122245529 | Shop at ECS Tuning | |||||
| 04 | Šestihranný šroub s podložkou | M6X30-ZNNIV SI | 3 | 07119906123 | $0.81 | Shop at ECS Tuning | ||||
| 05 | Šestihranná matice s podložkou | AM6-8-ZNNIV SI | 1 | 07129904553 | $0.64 | Shop at ECS Tuning | ||||
| 06 | Dvojitý teplotní spínač | 1 | 13621703993 | $21.80 | +core | Shop at ECS Tuning | ||||
| 07 | Skříň konektoru | 4 POL. | 1 | 12521703571 | $3.07 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Válcový konektor | 0,5- 1,0 MM² | 4 | 61130007657 | $4.07 | Shop at ECS Tuning | ||||
| -- | Utěsnění jednotlivých vodičů | 0,75-1,0MM² | 4 | 12521748973 | $0.13 | Shop at ECS Tuning | ||||
| 08 | Šroubový uzávěr | AM14X1,5 | 1 | 07119909704 | Shop at ECS Tuning | |||||
| Pro vozidla s Klimatizace |
=Ano |
|||||||||
| 09 | Teplotní spínač | 101 CEL | 1 | 12632243815 | Shop at ECS Tuning | |||||
| 11 | Těsnicí kroužek | A14X18-CU | 1 | 07119963201 | $0.18 | Shop at ECS Tuning | ||||
| 12 | Sada těsnění hlava válců bez azbestu | 1 | 11122246704 | $184.13 | Shop at ECS Tuning | |||||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
