Rozvod ventilů-vačkový hřídel/ventily for BMW 3 Series E36 318tds (1998)

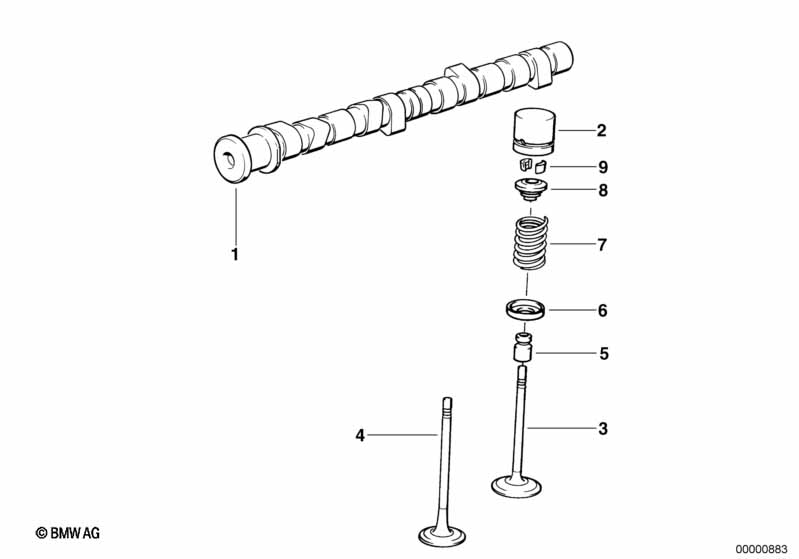

This Rozvod ventilů-vačkový hřídel/ventily technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 318tds. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1998.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Vačkový hřídel | 1 | 11312244988 | UKONČENO, +core | Shop at ECS Tuning | |||||
| 02 | Hrníčkové zdvihátko hydraulické | 8 | 11321739299 | $32.50 | Shop at ECS Tuning | |||||
| 03 | Vstupní ventil | 36,0/5,97MM | 4 | 11342246524 | $64.87 | Shop at ECS Tuning | ||||
| Tloušťka ventilového talíře: +0,50 mm | ||||||||||
| 03 | Vstupní ventil s přídavkem dříku +0,1 mm | 36,0/6,07MM | 4 | 11342244870 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Vstupní ventil s přídavkem dříku +0,2 mm | 36,0/6,17MM | 4 | 11342244931 | UKONČENO | Shop at ECS Tuning | ||||
| Tloušťka ventilového talíře: +0,25 mm | ||||||||||
| 03 | Vstupní ventil | 36,0/5,97MM | 4 | 11342246527 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Vypouštěcí ventil | 31,0/5,95MM | 4 | 11342246525 | $77.29 | Shop at ECS Tuning | ||||
| Tloušťka ventilového talíře: +0,50 mm | ||||||||||
| 04 | Výfuk. ventil s přídavkem dříku +0,1 mm | 31,0/6,05MM | 4 | 11342244862 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Výfuk. ventil s přídavkem dříku +0,2 mm | 31,0/6,15MM | 4 | 11342244927 | UKONČENO | Shop at ECS Tuning | ||||
| Tloušťka ventilového talíře: +0,25 mm | ||||||||||
| 04 | Vypouštěcí ventil | 31,0/5,95MM | 4 | 11342246528 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Výfuk. ventil s přídavkem dříku +0,1 mm | 31,0/6,05MM | 4 | 11342246530 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Opravná sada těsnění ventilového dříku | 1 | 11349065438 | $35.29 | Shop at ECS Tuning | |||||
| 06 | Sedlo pružiny dolní | 8 | 11341735254 | $3.77 | Shop at ECS Tuning | |||||
| 07 | Ventilová pružina | 8 | 11342244813 | $7.88 | Shop at ECS Tuning | |||||
| 08 | Sedlo pružiny horní | 8 | 11341724991 | $3.77 | Shop at ECS Tuning | |||||
| 09 | Ventilový klínek | D=6 | 16 | 11341461405 | $1.34 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 3 Series E36 318tds Rozvod ventilů-vačkový hřídel/ventily?
- This technical diagram illustrates the Rozvod ventilů-vačkový hřídel/ventily within the Motor group for the 3 Series E36 318tds produced during 1998. It provides a detailed exploded view of the components, identifying key parts such as the Vačkový hřídel (Part #11312244988).
- Which models use the hardware listed in this Rozvod ventilů-vačkový hřídel/ventily?
- The hardware and components featured in the Rozvod ventilů-vačkový hřídel/ventily are specific to the 3 Series E36 318tds produced during 1998. These technical specifications ensure that parts like the Vačkový hřídel (11312244988) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Rozvod ventilů-vačkový hřídel/ventily assembly?
- Each item in the Rozvod ventilů-vačkový hřídel/ventily corresponds to the numbered list below the illustration. For the 3 Series E36 318tds, you can identify the Vačkový hřídel by locating its position on the schematic, which then links to the official BMW part number 11312244988 for the Motor section.
