Hlava válců for BMW 3 Series E36 318ti (1995)

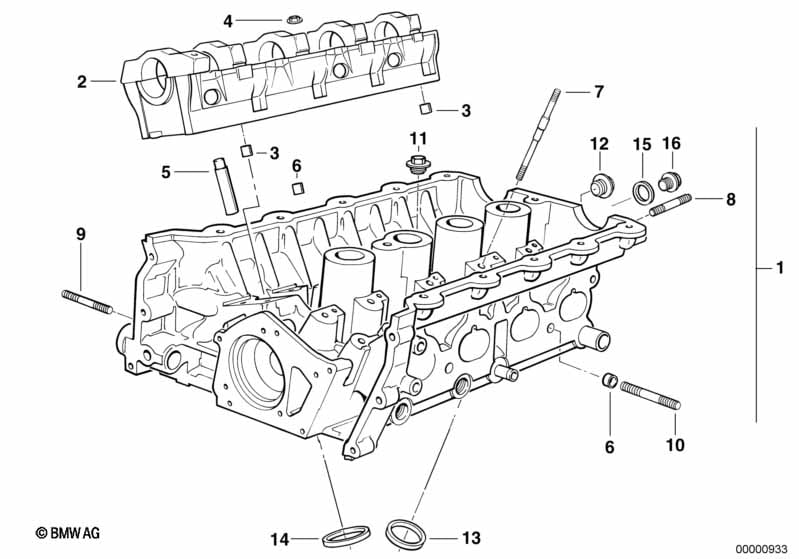

This Hlava válců technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 318ti. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1995.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Hlava válců s ložiskovými tělesy | 1 | 11121739980 | $2106.37 | +core | Shop at ECS Tuning | ||||
| 02 | Ložisková lišta vstup | 1 | 11121739984 | $423.03 | +core | Shop at ECS Tuning | ||||
| 02 | Ložisková lišta výstup | 1 | 11121739985 | $423.03 | +core | Shop at ECS Tuning | ||||
| 03 | Lícovaná objímka | D=9,5MM | 6 | 11121713264 | $3.48 | Shop at ECS Tuning | ||||
| 04 | Šestihranná matice s podložkou | AM7 ZNNIV SI | X | 07129905541 | $0.64 | Shop at ECS Tuning | ||||
| 05 | Vedení ventilu | 12,7MM(+0,2) | X | 11121735533 | UKONČENO, SI 110288843 | Shop at ECS Tuning | ||||
| Viz Servisní informace SIT 843 11 02 88 (Přesah ventil. dříku) |
||||||||||
| 06 | Lícovaná objímka | D=9,5MM | 6 | 11121713264 | $3.48 | Shop at ECS Tuning | ||||
| 07 | Závrtný šroub | M7X98 | X | 11121717716 | $4.00 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Závrtný šroub | M7X30 | 1 | 07129908125 | $0.96 | Shop at ECS Tuning | ||||
| 09 | Závrtný šroub | M7X45 | X | 07129908199 | $0.89 | Shop at ECS Tuning | ||||
| 10 | Závrtný šroub | M7X55 | 5 | 07129908122 | $0.29 | Shop at ECS Tuning | ||||
| 11 | Šroubový uzávěr s těsnicím kroužkem | M18X1,5 | 1 | 11121703712 | $3.68 | Shop at ECS Tuning | ||||
| 12 | Uzavírací víko | 22,0MM | 1 | 11121733403 | $2.15 | Shop at ECS Tuning | ||||
| 13 | Kroužek ventilového sedla sání | 34,5MM(+0,4) | 8 | 11121435921 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | Kroužek ventilového sedla výfuk | 8 | 02/1997 | 11121722452 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | Kroužek ventilového sedla výfuk | 32,00MM(+0,4) | 8 | 11121435924 | Shop at ECS Tuning | |||||
| 15 | Těsnicí kroužek | A10X15-AL | 1 | 07119900244 | $0.57 | Shop at ECS Tuning | ||||
| 16 | Šroubový uzávěr | M10X1 | 1 | 12/1995 | 07119919112 | $1.17 | UKONČENO | Shop at ECS Tuning | ||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- Ukončeno = Díl se již nevyrábí.
- SI = Service-Information (Servisní informace)
