Výfukové plyny snižování škodlivin for BMW 2500-3.3Li 3.0SBav (1973)

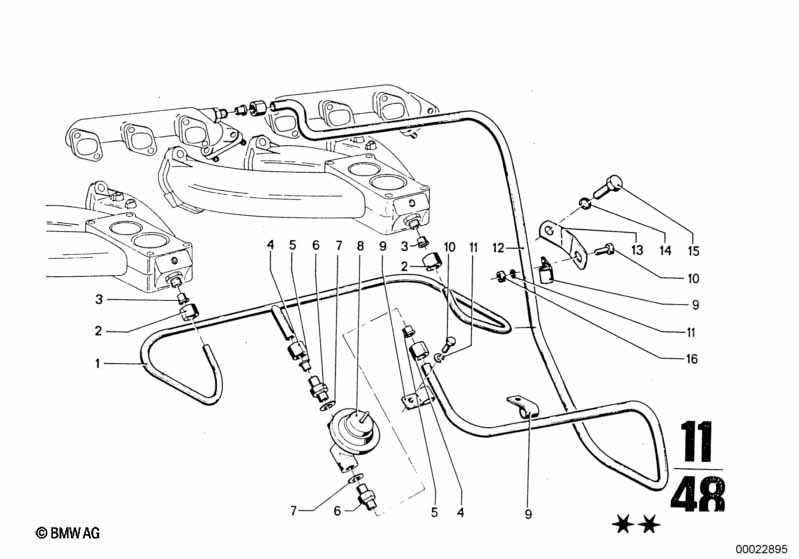

This Výfukové plyny snižování škodlivin technical drawing provides a detailed breakdown of the assembly for the 2500-3.3Li 3.0SBav. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1973.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Trubkové vedení | 1 | 11641257260 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Převlečná matice | AL8 | 2 | 07119970258 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Řezný kroužek | L8 | 2 | 07119970110 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Převlečná matice | AL10 | 3 | 07119970263 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Řezný kroužek | L10 | 3 | 07119970115 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Šroubovací hrdlo | 2 | 07119970911 | UKONČENO | Shop at ECS Tuning | |||||
| 07 | Těsnicí kroužek | A14X18-AL | 2 | 07119963200 | $0.38 | Shop at ECS Tuning | ||||
| 08 | Ventil EGR | 1 | 11641257285 | UKONČENO | Shop at ECS Tuning | |||||
| 09 | Spona | 3 | 11641257256 | UKONČENO | Shop at ECS Tuning | |||||
| 10 | Šestihranný šroub | M6X12-8.8-ZNNIV | 2 | 07119905524 | $0.27 | Shop at ECS Tuning | ||||
| 11 | Pružný kroužek | B6 | 2 | 07119933082 | $0.09 | Shop at ECS Tuning | ||||
| 12 | Trubkové vedení | 1 | 11641257255 | UKONČENO | Shop at ECS Tuning | |||||
| 13 | Uchycení | 1 | 11641257432 | UKONČENO | Shop at ECS Tuning | |||||
| 16 | Šestihranná matice | M6-8-ZNNIV SI | 1 | 07119905543 | $0.38 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 2500-3.3Li 3.0SBav Výfukové plyny snižování škodlivin?
- This technical diagram illustrates the Výfukové plyny snižování škodlivin within the Motor group for the 2500-3.3Li 3.0SBav produced during 1973. It provides a detailed exploded view of the components, identifying key parts such as the Trubkové vedení (Part #11641257260).
- Which models use the hardware listed in this Výfukové plyny snižování škodlivin?
- The hardware and components featured in the Výfukové plyny snižování škodlivin are specific to the 2500-3.3Li 3.0SBav produced during 1973. These technical specifications ensure that parts like the Trubkové vedení (11641257260) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Výfukové plyny snižování škodlivin assembly?
- Each item in the Výfukové plyny snižování škodlivin corresponds to the numbered list below the illustration. For the 2500-3.3Li 3.0SBav, you can identify the Trubkové vedení by locating its position on the schematic, which then links to the official BMW part number 11641257260 for the Motor section.
