Přívod oleje/olejové čerpadlo s pohonem for BMW 2500-3.3Li 3.0S (1974)

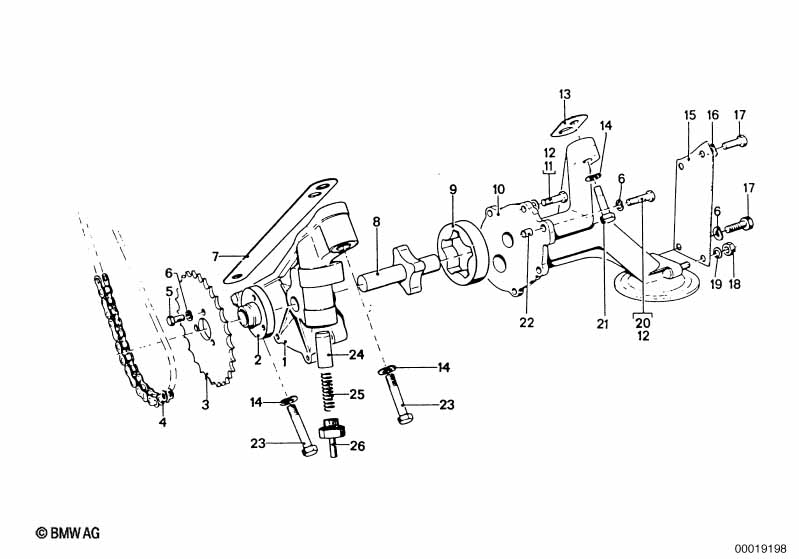

This Přívod oleje/olejové čerpadlo s pohonem technical drawing provides a detailed breakdown of the assembly for the 2500-3.3Li 3.0S. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1974.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Dřívější provedení | |||||||||
| 01 | Těleso olejového čerpadla | 1 | 11411250514 | $48.83 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Těleso olejového čerpadla | 1 | 11411713410 | $58.02 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Sedlo pružiny | 1 | 11411267050 | $3.60 | Shop at ECS Tuning | |||||
| -- | Pojistný kroužek | 16X1 | 1 | 07119934619 | $0.18 | Shop at ECS Tuning | ||||
| 02 | Náboj | 1 | 11411256884 | $8.92 | Shop at ECS Tuning | |||||
| 03 | Řetězové kolo | 1 | 11411252577 | $32.92 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Řetěz | 1 | 11417577656 | $59.48 | Shop at ECS Tuning | |||||
| 05 | Šestihranný šroub | M6X12-8.8-ZNNIV | 3 | 07119905524 | $0.27 | Shop at ECS Tuning | ||||
| 06 | Pružná podložka | B6 | 11 | 07119932072 | $0.09 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Distanční plech | 0,1MM | X | 11411250562 | $1.57 | Shop at ECS Tuning | ||||
| 08 | Rotor vnitřní | 1 | 11411250519 | UKONČENO | Shop at ECS Tuning | |||||
| 08 | Rotor vnitřní | 1 | 11411267380 | $40.50 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Řetězové kolo | 1 | 11411273689 | $30.94 | Shop at ECS Tuning | |||||
| -- | Šestihranná matice samojisticí | M10X1 | 1 | 07129922436 | $0.54 | Shop at ECS Tuning | ||||
| 09 | Rotor vnější | 1 | 11411250504 | $24.11 | Shop at ECS Tuning | |||||
| 10 | Víko olejového čerpadla | 1 | 11411278387 | $81.47 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Šestihranný šroub | M6X22-8.8-ZNS3 | 6 | 07119904505 | $0.38 | Shop at ECS Tuning | ||||
| 13 | Distanční plech | 0,1MM | X | 11411250521 | $1.57 | Shop at ECS Tuning | ||||
| 13 | Distanční plech | 0,3MM | X | 11411250522 | $1.15 | UKONČENO | Shop at ECS Tuning | |||
| 14 | Pružná podložka | 8,4X15-ZNS3 | 2 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 15 | Držák | 1 | 11411271279 | $4.46 | UKONČENO | Shop at ECS Tuning | ||||
| 16 | Šestihranný šroub | M6X16-8.8-ZNS3 | 4 | 07119904357 | $0.36 | Shop at ECS Tuning | ||||
| 17 | Šestihranný šroub | M6X16-8.8-ZNS3 | 4 | 07119904357 | $0.36 | Shop at ECS Tuning | ||||
| 18 | Šestihranná matice | M6-8-ZNS3 | 2 | 07129904882 | Shop at ECS Tuning | |||||
| 19 | Podložka | 2 | 11410752144 | UKONČENO | Shop at ECS Tuning | |||||
| 20 | Šestihranný šroub | M8X30-ZN | 1 | 07119913662 | $0.22 | Shop at ECS Tuning | ||||
| 21 | Pomocný plech | 1 | 11411714755 | $2.77 | Shop at ECS Tuning | |||||
| 22 | Šestihranný šroub | M8X45-8.8-ZNS3 | 2 | 07119902955 | $0.62 | Shop at ECS Tuning | ||||
| 23 | Píst | 1 | 11421271320 | $3.21 | Shop at ECS Tuning | |||||
| 24 | Tlačná pružina | 1 | 11411744324 | $1.27 | Shop at ECS Tuning | |||||
| 25 | Šroubový uzávěr | 1 | 11411261792 | $23.60 | UKONČENO | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
