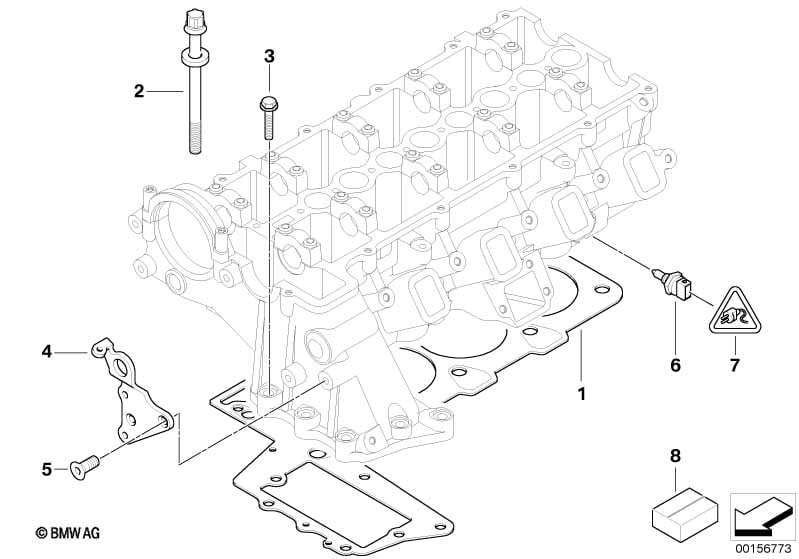

Hlava válců-montážní díly for BMW 3 Series E91 320d (2006)
This Hlava válců-montážní díly technical drawing provides a detailed breakdown of the assembly for the 3 Series E91 320d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2006.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Těsnění hlavy válců bez azbestu | 1-LOCH | 1 | 11127790052 | $95.92 | Shop at ECS Tuning | ||||
| 01 | Těsnění hlavy válců bez azbestu | 2-LOCH | 1 | 11127790053 | Shop at ECS Tuning | |||||
| 01 | Těsnění hlavy válců bez azbestu | 3-LOCH | 1 | 11127790054 | Shop at ECS Tuning | |||||
| 02 | Sada šrouby pro hlavu válců | M12X1,5X147 | 1 | 11129067792 | $53.70 | Shop at ECS Tuning | ||||
| 03 | Šroub s válcovou hlavou s podložkou | M8X38-U0-8.8 | 7 | 07119906057 | $0.62 | Shop at ECS Tuning | ||||
| 04 | Závěsná spona | 1 | 11127780008 | Shop at ECS Tuning | ||||||
| 05 | Zápustný šroub | 2 | 11127806199 | $1.07 | Shop at ECS Tuning | |||||
| 06 | Snímač teploty chladicího média / olej | 1 | 13621433076 | $16.27 | Shop at ECS Tuning | |||||
| 07 | Pouzdro zásuvky | 2 POL. | 1 | 12521427615 | $1.73 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt SLK 2,8 ELA | 0,22-0,35MM² AG | 2 | 12521427612 | $0.50 | SI 2 02 05(194) | Shop at ECS Tuning | |||
| 08 | Sada těsnění hlava válců bez azbestu | 1 | 11127788072 | $187.93 | Shop at ECS Tuning | |||||
| Sada těsnění bez těsnění hlavy válců | ||||||||||
Notes
- SI = Service-Information (Servisní informace)
