Sací syst.-rec.výf.plynů s ovl.škrt.kla. for BMW 3 Series E91 320d (2006)

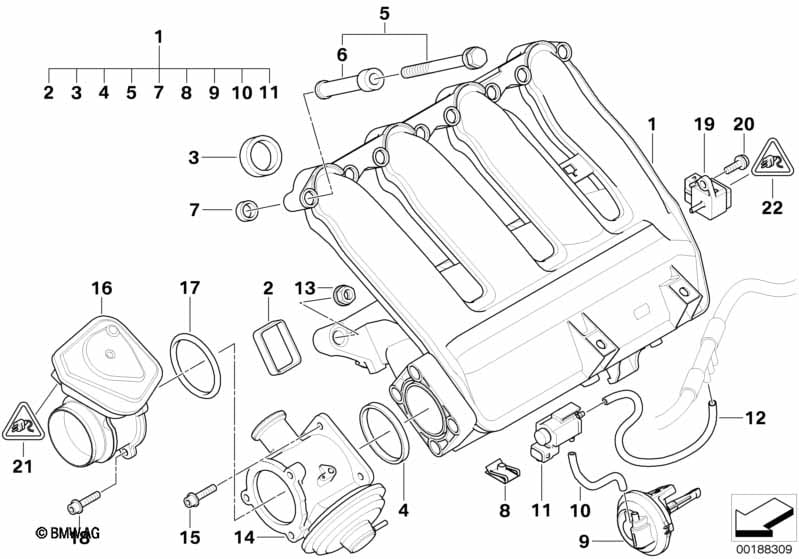

This Sací syst.-rec.výf.plynů s ovl.škrt.kla. technical drawing provides a detailed breakdown of the assembly for the 3 Series E91 320d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2006.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Filtr částic pro vznětové motory Pozor! Dodržujte opatření PuMA 19196848! |
S200A=Ano |
|||||||||
| 01 | Sací potrubí s ovládáním škrticí klapky | 1 | 11617800579 | Shop at ECS Tuning | ||||||
| Pro vozidla s Filtr částic pro vznětové motory |
S200A=Ano |
|||||||||
| 02 | Tvarové těsnění | 4 | 11617790198 | $5.44 | Shop at ECS Tuning | |||||
| 03 | Tvarové těsnění | 4 | 11612246945 | $3.62 | Shop at ECS Tuning | |||||
| 04 | Pryžové těsnění | 1 | 11612245439 | $2.42 | Shop at ECS Tuning | |||||
| 05 | Upevňovací prvek | M6X42 | 8 | 11612246948 | $3.40 | Shop at ECS Tuning | ||||
| 06 | Pryžové ložisko | 5 | 11612246947 | $7.60 | Shop at ECS Tuning | |||||
| 07 | Opěrný kroužek | 5 | 11612246949 | $4.97 | Shop at ECS Tuning | |||||
| 08 | C-Svorka matice | M6-ZNS3 | 2 | 51127070202 | $1.00 | Shop at ECS Tuning | ||||
| 09 | Podtlaková skříň | 1 | 11617786961 | Shop at ECS Tuning | ||||||
| 10 | Podtlaková hadice bílá | 3,3X1,8 | X | 11747797177 | $17.14 | Shop at ECS Tuning | ||||
| 11 | Elektroventil | 1 | 11747810831 | $46.70 | Shop at ECS Tuning | |||||
| 12 | Podtlaková hadice černá | 3,5X2,0 | X | 11747797129 | $17.14 | Shop at ECS Tuning | ||||
| 13 | Přírubová matice | M7 | 5 | 11617545279 | $0.47 | Shop at ECS Tuning | ||||
| 14 | Ventil EGR | 1 | 11717804382 | Shop at ECS Tuning | ||||||
| 15 | Šroub vnitřní Torx s podložkou | M6X25-U1-8.8 | 4 | 07129905558 | $0.44 | Shop at ECS Tuning | ||||
| 16 | Škrticí klapka | 1 | 11717804384 | $407.13 | Shop at ECS Tuning | |||||
| 17 | O-kroužek | 59X2,5 | 1 | 13547792098 | $2.48 | Shop at ECS Tuning | ||||
| 18 | Šroub vnitřní Torx s podložkou | M6X25-U1-8.8 | 3 | 07129905558 | $0.44 | Shop at ECS Tuning | ||||
| 19 | Tlakové čidlo | 1 | 13617787142 | Shop at ECS Tuning | ||||||
| 20 | Šestihranný šroub s podložkou | M6X14-U1-8.8 | 1 | 07119905525 | $0.47 | Shop at ECS Tuning | ||||
| 21 | Těleso zásuvkového pouzdra | 1 | 12521438159 | $7.80 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt SLK 2,8 ELA s kabelem | 0,5- 1,0 MM²/AG | 4 | 12520143433 | $4.00 | Shop at ECS Tuning | ||||
| -- | Zdířkový kontakt SLK 2,8 ELA | 0,22-0,35MM² AG | 4 | 12521427612 | $0.50 | SI 2 02 05(194) | Shop at ECS Tuning | |||
Notes
- SI = Service-Information (Servisní informace)
