Hlava válců - elektrické montážní díly for BMW 7 Series F02 740Li
This Hlava válců - elektrické montážní díly technical drawing provides a detailed breakdown of the assembly for the 7 Series F02 740Li. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Magnetický ventil | 2 | 11367585425 | $118.05 | Shop at ECS Tuning | |||||
| 02 | Sada těsnění | 2 | 11367548459 | $6.85 | Shop at ECS Tuning | |||||
| 03 | Snímač vačkového hřídele | 2 | 13627525014 | $95.30 | +core | Shop at ECS Tuning | ||||
| 04 | O-kroužek | 17X3 | 2 | 12141748398 | $1.20 | Shop at ECS Tuning | ||||
| 05 | Šroub vnější Torx | M6X16-ZNNIV SI | 2 | 07/2011 | 07129902813 | $0.25 | Shop at ECS Tuning | |||
| 05 | Šroub s válc.hlavou s vnit.šestihranem | M6X16-ZNNIV SI | 2 | 07119907463 | Shop at ECS Tuning | |||||
| 06 | Šestihranný šroub | M6X12-8.8-ZNNIV | 2 | 07119905524 | $0.27 | Shop at ECS Tuning | ||||

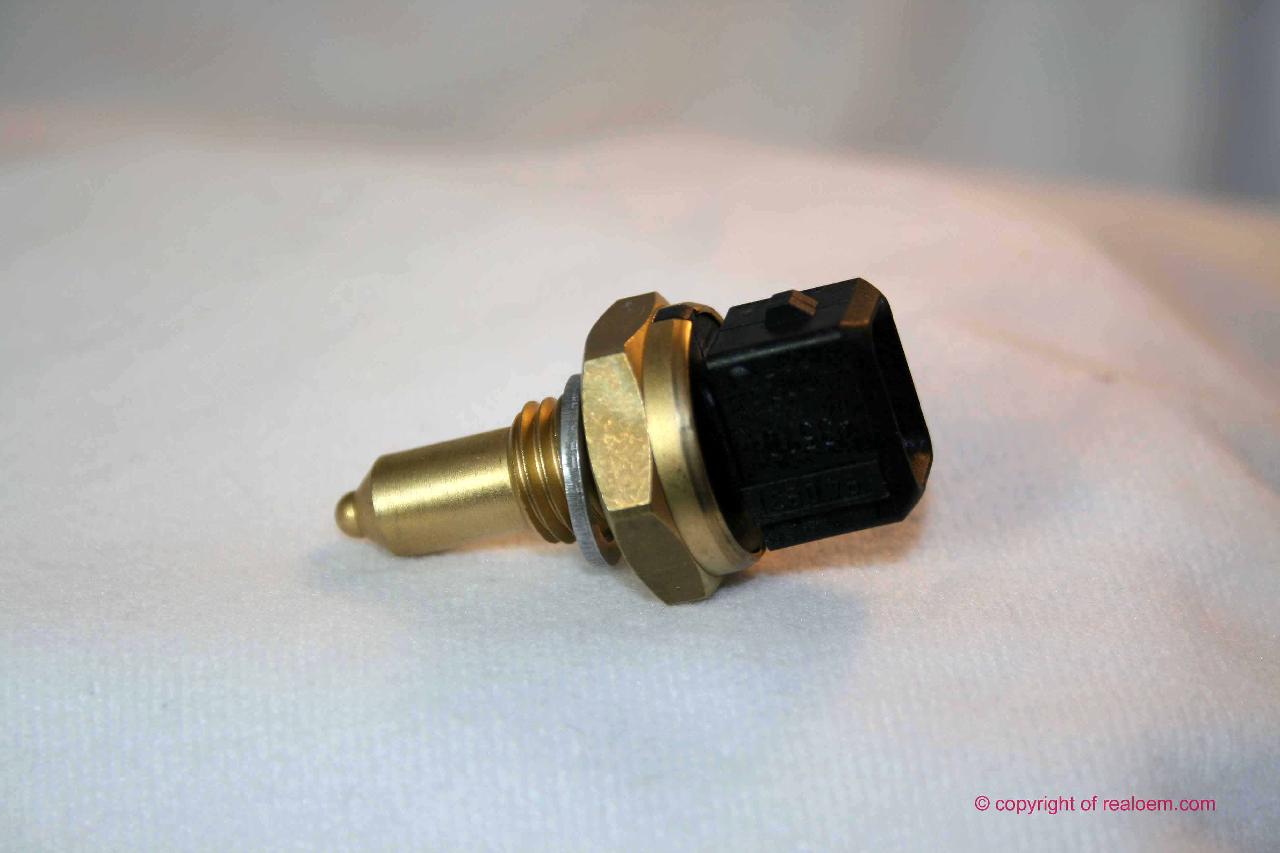

| 07 | Snímač teploty chladicího média / olej | 1 | 13621433076 | $16.27 | Shop at ECS Tuning | |||||
| 08 | Pouzdro zásuvky modré | 2 | 12527507526 | $2.53 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Utěsnění jednotlivých vodičů | 0.5-1.0MM² GN | 2 | 61138366245 | $0.17 | Shop at ECS Tuning | ||||
| -- | Zdířkový kontakt MLK 1,2 ELA | 0,35-0,5MM² AG | 6 | 61138722290 | Shop at ECS Tuning | |||||
| 09 | Pouzdro zásuvky | 2 POL. | 1 | 12521427615 | $1.73 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt SLK 2,8 ELA | 0,22-0,35MM² AG | 2 | 12521427612 | $0.50 | Shop at ECS Tuning | ||||
| 10 | Pouzdro zásuvky | 2 POL. | 1 | 12521427221 | $1.73 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt SLK 2,8 ELA | 0,22-0,35MM² AG | 1 | 12521427612 | $0.50 | SI 2 02 05(194) | Shop at ECS Tuning | |||
| -- | Ochranné víčko | 2 POL. | 1 | 12521732694 | $2.10 | Shop at ECS Tuning | ||||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- SI = Service-Information (Servisní informace)
