Rozvod ventilů-vačkový hřídel/ventily for BMW 7 Series F02 760Li
This Rozvod ventilů-vačkový hřídel/ventily technical drawing provides a detailed breakdown of the assembly for the 7 Series F02 760Li. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Vstupní vačkový hřídel | ZYL. 1-6 | 1 | 11317583230 | Shop at ECS Tuning | |||||
| 01 | Vstupní vačkový hřídel | ZYL. 7-12 | 1 | 11317583234 | Shop at ECS Tuning | |||||

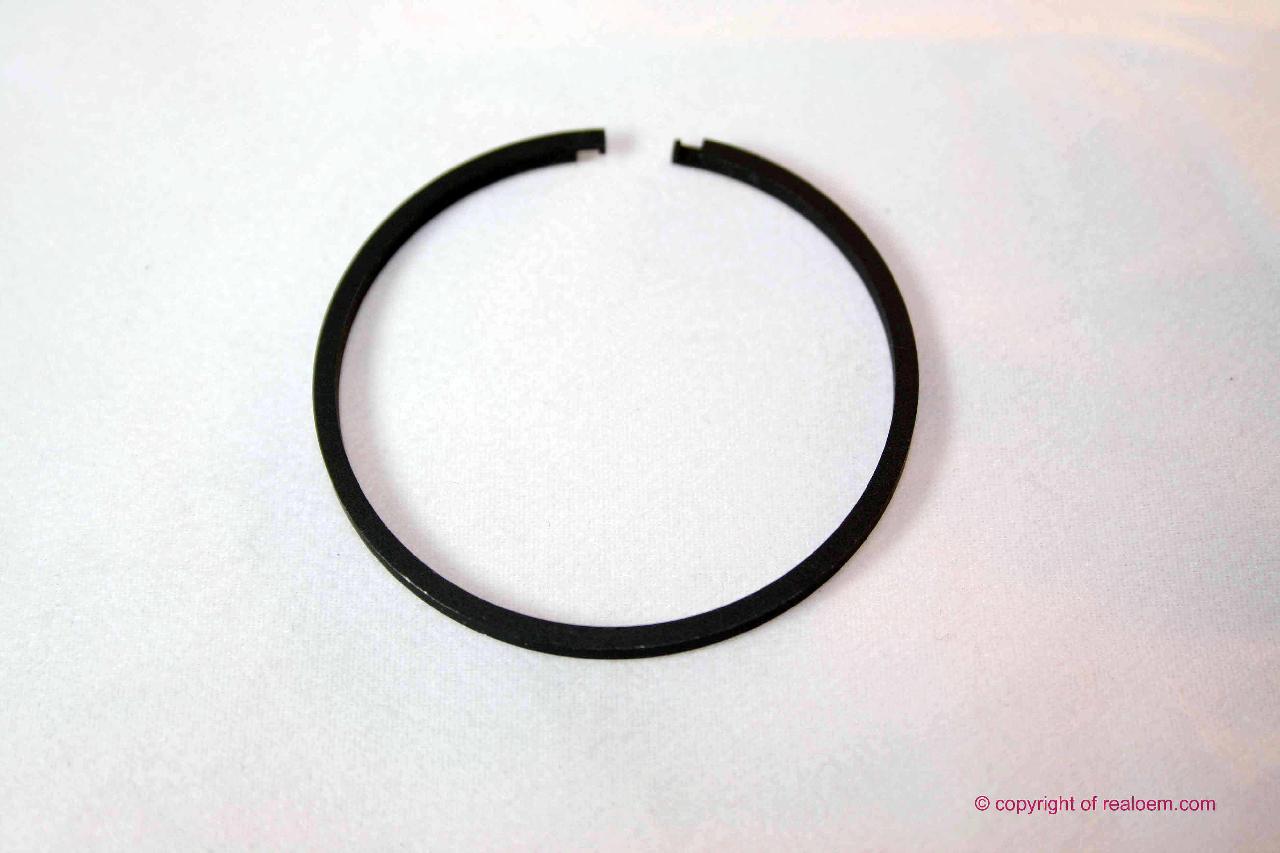

| 02 | Obdélníkový kroužek | 8 | 11311705512 | $5.62 | +core | Shop at ECS Tuning | ||||
| 03 | Výstupní vačkový hřídel | ZYL. 1-6 | 1 | 10/2023 | 11317583232 | Shop at ECS Tuning | ||||
| 03 | Výstupní vačkový hřídel | ZYL. 1-6 | 1 | 11318645712 | NoS | Shop at ECS Tuning | ||||
| 03 | Výstupní vačkový hřídel | ZYL. 7-12 | 1 | 10/2023 | 11317583236 | Shop at ECS Tuning | ||||
| 03 | Výstupní vačkový hřídel | ZYL. 7-12 | 1 | 11318645714 | NoS | Shop at ECS Tuning | ||||
| 04 | Vstupní ventil | D=33,2/5,92MM | 24 | 11348638405 | Shop at ECS Tuning | |||||
| 05 | Vypouštěcí ventil | D=29,0/5,92MM | 24 | 11348638404 | Shop at ECS Tuning | |||||
| 06 | Opravná sada těsnění ventilového dříku | 2 | 11340030707 | $82.00 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Ventilová pružina | 48 | 11347572451 | $7.88 | Shop at ECS Tuning | |||||
| 08 | Sedlo pružiny horní | 48 | 11347614134 | Shop at ECS Tuning | ||||||
| 09 | Ventilový klínek | D=6 | 96 | 11341461405 | $1.34 | Shop at ECS Tuning | ||||
| 10 | Vyrovnávací prvek | 48 | 11337583471 | $21.42 | Shop at ECS Tuning | |||||
| 11 | Válečková vlečná páka | 48 | 11337557284 | $33.04 | Shop at ECS Tuning |
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- NoS = No Stock (Díl není centrálně skladován.)
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series F02 760Li Rozvod ventilů-vačkový hřídel/ventily?
- This technical diagram illustrates the Rozvod ventilů-vačkový hřídel/ventily within the Motor group for the 7 Series F02 760Li. It provides a detailed exploded view of the components, identifying key parts such as the Vstupní vačkový hřídel (Part #11317583230).
- Which models use the hardware listed in this Rozvod ventilů-vačkový hřídel/ventily?
- The hardware and components featured in the Rozvod ventilů-vačkový hřídel/ventily are specific to the 7 Series F02 760Li. These technical specifications ensure that parts like the Vstupní vačkový hřídel (11317583230) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Rozvod ventilů-vačkový hřídel/ventily assembly?
- Each item in the Rozvod ventilů-vačkový hřídel/ventily corresponds to the numbered list below the illustration. For the 7 Series F02 760Li, you can identify the Vstupní vačkový hřídel by locating its position on the schematic, which then links to the official BMW part number 11317583230 for the Motor section.
