Řem.pohon pro vodní čerpadlo/alternátor for BMW 5 Series E34 518i (1995)

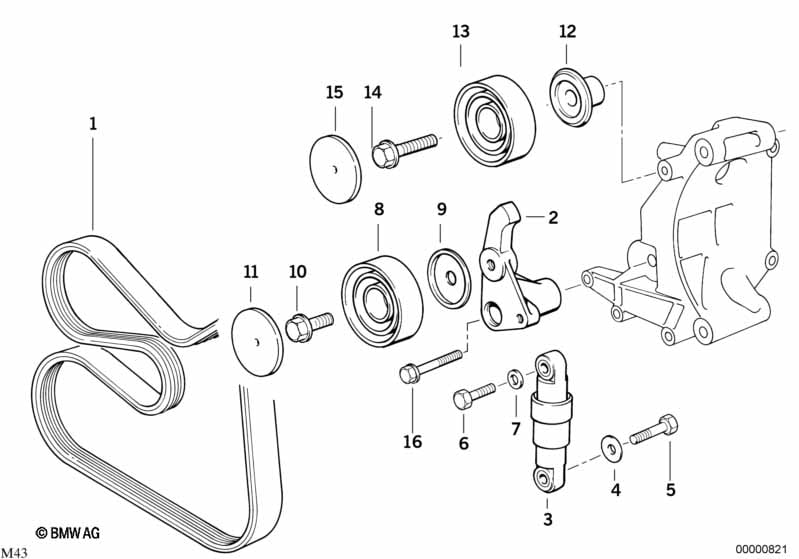

This Řem.pohon pro vodní čerpadlo/alternátor technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 518i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1995.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | vhodné jen pro alternátor 80A | |||||||||
| 01 | Klínový žebrovaný řemen | 6K X 1660 | 1 | 11287636373 | Shop at ECS Tuning | |||||
| 02 | Vodicí páka | 1 | 11281247052 | $67.67 | Shop at ECS Tuning | |||||
| 03 | Napínák řemenu | 1 | 11281247051 | $101.95 | Shop at ECS Tuning | |||||
| 04 | Podložka | 1 | 11287835130 | $0.72 | Shop at ECS Tuning | |||||
| 04 | Podložka | 1 | 11287835130 | $0.72 | Shop at ECS Tuning | |||||
| 05 | Šestihranný šroub | M8X30-ZN | 1 | 07119913662 | $0.22 | Shop at ECS Tuning | ||||
| 06 | Šroub s válcovou hlavou | M8X35-10.9-ZNS3 | 1 | 07119906650 | $0.87 | Shop at ECS Tuning | ||||
| 07 | Podložka | 8,4X16X1,6-ZNNV | 1 | 07119907030 | Shop at ECS Tuning | |||||
| 08 | Napínací kladka | 1 | 11281748131 | $45.97 | Shop at ECS Tuning | |||||
| 09 | Ochrana proti odstřikující vodě | 1 | 11281730532 | $2.37 | Shop at ECS Tuning | |||||
| 10 | Šestihranný šroub s podložkou | M10X25-10.9ZNS3 | 1 | 07119905147 | $1.07 | Shop at ECS Tuning | ||||
| 11 | Ochranné víčko napínací kladka | 1 | 11281727159 | $2.37 | Shop at ECS Tuning | |||||
| 12 | Distanční pouzdro | 1 | 11281247280 | $8.07 | UKONČENO | Shop at ECS Tuning | ||||
| 13 | Napínací kladka | 1 | 11281748131 | $45.97 | Shop at ECS Tuning | |||||
| 14 | Šestihranný šroub | M10X45-8.8-ZNS3 | 1 | 07119901169 | $2.36 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Ochranné víčko napínací kladka | 1 | 11281727159 | $2.37 | Shop at ECS Tuning | |||||
| 16 | Šestihranný šroub | M10X80 | 1 | 07119912680 | $1.89 | UKONČENO | Shop at ECS Tuning | |||
Notes
- Ukončeno = Díl se již nevyrábí.
