Hlava válců-montážní díly for BMW 3 Series E36 318i

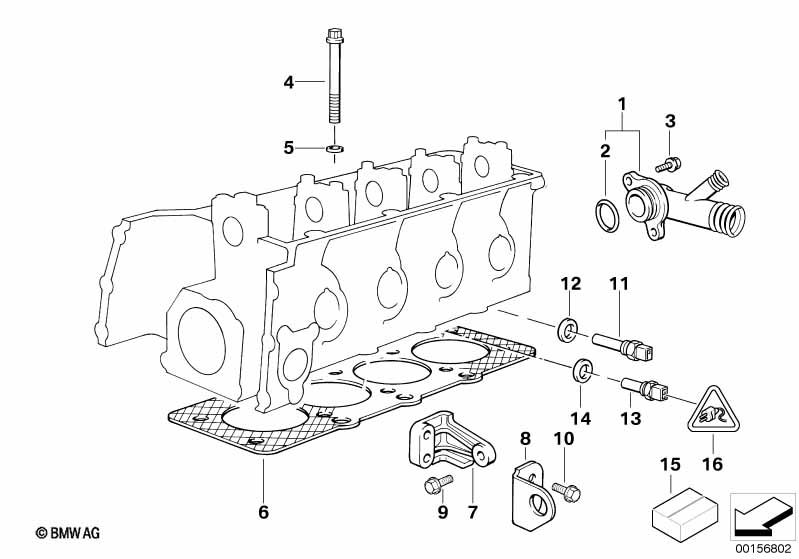

This Hlava válců-montážní díly technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 318i. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Připojovací kus | 1 | 09/1995 | 11531743679 | $11.83 | Shop at ECS Tuning | ||||
| 02 | O-kroužek | 26,5X2,5 | 1 | 11511739691 | $1.88 | Shop at ECS Tuning | ||||
| 03 | Šestihranný šroub s podložkou | M6X20 | 2 | 07119904527 | $0.44 | Shop at ECS Tuning | ||||
| 04 | Sada šrouby pro hlavu válců | TORX | 1 | 11121721939 | $32.10 | Shop at ECS Tuning | ||||
| 05 | Podložka | X | 11127550856 | $0.65 | Shop at ECS Tuning | |||||
| 06 | Těsnění hlavy válců bez azbestu | 1,74MM | 1 | 11127504586 | $71.98 | Shop at ECS Tuning | ||||
| 06 | Těsnění hlavy válců bez azbestu | 2,04MM(+0,3) | 1 | 11127504587 | $71.98 | Shop at ECS Tuning | ||||
| 07 | Vzpěra | 1 | 11611739345 | Shop at ECS Tuning | ||||||
| 08 | Příložka | 1 | 11611739346 | Shop at ECS Tuning | ||||||
| 09 | Šestihranný šroub s podložkou | M7X30-Z2 | 1 | 07119901679 | $0.62 | Shop at ECS Tuning | ||||
| 09 | Šestihranný šroub s podložkou | M7X30 | 1 | 07119902921 | Shop at ECS Tuning | |||||
| 10 | Šestihranný šroub s podložkou | M8X35-U1 | 2 | 07119905533 | $0.44 | Shop at ECS Tuning | ||||
| 11 | Šroubový uzávěr | AM14X1,5 | 1 | 07119909704 | Shop at ECS Tuning | |||||
| 12 | Těsnicí kroužek | A14X18-CU | 1 | 07119963201 | $0.18 | Shop at ECS Tuning | ||||
| 13 | Dvojitý teplotní spínač | 1 | 13621703993 | $21.80 | +core | Shop at ECS Tuning | ||||
| 15 | Sada těsnění hlava válců bez azbestu | 1 | 11120007610 | $301.85 | Shop at ECS Tuning | |||||
| 16 | Skříň konektoru | 4 POL. | 4 | 12521703571 | $3.07 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Válcový konektor | 0,5- 1,0 MM² | 1 | 61130007657 | $4.07 | Shop at ECS Tuning | ||||
| -- | Utěsnění jednotlivých vodičů | 0,75-1,0MM² | 1 | 12521748973 | $0.13 | Shop at ECS Tuning | ||||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
