Rozvody-rozvodový řetěz for BMW 3 Series E36 318i

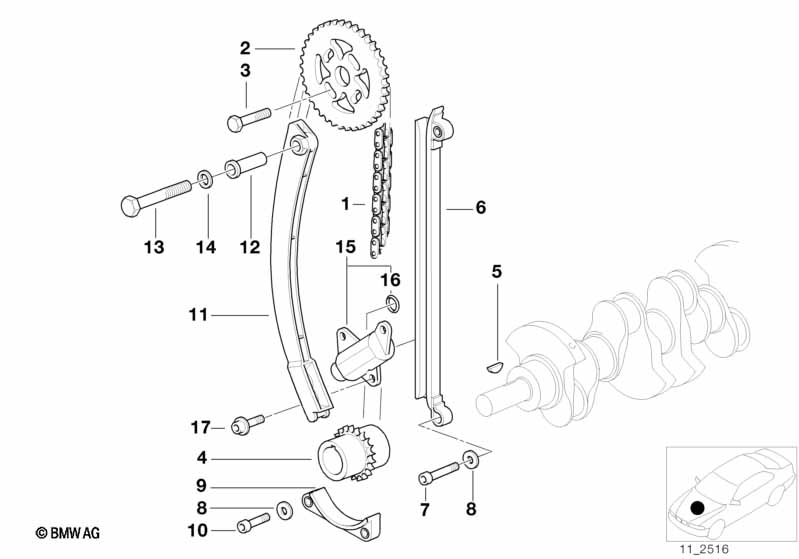

This Rozvody-rozvodový řetěz technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 318i. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Rozvodový řetěz | 1 | 11311734392 | $65.27 | Shop at ECS Tuning | |||||
| 02 | Řetězové kolo | 1 | 11311247170 | $19.67 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Šestihranný šroub s podložkou | M7X20-U1 | 4 | 07119906642 | Shop at ECS Tuning | |||||
| 04 | Řetězové kolo | 1 | 11211717913 | $28.13 | Shop at ECS Tuning | |||||
| 05 | Kotoučová pružina | 5X6.5 | 1 | 07119951480 | $0.88 | Shop at ECS Tuning | ||||
| 06 | Vodicí lišta | 1 | 11311435969 | $32.22 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Napínací vedení | 1 | 11311435970 | $31.63 | Shop at ECS Tuning | |||||
| 07 | Šroub s čočk. hlavou se zkrutnou pojist. | M6X35-8.8-ZNS3 | 2 | 07129904259 | $2.51 | Shop at ECS Tuning | ||||
| 08 | Podložka | A6,4-ZNNIV SI | 2 | 07119904202 | Shop at ECS Tuning | |||||
| 09 | Vedení | 1 | 11311734694 | $16.28 | Shop at ECS Tuning | |||||
| 10 | Isa-šroub | M6X25-8.8-ZNS3 | 2 | 07129903807 | $1.74 | Shop at ECS Tuning | ||||
| 11 | Napínací vedení | 1 | 11311435970 | $31.63 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Vodicí lišta | 1 | 11311435969 | $32.22 | Shop at ECS Tuning | |||||
| 12 | Pouzdro | 1 | 11311247452 | $5.98 | Shop at ECS Tuning | |||||
| 13 | Šestihranný šroub | M8X50 | 1 | 07119904533 | $2.84 | Shop at ECS Tuning | ||||
| 14 | Podložka | 8,4X16X1,6-ZNNV | 1 | 07119907030 | Shop at ECS Tuning | |||||
| 15 | Napínák řetězu | 1 | 11311247952 | $61.43 | Shop at ECS Tuning | |||||
| 16 | O-kroužek | 9 X 1,5 | 1 | 11121247857 | Shop at ECS Tuning | |||||
| 17 | Šroub s válcovou hlavou s podložkou | M6X20-Z1 10.9 | 3 | 07119900678 | $0.71 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
