Řem.pohon pro vodní čerpadlo/alternátor for BMW 7 Series E38 735i (1998)

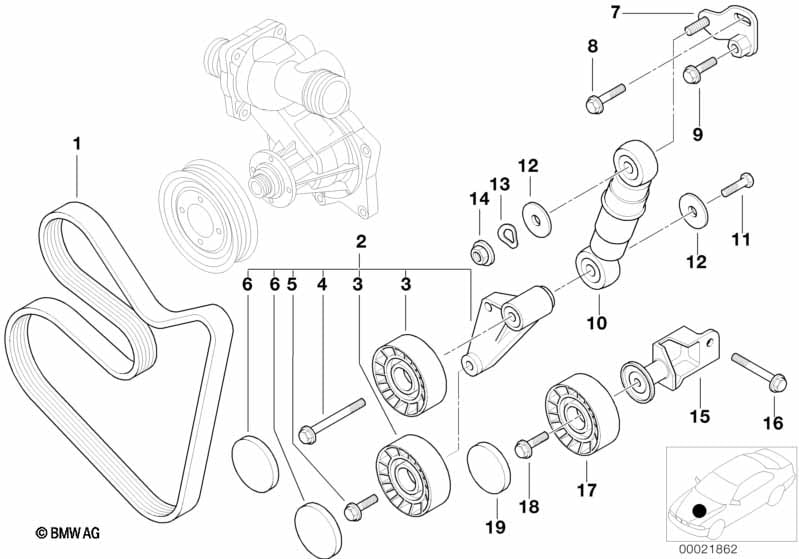

This Řem.pohon pro vodní čerpadlo/alternátor technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 735i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1998.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Klínový žebrovaný řemen | 7K X 1629 | 1 | 08/1997 | 09/1998 | 11287833264 | $45.22 | Shop at ECS Tuning | ||
| 02 | Napínací kladka s pákou | 1 | 08/1997 | 09/1998 | 11281742858 | $138.08 | Shop at ECS Tuning | |||
| 04 | Šroub s válcovou hlavou | M8X80 | 1 | 08/1997 | 11281435115 | $6.43 | Shop at ECS Tuning | |||
| 06 | Ochranné víčko | 2 | 08/1997 | 11281435114 | $2.37 | Shop at ECS Tuning | ||||
| 07 | Seřizovací páka | 1 | 08/1997 | 11281745904 | $67.12 | +core | Shop at ECS Tuning | |||
| 08 | Šestihranný šroub s podložkou | M8X35-Z1 | 1 | 08/1997 | 07119901686 | $0.54 | Shop at ECS Tuning | |||
| 09 | Šestihranný šroub s podložkou | M8X25-Z1 | 1 | 08/1997 | 07119901687 | $0.62 | Shop at ECS Tuning | |||
| 10 | Napínák řemenu | 1 | 08/1997 | 11281709613 | $101.95 | Shop at ECS Tuning | ||||
| 11 | Šestihranný šroub | M8X30-8.8-ZNS3 | 1 | 08/1997 | 07119902901 | $0.25 | Shop at ECS Tuning | |||
| 12 | Podložka | 2 | 08/1997 | 11287835130 | $0.72 | Shop at ECS Tuning | ||||
| 13 | Pružná podložka | 8,4X15-ZNS3 | 1 | 08/1997 | 07119904115 | $0.09 | Shop at ECS Tuning | |||
| 14 | Šestihranná matice | M8-8-ZNNIV SI | 1 | 08/1997 | 07119905515 | $0.16 | Shop at ECS Tuning |
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
