Hlava válců for BMW 7 Series E38 740i (2001)

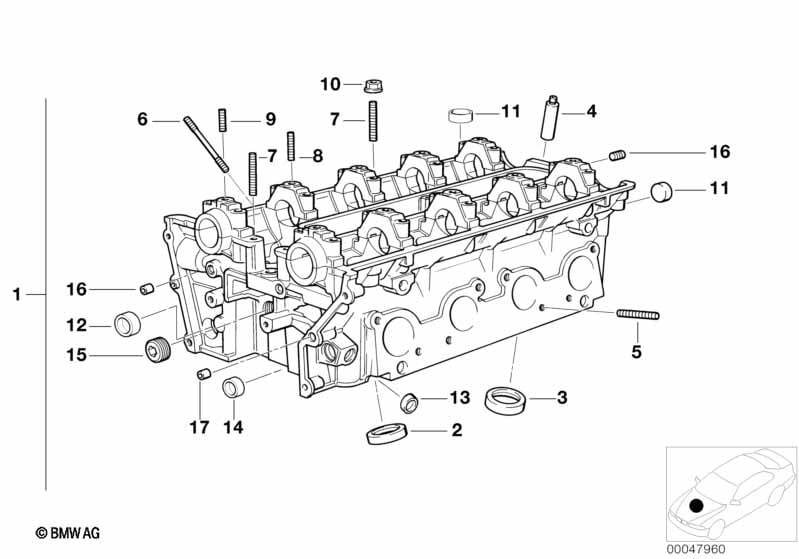

This Hlava válců technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 740i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2001.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Odpadnutí katalyzátor |
S199A=Ano |
|||||||||
| 01 | Hlava válců | ZYL.1-4 | 1 | 09/1998 | 11121745458 | $2725.88 | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| 01 | Hlava válců | ZYL.5-8 | 1 | 09/1998 | 11121745462 | $2725.88 | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Uzavírací víko | 17,8MM | 1 | 09/1998 | 11121736875 | $2.15 | Shop at ECS Tuning | |||
| -- | LEPIDLO | LOCTITE 648 | 1 | 09/1998 | 07589067732 | Shop at ECS Tuning | ||||
| Pro vozidla s Odpadnutí katalyzátor |
S199A=Ne |
|||||||||
| 01 | Hlava válců | ZYL.1-4 | 1 | 09/1998 | 11121745458 | $2725.88 | Shop at ECS Tuning | |||
| 01 | Hlava válců | ZYL.5-8 | 1 | 09/1998 | 11121745462 | $2725.88 | Shop at ECS Tuning | |||
| 02 | Kroužek ventilového sedla sání | 36,50MM(+0,4) | 16 | 11121432426 | $13.46 | Shop at ECS Tuning | ||||
| 03 | Kroužek ventilového sedla výfuk | 32,00MM(+0,4) | 16 | 11121432427 | $13.46 | Shop at ECS Tuning | ||||
| Viz Servisní informace SIT 843 11 02 88 (Přesah ventil. dříku) |
||||||||||
| 04 | Vedení ventilu | 12,7MM(+0,2) | 32 | 11121735533 | UKONČENO, SI 110288843 | Shop at ECS Tuning | ||||
| 05 | Závrtný šroub | M8X42-10.9-PHR | 16 | 07129908157 | $0.24 | Shop at ECS Tuning | ||||
| 06 | Závrtný šroub | M7X70 | 16 | 07129908098 | $0.62 | Shop at ECS Tuning | ||||
| 07 | Závrtný šroub | M7X50-10.9-PHR | 44 | 07129908191 | $0.30 | Shop at ECS Tuning | ||||
| 08 | Závrtný šroub | M6X30-ZNNIV SI | 16 | 07129904544 | $1.42 | Shop at ECS Tuning | ||||
| 09 | Závrtný šroub | M6X25-ZN | 4 | 07129908100 | $0.20 | Shop at ECS Tuning | ||||
| 10 | Přírubová matice | M7 | 40 | 11617573839 | $0.33 | Shop at ECS Tuning | ||||
| 11 | Uzavírací víko | 22,0MM | 8 | 11121733403 | $2.15 | Shop at ECS Tuning | ||||
| 13 | Uzavírací víko | 12,0MM | 6 | 11121736330 | $2.15 | Shop at ECS Tuning | ||||
| Pro vozidla s Odpadnutí katalyzátor |
S199A=Ano |
|||||||||
| 14 | Uzavírací víko | 17,8MM | 2 | 09/1998 | 11121736875 | $2.15 | Shop at ECS Tuning | |||
| 15 | Šroubový uzávěr | M26X1,5 | 2 | 07119919033 | $2.70 | Shop at ECS Tuning | ||||
| 16 | Šroubový uzávěr | M10X1-8.8-ZNNIV | 9 | 11127539543 | $2.12 | Shop at ECS Tuning | ||||
| vhodné jen pro válec 1-4 | ||||||||||
| 16 | Šroubový uzávěr s těsnicím kroužkem | M10X1 | 1 | 11127540072 | $2.60 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
- SI = Service-Information (Servisní informace)
