Kliková skříň-ventilace for BMW MINI F66 JCW

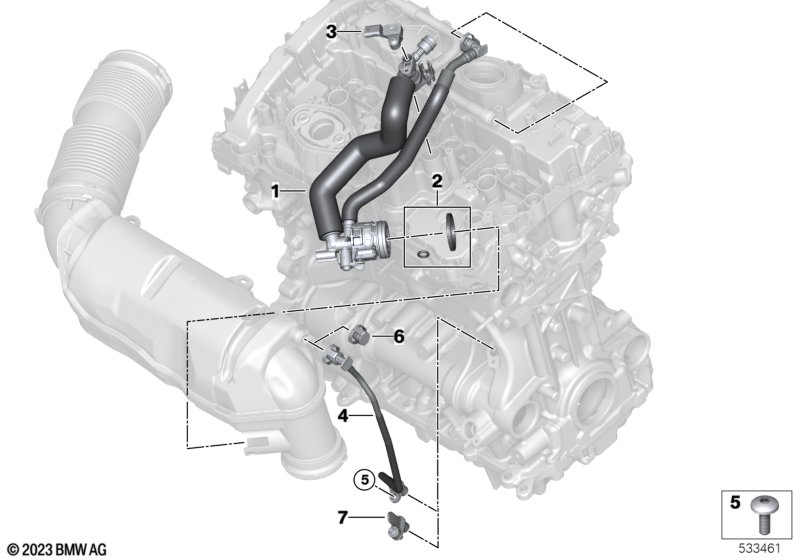

This Kliková skříň-ventilace technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Výfuk C6B RDE a Norma výfukových emisí EU6 rde II |
S1DDA=Ano S1DFA=Ano |
|||||||||
| 01 | Odvětrávací vedení motoru | 1 | 11151022758 | Shop at ECS Tuning | ||||||
| Pro vozidla s Výfuk C6B RDE a Norma výfukových emisí EU6 rde II |
S1DDA=Ano S1DFA=Ne |
|||||||||
| 01 | Odvětrávací vedení motoru | 1 | 11151022758 | Shop at ECS Tuning | ||||||
| Pro vozidla s Výfuk C6B RDE a Norma výfukových emisí EU6 rde II |
S1DDA=Ne S1DFA=Ano |
|||||||||
| 01 | Odvětrávací vedení motoru | 1 | 11151022758 | Shop at ECS Tuning | ||||||
| Pro vozidla s Výfuk C6B RDE a Norma výfukových emisí EU6 rde II |
S1DDA=Ano S1DFA=Ano |
|||||||||
| 02 | Těsnicí sada odvětrávacího vedení motoru | 1 | 11155A33228 | Shop at ECS Tuning | ||||||
| Pro vozidla s Výfuk C6B RDE a Norma výfukových emisí EU6 rde II |
S1DDA=Ano S1DFA=Ne |
|||||||||
| 02 | Těsnicí sada odvětrávacího vedení motoru | 1 | 11155A33228 | Shop at ECS Tuning | ||||||
| Pro vozidla s Výfuk C6B RDE a Norma výfukových emisí EU6 rde II |
S1DDA=Ne S1DFA=Ano |
|||||||||
| 02 | Těsnicí sada odvětrávacího vedení motoru | 1 | 11155A33228 | Shop at ECS Tuning | ||||||
| Pro vozidla s Výfuk C6B RDE a Norma výfukových emisí EU6 rde II |
S1DDA=Ano S1DFA=Ano |
|||||||||
| 03 | Snímač tlaku | 1 | 13628489539 | Shop at ECS Tuning | ||||||
| Pro vozidla s Výfuk C6B RDE a Norma výfukových emisí EU6 rde II |
S1DDA=Ano S1DFA=Ne |
|||||||||
| 03 | Snímač tlaku | 1 | 13628489539 | Shop at ECS Tuning | ||||||
| Pro vozidla s Výfuk C6B RDE a Norma výfukových emisí EU6 rde II |
S1DDA=Ne S1DFA=Ano |
|||||||||
| 03 | Snímač tlaku | 1 | 13628489539 | Shop at ECS Tuning | ||||||
| Pro vozidla s Norma výfukových emisí EU6 rde II a Nastavení země Brazílie 00464 |
S1DFA=Ano S8LBA=Ne |
|||||||||
| 04 | Vedení profukovacího vzduchu | 1 | 11155A60782 | Shop at ECS Tuning | ||||||
| 05 | Šroub s čočkovitou hlavou | 1 | 07142994134 | Shop at ECS Tuning | ||||||
| Pro vozidla s Výfuk C6B RDE |
S1DDA=Ano |
|||||||||
| 06 | Závěrná spojka | 1 | 13907515387 | $3.85 | +core | Shop at ECS Tuning | ||||
| 07 | Uzavírací víko | 1 | 11668471789 | Shop at ECS Tuning | ||||||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
