Výfukové turbodmychadlo, tepel.ochrana for BMW MINI F66 JCW

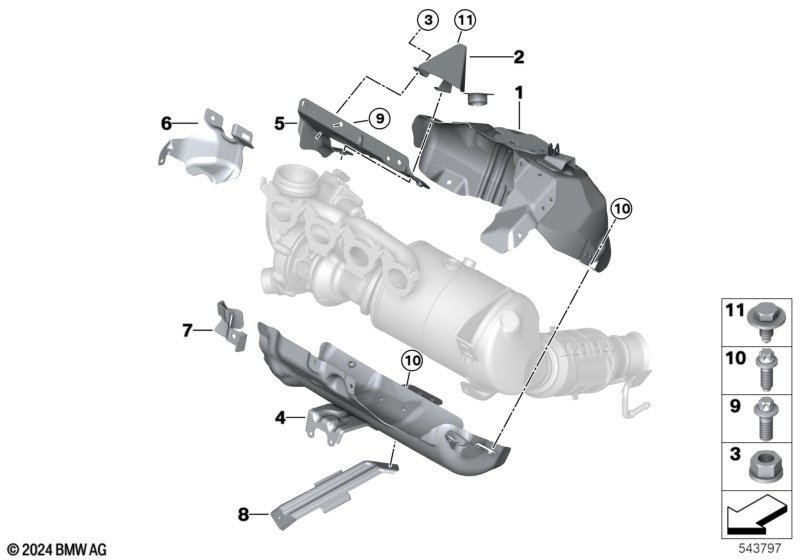

This Výfukové turbodmychadlo, tepel.ochrana technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla vyrobená from 01.03.2023 |
|||||||||
| Pro vozidla s Výfuk SULEV30 PM a Výfuk C6B RDE a Norma výfukových emisí EU6 rde II a Norma výfukových emisí JPN-WLTP 2024 a DODATEČNÉ ROZSAHY L8 |
S1D1A=Ano S1DDA=Ano S1DFA=Ano S1DXA=Ano S1DYA=Ano |
|||||||||
| 01 | Izolační štít turbodmychadlo horní | 1 | 11655B3A046 | NoS | Shop at ECS Tuning | |||||
| 02 | Hutze | 1 | 11655B3A048 | Shop at ECS Tuning | ||||||
| 03 | Šestihranná matice s podložkou | AM6-8-ZNNIV SI | 1 | 07129904553 | $0.64 | Shop at ECS Tuning | ||||
| 04 | Tepelně izolační štít dole | 1 | 11655B3A041 | NoS | Shop at ECS Tuning | |||||
| 05 | Izolační štít sběrné výfukové potrubí | 1 | 11655B3A045 | NoS | Shop at ECS Tuning | |||||
| 06 | Izolační štít | 1 | 11658632102 | Shop at ECS Tuning | ||||||
| 07 | Uchycení | 1 | 11658632104 | Shop at ECS Tuning | ||||||
| 08 | Držák dolní | 1 | 11655B3A039 | NoS | Shop at ECS Tuning | |||||
| 09 | Šroub s válc.hlavou s vnit.šestihranem | M8X16-8.8-ZNS3 | 3 | 07119907332 | Shop at ECS Tuning | |||||
| 10 | Šroub s válc.hlavou s vnit.šestihranem | 14 | 07119908062 | Shop at ECS Tuning | ||||||
| 11 | Šestihranný šroub s podložkou | M6X12 | 3 | 07147147513 | $0.38 | Shop at ECS Tuning | ||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
