Zapalovací kabel.svazek for BMW 3 Series E21 318i (1982)

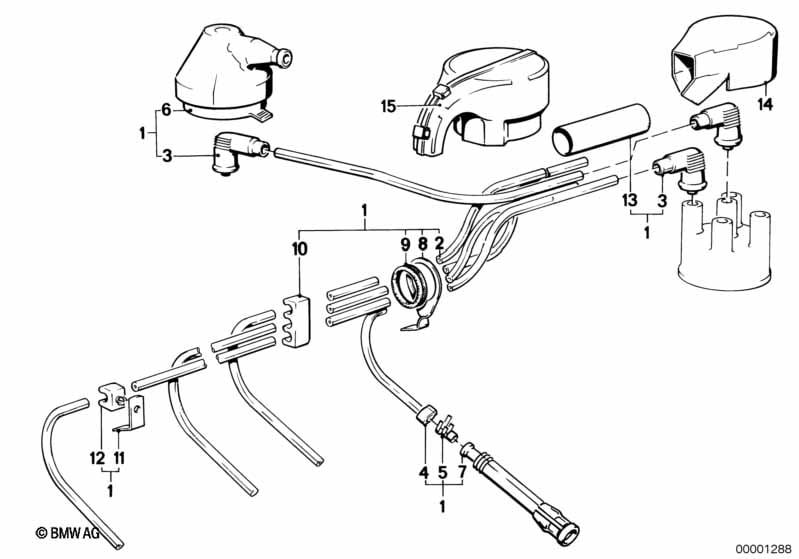

This Zapalovací kabel.svazek technical drawing provides a detailed breakdown of the assembly for the 3 Series E21 318i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1982.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Zapalovací kabel.svazek | 1 | 09/1981 | 12121705697 | $156.41 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Zapalovací kabel | X | 09/1981 | 12121705675 | $11.91 | +core | Shop at ECS Tuning | |||
| 03 | Odrušovací zástrčka | 6 | 09/1981 | 12121289840 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Válcový konektor | 6 | 09/1981 | 12121705656 | $1.73 | +core | Shop at ECS Tuning | |||
| 04 | Označovací kroužek | ZYL.1 | 2 | 09/1981 | 12121706186 | $0.60 | Shop at ECS Tuning | |||
| 04 | Označovací kroužek | ZYL.2 | 2 | 09/1981 | 12121706187 | $0.60 | Shop at ECS Tuning | |||
| 04 | Označovací kroužek | ZYL.3 | 2 | 09/1981 | 12121706188 | $0.60 | Shop at ECS Tuning | |||
| 04 | Označovací kroužek | ZYL.4 | 2 | 09/1981 | 12121706189 | $0.60 | Shop at ECS Tuning | |||
| 05 | Válcový konektor | X | 09/1981 | 12121363327 | $0.73 | Shop at ECS Tuning | ||||
| 05 | Válcový konektor | X | 09/1981 | 12121705656 | $1.73 | +core | Shop at ECS Tuning | |||
| 06 | Odnímatelný kryt | 1 | 09/1981 | 12121273299 | $17.17 | Shop at ECS Tuning | ||||
| 07 | Konektor zapalovací svíčky | 4 | 09/1981 | 12121289824 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Válcový konektor | 6 | 09/1981 | 12121705656 | $1.73 | +core | Shop at ECS Tuning | |||
| 08 | Pryžová průchodka | 1 | 09/1981 | 12121273106 | $1.95 | Shop at ECS Tuning | ||||
| 09 | O-kroužek | 1 | 09/1981 | 12129056607 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Pryžová průchodka | 14MM | 1 | 09/1981 | 64214774135 | $2.90 | UKONČENO | Shop at ECS Tuning | ||
| 10 | Držák palivové potrubí | 1 | 09/1981 | 13532446798 | Shop at ECS Tuning | |||||
| 11 | Uchycení | 1 | 09/1981 | 12121360790 | $2.02 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Uchycení | 1 | 09/1981 | 12121360791 | $0.61 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Izolační hadice | 1 | 09/1981 | 12121289528 | $5.08 | UKONČENO | Shop at ECS Tuning | |||
| 14 | Izolační kus | 1 | 09/1981 | 12121287736 | $3.43 | Shop at ECS Tuning | ||||
| 15 | Ochranný kryt | 1 | 09/1981 | 12111284360 | $31.72 | UKONČENO | Shop at ECS Tuning | |||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
