Zapal.kabel.svazek/zapalovací svíčky for BMW 5 Series E34 525i (1990)

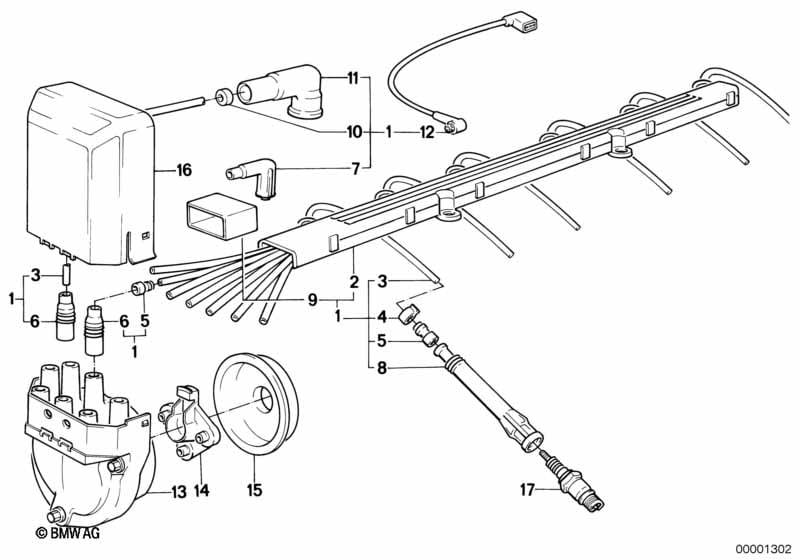

This Zapal.kabel.svazek/zapalovací svíčky technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 525i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1990.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Zapalovací kabel.svazek | 1 | 09/1988 | 12121726037 | $311.62 | Shop at ECS Tuning | ||||
| 01 | Zapal.kabel.sv. s ochranou proti kunám | 1 | 09/1988 | 12121735215 | $347.08 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Kanál zapalovací kabel | 1 | 12121719889 | $11.47 | Shop at ECS Tuning | |||||
| 03 | Zapalovací kabel | X | 12121705675 | $11.91 | +core | Shop at ECS Tuning | ||||
| 04 | Označovací kroužek | ZYL.1 | 2 | 12121706186 | $0.60 | Shop at ECS Tuning | ||||
| 04 | Označovací kroužek | ZYL.2 | 2 | 12121706187 | $0.60 | Shop at ECS Tuning | ||||
| 04 | Označovací kroužek | ZYL.3 | 2 | 12121706188 | $0.60 | Shop at ECS Tuning | ||||
| 04 | Označovací kroužek | ZYL.4 | 2 | 12121706189 | $0.60 | Shop at ECS Tuning | ||||
| 04 | Označovací kroužek | ZYL.5 | 2 | 12121706190 | $0.60 | Shop at ECS Tuning | ||||
| 04 | Označovací kroužek | ZYL.6 | 2 | 12121706191 | $0.60 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Válcový konektor | X | 12121705656 | $1.73 | +core | Shop at ECS Tuning | ||||
| 06 | Odrušovací zástrčka | 7 | 12121289832 | Shop at ECS Tuning | ||||||
| 07 | Odrušovací zástrčka | 1 | 12121289828 | Shop at ECS Tuning | ||||||
| 08 | Konektor zapalovací svíčky | 6 | 12121289824 | Shop at ECS Tuning | ||||||
| 09 | Izolační hadice | B25X1,2 | 1 | 07119975352 | $4.72 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Těsnicí kroužek | 1 | 12121722431 | $4.40 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 11 | Ochranné víčko | 1 | 12131720911 | $8.35 | Shop at ECS Tuning | |||||
| 12 | Impulzní snímač | 1 | 12121722570 | Shop at ECS Tuning | ||||||
| 13 | Víčko rozdělovače | 1 | 12111715905 | Shop at ECS Tuning | ||||||
| 14 | Rotor rozdělovače | 1 | 12111715906 | Shop at ECS Tuning | ||||||
| 15 | Víko | 1 | 12111287718 | $23.21 | Shop at ECS Tuning | |||||
| 16 | Ochranné víčko | 1 | 12111710553 | $4.93 | Shop at ECS Tuning | |||||
| 17 | Zapalovací svíčky | BOSCH W8 LPR | 6 | 12121721895 | $8.38 | UKONČENO, SI 121089133 | Shop at ECS Tuning | |||
| 17 | Zapalovací svíčky | BOSCH W8 LCR | 6 | 12129061869 | $8.38 | SI 121089133 | Shop at ECS Tuning | |||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- SI = Service-Information (Servisní informace)
