Startér, samostatné součásti 2,2 kW for BMW 7 Series E38 750iLS (2001)

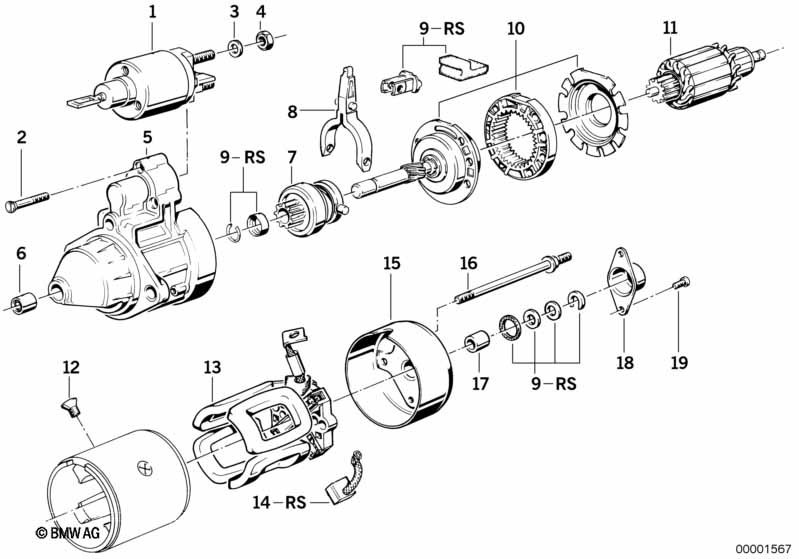

This Startér, samostatné součásti 2,2 kW technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 750iLS. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2001.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | vhodné pouze pro startér Bosch Typ Nr. 0 001 218 135 |
|||||||||
| 01 | Magnetický spínač | 1 | 12411720442 | $140.48 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Zápustný šroub | 3 | 12411720438 | $1.12 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 03 | Pružný kroužek | 1 | 12411289493 | $0.40 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Šestihranná matice | M8-05-ZNNIV SI | 1 | 07119904948 | $1.00 | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Hnací ložisko | 1 | 12411720445 | $130.57 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Jehlová objímka | 1 | 12411735888 | $8.97 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Volnoběžný pastorek | 1 | 12411289480 | $98.68 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Řadicí páka | 1 | 12411289482 | $1.98 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 09 | Opravná sada startér | 1 | 12411289499 | $19.96 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Planetové soukolí | 1 | 12411736763 | $154.01 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Kotva | 1 | 12411289488 | UKONČENO | Shop at ECS Tuning | |||||
| 12 | Zápustný šroub | 4 | 12411720439 | $0.78 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Budicí vinutí | 1 | 12411720443 | $427.43 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 14 | Sada uhlíkových kartáčů | 1 | 12411289498 | $39.34 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Ložisko komutátoru | 1 | 12411720440 | $53.29 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 16 | Šroub | 2 | 12411289492 | $3.91 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 17 | Ložiskové pouzdro | 1 | 12411720441 | $6.52 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 18 | Odnímatelný kryt | 1 | 12411289491 | $1.32 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Šroub s válcovou hlavou | 2 | 12411722775 | $0.30 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Spouštěč | 2,2KW | X | 12411711403 | Shop at ECS Tuning | |||||
| -- | RP REMAN startér | 2,2KW BOSCH | X | 12411720246 | $477.89 | UKONČENO | Shop at ECS Tuning | |||
Notes
- Ukončeno = Díl se již nevyrábí.
