Rozdělovač-jednotlivé díly for BMW 5 Series E12 520 (1979)

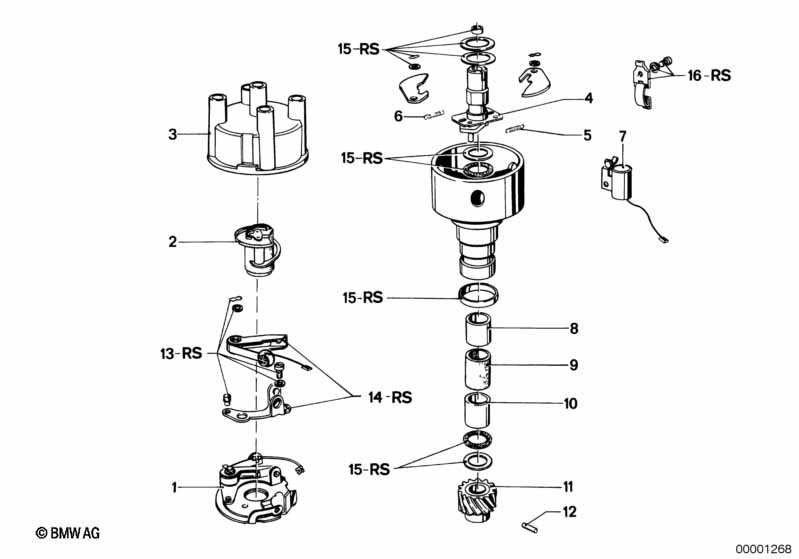

This Rozdělovač-jednotlivé díly technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 520. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1979.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Typ Nr.0 231 151 009 = 12 11 1357 1 69 |
|||||||||
| 01 | Přerušovací kontakty | 1 | 12111350265 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Rotor rozdělovače | 5000-OHM | 1 | 12111362221 | $26.90 | UKONČENO | Shop at ECS Tuning | |||
| 03 | Víčko rozdělovače | 1 | 12111270927 | Shop at ECS Tuning | ||||||
| 04 | Vačka | 1 | 12111355587 | UKONČENO | Shop at ECS Tuning | |||||
| 05 | Spirálová pružina | 1 | 12111355589 | UKONČENO | Shop at ECS Tuning | |||||
| 06 | Spirálová pružina | 1 | 12111351439 | UKONČENO | Shop at ECS Tuning | |||||
| 07 | Kondenzátor | 1 | 12111351448 | $15.74 | Shop at ECS Tuning | |||||
| 08 | Ložiskové pouzdro | 1 | 12111350260 | $3.49 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Ložiskové pouzdro | 1 | 12118530602 | $6.46 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Šroubové kolo | 1 | 12118630126 | $69.06 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Kuželový rýhovaný kolík | 4X20 | 1 | 07119943082 | $4.63 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Šroub | M4X6 | 1 | 12111361964 | $1.17 | Shop at ECS Tuning | ||||
| 14 | Opravná sada přerušovací kontakty | 1 | 12111267393 | $9.18 | Shop at ECS Tuning | |||||
| 15 | Opravná sada osa rozdělovače | 1 | 12118630239 | $16.51 | Shop at ECS Tuning | |||||
| 16 | Opravná sada díly rozdělovače | 1 | 12118630245 | $5.73 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
