Zapalovací kabel.svazek for BMW 3 Series E30 M3 (1989)

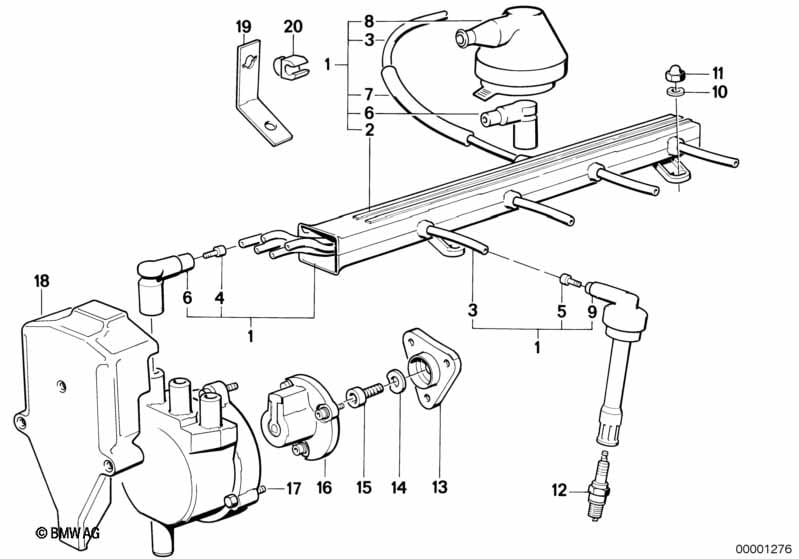

This Zapalovací kabel.svazek technical drawing provides a detailed breakdown of the assembly for the 3 Series E30 M3. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1989.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Zapalovací kabel.svazek | 1 | 12121311735 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Kanál zapalovací kabel | 1 | 12122455426 | Shop at ECS Tuning | ||||||
| 03 | Zapalovací kabel | X | 12121705675 | $11.91 | +core | Shop at ECS Tuning | ||||
| 04 | Kabelová objímka | 6 | 12121304467 | $1.20 | Shop at ECS Tuning | |||||
| 04 | Kabelová objímka | 6 | 12121309934 | $1.96 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Kabelová objímka | 4 | 12121304467 | $1.20 | Shop at ECS Tuning | |||||
| 06 | Odrušovací zástrčka | 1000-OHM | 6 | 12121311601 | $13.53 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Kabelová objímka | 6 | 12121304467 | $1.20 | Shop at ECS Tuning | |||||
| 07 | Ochranná hadice | DU 7,1MM | X | 12121310877 | $10.87 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Ochranné víčko | 1 | 12121727606 | Shop at ECS Tuning | ||||||
| 09 | Konektor zapalovací svíčky | 5000-OHM | 4 | 12121309930 | $53.56 | Shop at ECS Tuning | ||||
| 09 | Konektor zapalovací svíčky | 5000-OHM | 4 | 12121306819 | $53.97 | Shop at ECS Tuning | ||||
| 10 | Pružná podložka | B6 | 2 | 07119932072 | $0.09 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Pružná podložka černá | B6-ZN | 2 | 07119932073 | $0.38 | Shop at ECS Tuning | ||||
| 10 | Podložka | 5.3-140 HV-ZNS | 2 | 07119936439 | $0.40 | Shop at ECS Tuning | ||||
| 10 | Pružná podložka | B6-ZNS3 | 2 | 07119904496 | $1.78 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Uzavřená matice chrom | M6-8-CR | 2 | 07119924324 | $1.80 | Shop at ECS Tuning | ||||
| 13 | Adaptér | 1 | 12111309691 | $76.43 | Shop at ECS Tuning | |||||
| 14 | Pružná podložka | 8,4X15-ZNS3 | 1 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 15 | Šroub s válcovou hlavou s podložkou | M8X25-Z3 | 1 | 07119920022 | $0.96 | Shop at ECS Tuning | ||||
| 16 | Rotor rozdělovače | 1 | 12/1988 | 12111312157 | $99.73 | Shop at ECS Tuning | ||||
| 17 | Podložka | 10X5,3X1-200 HV | 3 | 07119904206 | Shop at ECS Tuning | |||||
| 17 | Podložka | 5.3-140 HV-ZNS | 3 | 07119936439 | $0.40 | Shop at ECS Tuning | ||||
| 17 | Víčko rozdělovače | 1 | 12/1988 | 12111312160 | $263.58 | Shop at ECS Tuning | ||||
| 18 | Ochranné víčko | 1 | 12121311614 | $14.00 | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Kanál zapalovací kabel | X | 12121309111 | $16.86 | UKONČENO | Shop at ECS Tuning | ||||
| 19 | Uchycení | 1 | 12121360790 | $2.02 | UKONČENO | Shop at ECS Tuning | ||||
| 20 | Uchycení | 1 | 12121360791 | $0.61 | UKONČENO | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 3 Series E30 M3 Zapalovací kabel.svazek?
- This technical diagram illustrates the Zapalovací kabel.svazek within the Elektrika motoru group for the 3 Series E30 M3 produced during 1989. It provides a detailed exploded view of the components, identifying key parts such as the Zapalovací kabel.svazek (Part #12121311735).
- Which models use the hardware listed in this Zapalovací kabel.svazek?
- The hardware and components featured in the Zapalovací kabel.svazek are specific to the 3 Series E30 M3 produced during 1989. These technical specifications ensure that parts like the Zapalovací kabel.svazek (12121311735) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Zapalovací kabel.svazek assembly?
- Each item in the Zapalovací kabel.svazek corresponds to the numbered list below the illustration. For the 3 Series E30 M3, you can identify the Zapalovací kabel.svazek by locating its position on the schematic, which then links to the official BMW part number 12121311735 for the Elektrika motoru section.
