Vstřikovací zařízení K-Jetronic for BMW 5 Series E12 520i (1976)

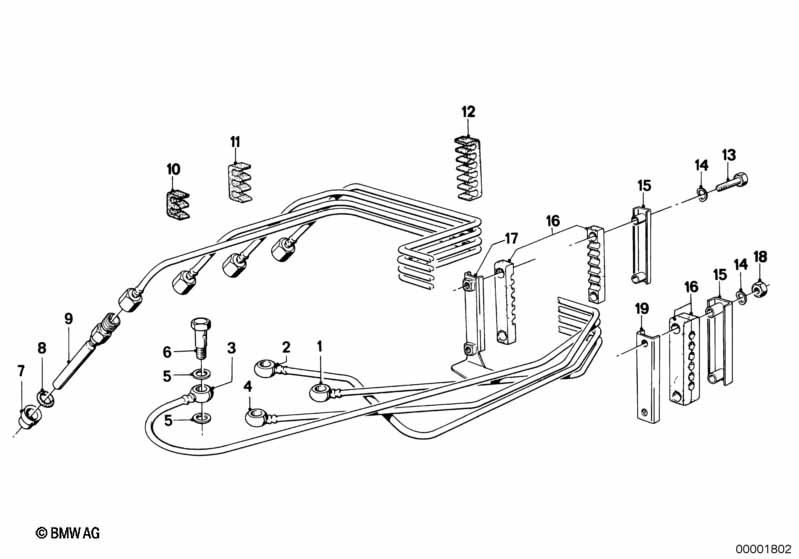

This Vstřikovací zařízení K-Jetronic technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1976.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Vstřikovací potrubí 1. válec | 1 | 10/1975 | 13531263414 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Vstřikovací potrubí 2. válec | 1 | 10/1975 | 13531263415 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Vstřikovací potrubí 3. válec | 1 | 10/1975 | 13531263416 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Vstřikovací potrubí 4. válec | 1 | 10/1975 | 13531263417 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Těsnicí kroužek | A08X11,5-CU | 8 | 10/1975 | 07119963042 | $0.09 | Shop at ECS Tuning | |||
| 06 | Dutý šroub | 4 | 10/1975 | 11421738621 | $6.01 | Shop at ECS Tuning | ||||
| 07 | Izolační pouzdro | 4 | 10/1975 | 13531262276 | $0.62 | UKONČENO | Shop at ECS Tuning | |||
| 08 | O-kroužek | 4 | 10/1975 | 13531261228 | $1.52 | Shop at ECS Tuning | ||||
| 09 | Vstřikovací ventil | 4 | 10/1975 | 13531261685 | $67.23 | Shop at ECS Tuning | ||||
| 10 | Uchycení | 1 | 10/1975 | 13531254041 | $0.60 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Držák palivové potrubí | 1 | 10/1975 | 13532446798 | Shop at ECS Tuning | |||||
| 12 | Uchycení | 3 | 10/1975 | 13531263247 | $1.62 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Šestihranný šroub | M6X25 | 2 | 10/1975 | 07119913589 | $0.62 | Shop at ECS Tuning | |||
| 14 | Pružná podložka černá | B6-ZN | 4 | 10/1975 | 07119932073 | $0.38 | Shop at ECS Tuning | |||
| 14 | Podložka | 5.3-140 HV-ZNS | 4 | 10/1975 | 07119936439 | $0.40 | Shop at ECS Tuning | |||
| 14 | Pružná podložka | B6-ZNS3 | 4 | 10/1975 | 07119904496 | $1.78 | UKONČENO | Shop at ECS Tuning | ||
| 15 | Držák | 2 | 10/1975 | 13531262747 | $4.52 | UKONČENO | Shop at ECS Tuning | |||
| 16 | Upínací lišta | 4 | 10/1975 | 13531262635 | $12.50 | UKONČENO | Shop at ECS Tuning | |||
| 17 | Přídržný úhelník | 1 | 10/1975 | 13531262748 | $2.40 | UKONČENO | Shop at ECS Tuning | |||
| 18 | Šestihranná matice | M6-8-ZNNIV SI | 2 | 10/1975 | 07119905543 | $0.38 | Shop at ECS Tuning | |||
| 19 | Uchycení | 1 | 10/1975 | 13531262637 | $0.53 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E12 520i Vstřikovací zařízení K-Jetronic?
- This technical diagram illustrates the Vstřikovací zařízení K-Jetronic within the Příprava paliva group for the 5 Series E12 520i produced during 1976. It provides a detailed exploded view of the components, identifying key parts such as the Vstřikovací potrubí 1. válec (Part #13531263414).
- Which models use the hardware listed in this Vstřikovací zařízení K-Jetronic?
- The hardware and components featured in the Vstřikovací zařízení K-Jetronic are specific to the 5 Series E12 520i produced during 1976. These technical specifications ensure that parts like the Vstřikovací potrubí 1. válec (13531263414) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Vstřikovací zařízení K-Jetronic assembly?
- Each item in the Vstřikovací zařízení K-Jetronic corresponds to the numbered list below the illustration. For the 5 Series E12 520i, you can identify the Vstřikovací potrubí 1. válec by locating its position on the schematic, which then links to the official BMW part number 13531263414 for the Příprava paliva section.
