Hrdlo škrticí klapky for BMW 5 Series E12 520i (1976)

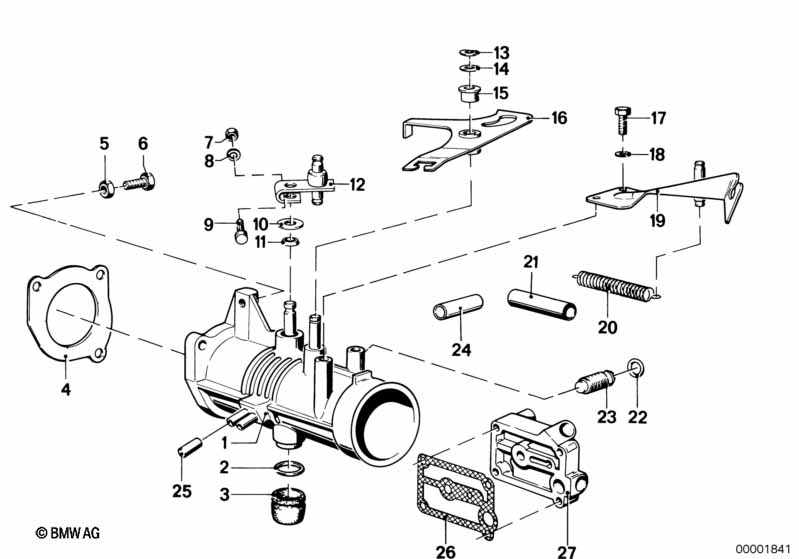

This Hrdlo škrticí klapky technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1976.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Hrdlo škrticí klapky | 1 | 10/1975 | 09/1977 | 13541261377 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Podložka | 1 | 10/1975 | 13541262621 | Shop at ECS Tuning | |||||
| 03 | Uzavírací víčko | 1 | 10/1975 | 13541258015 | Shop at ECS Tuning | |||||
| 04 | Těsnění bez azbestu | 1 | 10/1975 | 13541257852 | $47.86 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Šestihranná matice | M6-8-ZNNIV SI | 5 | 10/1975 | 07119905543 | $0.38 | Shop at ECS Tuning | |||
| 06 | Šestihranný šroub | M6X16-8.8-ZNS3 | 1 | 10/1975 | 07119904357 | $0.36 | Shop at ECS Tuning | |||
| 07 | Šestihranná matice | M5 | 1 | 10/1975 | 07119905710 | $2.83 | Shop at ECS Tuning | |||
| 08 | Podložka | 10X5,3X1-200 HV | 1 | 10/1975 | 07119904206 | Shop at ECS Tuning | ||||
| 08 | Podložka | 5.3-140 HV-ZNS | 1 | 10/1975 | 07119936439 | $0.40 | Shop at ECS Tuning | |||
| 09 | Upínací šroub | 1 | 10/1975 | 13541255749 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Vymezovací podložka | 18X8X0,5 | 1 | 10/1975 | 13541312415 | $1.12 | UKONČENO | Shop at ECS Tuning | ||
| 11 | Těsnicí kroužek | 2 | 10/1975 | 13541257265 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Škrticí páka | 1 | 10/1975 | 13541261671 | $36.93 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Pojistná podložka | 7,0 | 2 | 10/1975 | 07119905858 | $0.96 | Shop at ECS Tuning | |||
| 14 | Pružná podložka | 1 | 10/1975 | 13110542303 | $1.10 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Pouzdro | 2 | 10/1975 | 13111276960 | UKONČENO | Shop at ECS Tuning | ||||
| 16 | Páka | 1 | 10/1975 | 13541261379 | $12.50 | UKONČENO | Shop at ECS Tuning | |||
| 17 | Šestihranný šroub | M6X16-8.8-ZNS3 | 4 | 10/1975 | 07119904357 | $0.36 | Shop at ECS Tuning | |||
| 18 | Pružná podložka černá | B6-ZN | 7 | 10/1975 | 07119932073 | $0.38 | Shop at ECS Tuning | |||
| 18 | Podložka | 5.3-140 HV-ZNS | 7 | 10/1975 | 07119936439 | $0.40 | Shop at ECS Tuning | |||
| 18 | Pružná podložka | B6-ZNS3 | 7 | 10/1975 | 07119904496 | $1.78 | UKONČENO | Shop at ECS Tuning | ||
| 19 | Uchycení | 1 | 10/1975 | 13541263702 | $10.16 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Tažná pružina | 2 | 10/1975 | 13541261710 | $1.50 | UKONČENO | Shop at ECS Tuning | |||
| 21 | Tlumič | 2 | 10/1975 | 13541264214 | $2.67 | UKONČENO | Shop at ECS Tuning | |||
| 22 | O-kroužek | 9,25X1,78 | 1 | 10/1975 | 13541261197 | UKONČENO | Shop at ECS Tuning | |||
| 22 | O-kroužek | 9,25X1,78/FPM | 1 | 10/1975 | 17211742635 | $0.80 | Shop at ECS Tuning | |||
| 23 | Škrticí šroub | 1 | 10/1975 | 13541261429 | $21.87 | UKONČENO | Shop at ECS Tuning | |||
| 23 | Škrticí šroub | 1 | 10/1975 | 13541267667 | $19.67 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Provedení Austrálie a Provedení Švédsko |
L810A=Ano =Ano |
|||||||||
| 24 | Uzavírací víčko | D=3,5MM | 1 | 10/1975 | 11611437560 | $3.39 | Shop at ECS Tuning | |||
| 26 | Těsnění | 1 | 10/1975 | 13541263649 | $1.42 | UKONČENO | Shop at ECS Tuning | |||
| 27 | Víko | 1 | 10/1975 | 13541263651 | UKONČENO | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E12 520i Hrdlo škrticí klapky?
- This technical diagram illustrates the Hrdlo škrticí klapky within the Příprava paliva group for the 5 Series E12 520i produced during 1976. It provides a detailed exploded view of the components, identifying key parts such as the Hrdlo škrticí klapky (Part #13541261377).
- Which models use the hardware listed in this Hrdlo škrticí klapky?
- The hardware and components featured in the Hrdlo škrticí klapky are specific to the 5 Series E12 520i produced during 1976. These technical specifications ensure that parts like the Hrdlo škrticí klapky (13541261377) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Hrdlo škrticí klapky assembly?
- Each item in the Hrdlo škrticí klapky corresponds to the numbered list below the illustration. For the 5 Series E12 520i, you can identify the Hrdlo škrticí klapky by locating its position on the schematic, which then links to the official BMW part number 13541261377 for the Příprava paliva section.
