Tlumič hluku sání/vložka filtru for BMW 3 Series E21 315 (1983)

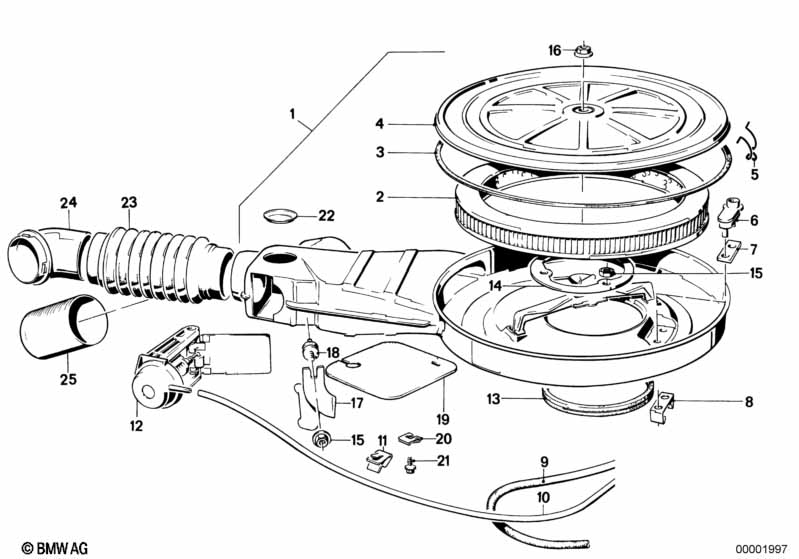

This Tlumič hluku sání/vložka filtru technical drawing provides a detailed breakdown of the assembly for the 3 Series E21 315. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1983.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Tlumič hluku sání | 1 | 10/1982 | 13711277471 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Tlumič hluku sání | 1 | 10/1982 | 13711285393 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Vložka vzduchového filtru | 1 | 13711265624 | Shop at ECS Tuning | ||||||
| Jen pro Heavy Duty (ztížené použití) | ||||||||||
| 02 | Vložka vzduchového filtru | MICRONIC | 1 | 13721286152 | UKONČENO | Shop at ECS Tuning | ||||
| Jen ve spojení s předřazený cyklónový odlučovač |
||||||||||
| 03 | Pryžové těsnění | PUROLATOR | 1 | 13721265686 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Víko | PUROLATOR | 1 | 13711276568 | $46.04 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Třmen | 6 | 13711272561 | $2.25 | Shop at ECS Tuning | |||||
| 06 | Regulátor | PUROLATOR | 1 | 13711272653 | $35.71 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Pryžové těsnění | 1 | 13731273734 | $0.44 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Pružina | 1 | 13711273735 | $1.84 | Shop at ECS Tuning | |||||
| 09 | Podtlaková hadice černá | 3,5X1,8 | X | 11727545323 | $14.82 | Shop at ECS Tuning | ||||
| 10 | Podtlaková hadice | 1 | 13731273303 | $3.91 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Kabelová svorka | D=7MM | 2 | 61131353804 | $0.42 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Regulační jednotka předehřívání | MANN+HUMMEL | 1 | 13711274705 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Regulační jednotka předehřívání | PUROLATOR | 1 | 13711278134 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Regulační jednotka předehřívání | MANN+HUMMEL | 1 | 13711705771 | UKONČENO | Shop at ECS Tuning | ||||
| 13 | Pryžový kroužek | 1 | 13711276596 | $6.70 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | Upínací kroužek | 1 | 13711274079 | UKONČENO | Shop at ECS Tuning | |||||
| 15 | Šestihranná matice s podložkou | M5 | 3 | 07147202368 | Shop at ECS Tuning | |||||
| 16 | Uzavřená matice | M6 | 1 | 07119924323 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Vzpěra | 1 | 10/1982 | 11141277070 | Shop at ECS Tuning | |||||
| 18 | Tlumič kmitů | 1 | 64218042132 | $8.10 | Shop at ECS Tuning | |||||
| 19 | Kryt | 1 | 10/1982 | 13711278453 | UKONČENO | Shop at ECS Tuning | ||||
| 20 | Zástrčná matice | M5 | 2 | 46637651465 | $1.29 | Shop at ECS Tuning | ||||
| 21 | Šestihranný šroub na plech | ST4,8X16-ZNS3 | 2 | 07119901299 | $0.25 | Shop at ECS Tuning | ||||
| 23 | Vlnovec | 1 | 13731269584 | $11.94 | UKONČENO | Shop at ECS Tuning | ||||
| 24 | Sací hrdlo | 1 | 13731269588 | $3.26 | UKONČENO | Shop at ECS Tuning | ||||
| 25 | Vzduchová hadice | 55X400 | 1 | 13731271397 | UKONČENO | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 3 Series E21 315 Tlumič hluku sání/vložka filtru?
- This technical diagram illustrates the Tlumič hluku sání/vložka filtru within the Příprava paliva group for the 3 Series E21 315 produced during 1983. It provides a detailed exploded view of the components, identifying key parts such as the Tlumič hluku sání (Part #13711277471).
- Which models use the hardware listed in this Tlumič hluku sání/vložka filtru?
- The hardware and components featured in the Tlumič hluku sání/vložka filtru are specific to the 3 Series E21 315 produced during 1983. These technical specifications ensure that parts like the Tlumič hluku sání (13711277471) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Tlumič hluku sání/vložka filtru assembly?
- Each item in the Tlumič hluku sání/vložka filtru corresponds to the numbered list below the illustration. For the 3 Series E21 315, you can identify the Tlumič hluku sání by locating its position on the schematic, which then links to the official BMW part number 13711277471 for the Příprava paliva section.
