Karburátor montážní díly for BMW 1502-2002tii 2002 (1972)

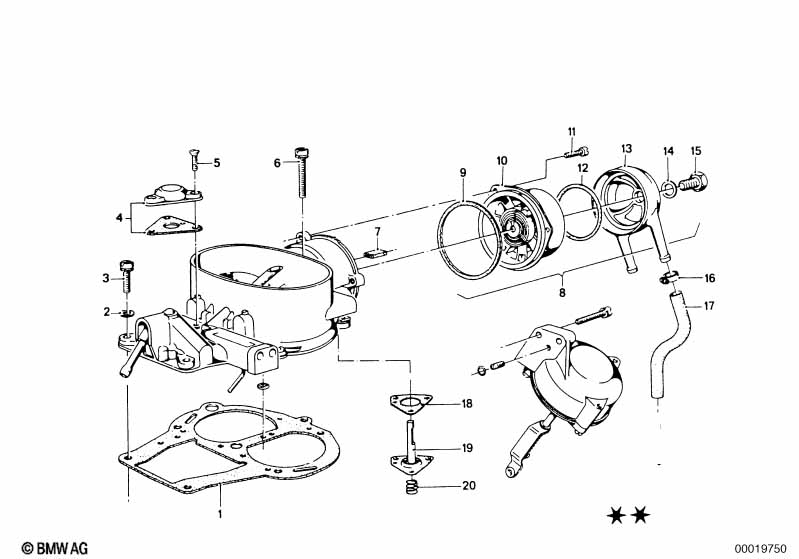

This Karburátor montážní díly technical drawing provides a detailed breakdown of the assembly for the 1502-2002tii 2002. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1972.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Solex Didta | |||||||||
| 01 | Těsnění víka | 1 | 04/1971 | 07/1977 | 13111705006 | $5.87 | Shop at ECS Tuning | |||
| 02 | Pružná podložka | B5 | 1 | 04/1971 | 07/1977 | 07119932098 | $0.38 | Shop at ECS Tuning | ||
| 03 | Šroub s válcovou hlavou | M5X15 | 4 | 04/1971 | 07/1977 | 13111258963 | UKONČENO | Shop at ECS Tuning | ||
| 04 | Obohacovací ventil | 1 | 04/1971 | 07/1976 | 13111269533 | $58.31 | UKONČENO | Shop at ECS Tuning | ||
| 05 | Šroub s čočkovitou hlavou | 3 | 04/1971 | 07/1977 | 13110539264 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Sada víko čerpadla | 3 | 04/1971 | 07/1977 | 13111709124 | $123.88 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Šroub s válcovou hlavou | 1 | 04/1971 | 07/1977 | 13111258964 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Ochranná hadice | 1 | 04/1971 | 07/1977 | 13111258956 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 08 | Sada víko spouštěče | 1 | 04/1971 | 12/1976 | 13111709134 | $145.39 | UKONČENO | Shop at ECS Tuning | ||
| 09 | Izolační příruba | 1 | 04/1971 | 07/1977 | 13111278982 | $1.55 | UKONČENO | Shop at ECS Tuning | ||
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 10 | Sada víko spouštěče | 1 | 04/1971 | 12/1976 | 13111709134 | $145.39 | UKONČENO | Shop at ECS Tuning | ||
| 11 | Šroub s válcovou hlavou | M4X12 | 3 | 04/1971 | 07/1977 | 13110539263 | $0.67 | UKONČENO | Shop at ECS Tuning | |
| 12 | O-kroužek | 1 | 04/1971 | 07/1977 | 13111252698 | $7.32 | Shop at ECS Tuning | |||
| 13 | Víko | 1 | 04/1971 | 07/1977 | 13111252697 | UKONČENO | Shop at ECS Tuning | |||
| 14 | Těsnicí kroužek | 1 | 04/1971 | 07/1977 | 13111253435 | $0.86 | Shop at ECS Tuning | |||
| 15 | Šestihranný šroub | 1 | 04/1971 | 07/1977 | 13111258883 | UKONČENO | Shop at ECS Tuning | |||
| 16 | hadicová spona | L14-16 | 4 | 04/1971 | 07/1977 | 07129952106 | UKONČENO | Shop at ECS Tuning | ||
| 16 | hadicová spona | L12-15 | 4 | 04/1971 | 07/1977 | 07129952104 | $1.18 | Shop at ECS Tuning | ||
| 17 | Palivová hadice | 8X13MM | X | 04/1971 | 07/1977 | 16121180409 | $20.43 | Shop at ECS Tuning | ||
| 18 | Těsnění | 1 | 04/1971 | 07/1977 | 13111257194 | $1.68 | Shop at ECS Tuning | |||
| 19 | Sada membrána | 1 | 04/1971 | 07/1977 | 13111709141 | $51.99 | Shop at ECS Tuning | |||
| 20 | Sada membrána | 1 | 04/1971 | 07/1977 | 13111709141 | $51.99 | Shop at ECS Tuning | |||
Notes
- Ukončeno = Díl se již nevyrábí.
