Palivové čerpadlo for BMW 2500-3.3Li 3.0S (1974)

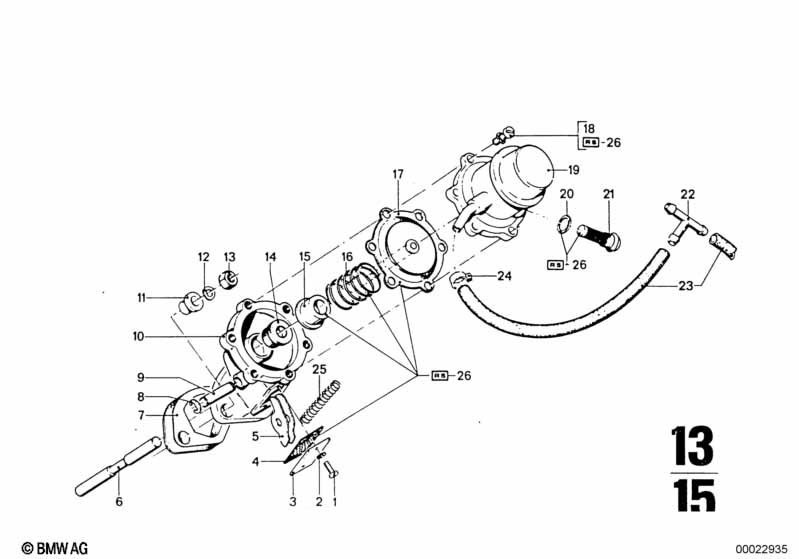

This Palivové čerpadlo technical drawing provides a detailed breakdown of the assembly for the 2500-3.3Li 3.0S. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1974.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 02 | Ozubená podložka | V 3,2 | 2 | 08/1968 | 02/1977 | 07119936043 | UKONČENO | Shop at ECS Tuning | ||
| 03 | Uzavírací víko | 1 | 08/1968 | 02/1977 | 13310075770 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Těsnění | 1 | 08/1968 | 02/1977 | 13310075771 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Páka | 1 | 08/1968 | 02/1977 | 13310780114 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Zdvihátko čerpadla | KFST. PUMPE | 1 | 13311250398 | $12.93 | Shop at ECS Tuning | ||||
| 07 | Izolační příruba | AF | 1 | 11111721614 | $6.77 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Sada pojistná podložka 10 | 4,0 | 2 | 08/1968 | 02/1977 | 07509064292 | UKONČENO | Shop at ECS Tuning | ||
| 09 | Kolík | 1 | 08/1968 | 02/1977 | 13310075773 | $3.60 | UKONČENO | Shop at ECS Tuning | ||
| 10 | Kryt spodní části | 1 | 08/1968 | 02/1977 | 13310075769 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Izolační pouzdro | 2 | 13310075752 | $1.57 | Shop at ECS Tuning | |||||
| 12 | Pružná podložka | 8,4X15-ZNS3 | 2 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 13 | Šestihranná matice s přírubou | M8 | 2 | 11611713432 | $0.43 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Držák palivové čerpadlo | 1 | 08/1968 | 02/1977 | 13310075767 | UKONČENO | Shop at ECS Tuning | |||
| 16 | Tlačná pružina | 1 | 08/1968 | 02/1977 | 13310680140 | UKONČENO | Shop at ECS Tuning | |||
| 17 | Membrána | 1 | 08/1968 | 02/1977 | 13311255181 | $35.36 | UKONČENO | Shop at ECS Tuning | ||
| 18 | Šroub s válcovou hlavou | 6 | 08/1968 | 02/1977 | 13310075779 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Víko čerpadla | 1 | 08/1968 | 02/1977 | 13311255180 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Těsnicí kroužek | 1 | 08/1968 | 02/1977 | 13310780110 | UKONČENO | Shop at ECS Tuning | |||
| 21 | Palivový filtr | 1 | 08/1968 | 02/1977 | 13311255179 | UKONČENO | Shop at ECS Tuning | |||
| 22 | Rozdělovač | 1 | 13311251059 | $1.00 | Shop at ECS Tuning | |||||
| 23 | Palivová hadice | 8X13MM | 3 | 16121180409 | $20.43 | Shop at ECS Tuning | ||||
| 24 | hadicová spona | L=9-12 | 3 | 07129952102 | $1.18 | Shop at ECS Tuning | ||||
| 25 | Tlačná pružina | 1 | 08/1968 | 02/1977 | 13310075775 | $0.94 | Shop at ECS Tuning | |||
| 26 | Opravná sada palivové čerpadlo | 1 | 08/1968 | 02/1977 | 13311255184 | $68.61 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
