Palivové potrubí-vstřikovací ventil for BMW MINI R50 Cooper (2000)

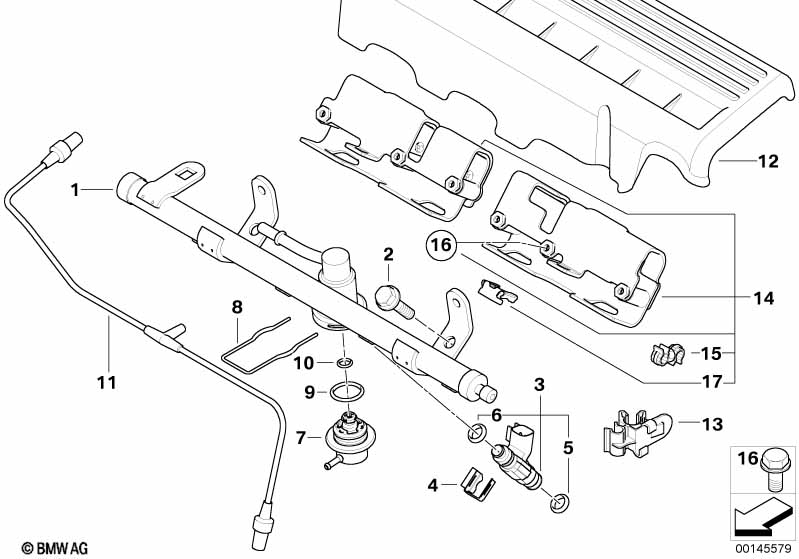

This Palivové potrubí-vstřikovací ventil technical drawing provides a detailed breakdown of the assembly for the MINI R50 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2000.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Vstřikovací trubka | 1 | 13537562264 | $427.80 | Shop at ECS Tuning | |||||
| 02 | Šestihranný šroub | 8X1,25X20 | 2 | 11537513016 | $0.88 | Shop at ECS Tuning | ||||
| 03 | Těleso zdířky 2pólové | 4 | 12527511369 | $3.23 | Shop at ECS Tuning | |||||
| 03 | Opravná sada pro pouzdro zásuvky | EINSPRITZVENTIL | 4 | 12525B785F3 | Shop at ECS Tuning | |||||
| 03 | Vstřikovací ventil | 4 | 13531487607 | $107.12 | Shop at ECS Tuning | |||||
| 04 | Upínací svorky vstřikovací ventil | 4 | 07137829902 | $2.04 | Shop at ECS Tuning | |||||
| 05 | O-kroužek | 7,52X3,51 | 4 | 13641437476 | Shop at ECS Tuning | |||||
| 06 | O-kroužek | 7,52X3,51 | 4 | 13641437476 | Shop at ECS Tuning | |||||
| 07 | Tlakový regulátor | 1 | 13531487238 | $109.78 | Shop at ECS Tuning | |||||
| 08 | Upínací svorky tlakový regulátor | 1 | 07131487241 | $2.04 | Shop at ECS Tuning | |||||
| 09 | O-kroužek | 20X2,5 | 1 | 13531720251 | $4.38 | Shop at ECS Tuning | ||||
| 11 | Podtlakové vedení | 1 | 13530872533 | $7.87 | Shop at ECS Tuning | |||||
| 12 | Kryt vstřikovací trubka | 1 | 13537510290 | $16.22 | Shop at ECS Tuning | |||||
| 13 | Držák odvzdušňovací vedení nádrže | 1 | 12/2001 | 07137510742 | $15.61 | Shop at ECS Tuning | ||||
| 14 | Držák vstřikovací trubka | 1 | 13537550169 | $193.77 | +core | Shop at ECS Tuning | ||||
| 15 | Držák hadice | 1 | 13907552770 | $1.13 | Shop at ECS Tuning | |||||
| 16 | Šroub | M5X35 | 6 | 13537549556 | $1.15 | Shop at ECS Tuning | ||||
| 17 | Svorka | 4 | 13537549555 | $1.80 | Shop at ECS Tuning |
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI R50 Cooper Palivové potrubí-vstřikovací ventil?
- This technical diagram illustrates the Palivové potrubí-vstřikovací ventil within the Příprava paliva group for the MINI R50 Cooper produced during 2000. It provides a detailed exploded view of the components, identifying key parts such as the Vstřikovací trubka (Part #13537562264).
- Which models use the hardware listed in this Palivové potrubí-vstřikovací ventil?
- The hardware and components featured in the Palivové potrubí-vstřikovací ventil are specific to the MINI R50 Cooper produced during 2000. These technical specifications ensure that parts like the Vstřikovací trubka (13537562264) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Palivové potrubí-vstřikovací ventil assembly?
- Each item in the Palivové potrubí-vstřikovací ventil corresponds to the numbered list below the illustration. For the MINI R50 Cooper, you can identify the Vstřikovací trubka by locating its position on the schematic, which then links to the official BMW part number 13537562264 for the Příprava paliva section.
