Ovládání plynu for BMW 7 Series E32 730iL (1992)

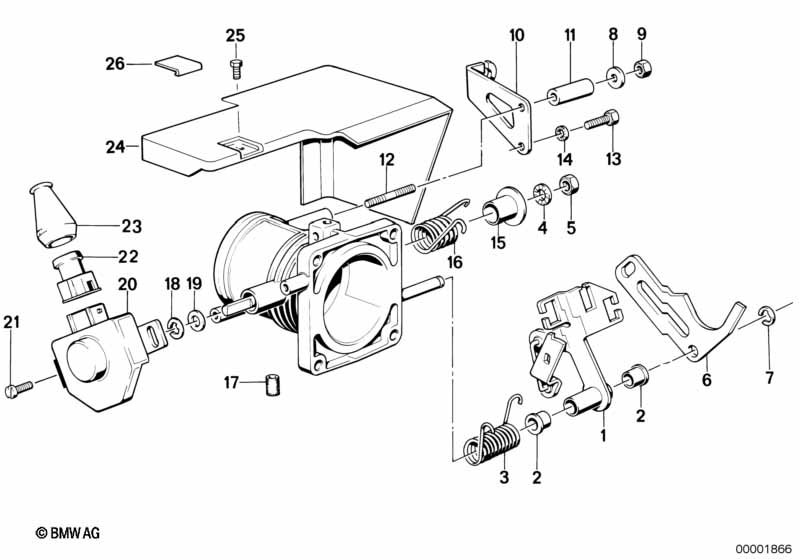

This Ovládání plynu technical drawing provides a detailed breakdown of the assembly for the 7 Series E32 730iL. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1992.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Ovládací páka | 1 | 13541274059 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Pouzdro | 2 | 13111276960 | UKONČENO | Shop at ECS Tuning | |||||
| 03 | Torzní pružina | 1 | 13541274065 | UKONČENO | Shop at ECS Tuning | |||||
| 04 | Pojistná podložka | 8,4X13 | 1 | 13541267663 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Šestihranná matice | M8X1 | 1 | 13541267664 | $1.55 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Doraz | 1 | 13541274066 | UKONČENO | Shop at ECS Tuning | |||||
| 07 | Pojistná podložka | 7,0 | 2 | 07119905858 | $0.96 | Shop at ECS Tuning | ||||
| 08 | Šestihranná matice | M6-8-ZNNIV SI | 5 | 07119905543 | $0.38 | Shop at ECS Tuning | ||||
| 09 | Podložka | A6,4-200HV-ZNS3 | 1 | 07119903791 | $0.11 | Shop at ECS Tuning | ||||
| 10 | Držák | 1 | 13541274069 | UKONČENO | Shop at ECS Tuning | |||||
| 11 | Distanční pouzdro | 1 | 13541274067 | UKONČENO | Shop at ECS Tuning | |||||
| 11 | Distanční pouzdro | 1 | 13541274068 | UKONČENO | Shop at ECS Tuning | |||||
| 12 | Závrtný šroub | M6X50 | 1 | 07129902312 | Shop at ECS Tuning | |||||
| 13 | Šestihranný šroub | M6X12 | 1 | 13541267670 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | Pojistná podložka | 6,4X10 | 1 | 13541267669 | UKONČENO | Shop at ECS Tuning | ||||
| 15 | Pouzdro | 1 | 13541266289 | UKONČENO | Shop at ECS Tuning | |||||
| 16 | Torzní pružina | 1 | 13541270886 | $1.33 | UKONČENO | Shop at ECS Tuning | ||||
| 18 | Vymezovací podložka | 19X8X0,1 | X | 13541256344 | UKONČENO | Shop at ECS Tuning | ||||
| 18 | Vymezovací podložka | 19X8X0,2 | X | 13541256345 | UKONČENO | Shop at ECS Tuning | ||||
| 18 | Vymezovací podložka | 13,5X8X0,5 | X | 13541256351 | UKONČENO | Shop at ECS Tuning | ||||
| 18 | Vymezovací podložka | 18X8X0,2 | X | 13541312414 | $1.77 | UKONČENO | Shop at ECS Tuning | |||
| 18 | Vymezovací podložka | 13,5X8X1,5 | X | 13541312434 | $4.12 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Pojistný kroužek | 8X0,8 | 1 | 07119934035 | $0.38 | Shop at ECS Tuning | ||||
| 20 | Spínač škrticí klapky | EH | 1 | 13631708605 | $207.82 | UKONČENO | Shop at ECS Tuning | |||
| 21 | Šroub s válcovou hlavou | M4 X 9,2 | 1 | 13541705562 | $0.93 | Shop at ECS Tuning | ||||
| 22 | Skříň konektoru | 6-POL | 1 | 12521707321 | $12.77 | Shop at ECS Tuning | ||||
| 23 | Ochranné víčko | 1 | 12521711262 | $3.22 | Shop at ECS Tuning | |||||
| 24 | Kryt | 1 | 13541726433 | $16.22 | Shop at ECS Tuning | |||||
| 25 | Šestihranný šroub | M5X12-8.8 ZN | 1 | 07119913231 | $1.42 | Shop at ECS Tuning | ||||
| 26 | Uzavírací víčko | 1 | 13541726434 | $0.77 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series E32 730iL Ovládání plynu?
- This technical diagram illustrates the Ovládání plynu within the Příprava paliva group for the 7 Series E32 730iL produced during 1992. It provides a detailed exploded view of the components, identifying key parts such as the Ovládací páka (Part #13541274059).
- Which models use the hardware listed in this Ovládání plynu?
- The hardware and components featured in the Ovládání plynu are specific to the 7 Series E32 730iL produced during 1992. These technical specifications ensure that parts like the Ovládací páka (13541274059) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Ovládání plynu assembly?
- Each item in the Ovládání plynu corresponds to the numbered list below the illustration. For the 7 Series E32 730iL, you can identify the Ovládací páka by locating its position on the schematic, which then links to the official BMW part number 13541274059 for the Příprava paliva section.
