Palivové čerpadlo/palivový filtr for BMW 5 Series E28 520i (1987)

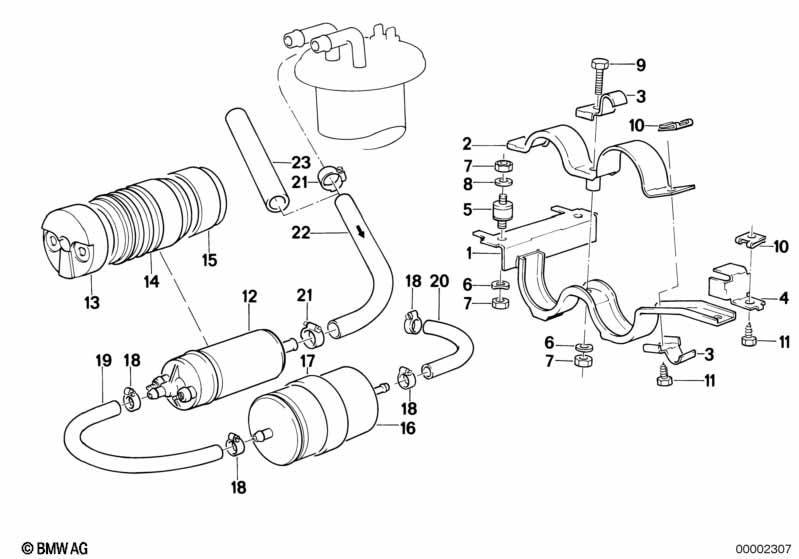

This Palivové čerpadlo/palivový filtr technical drawing provides a detailed breakdown of the assembly for the 5 Series E28 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1987.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 01 | Držák | 1 | 01/1985 | 16121152305 | $15.80 | Shop at ECS Tuning | ||||
| 02 | Přídržná příložka | 1 | 01/1985 | 16121152308 | $11.57 | Shop at ECS Tuning | ||||
| 03 | Spona | 1 | 01/1985 | 16121177244 | $1.17 | Shop at ECS Tuning | ||||
| 04 | Pojistná podložka | 1 | 01/1985 | 16121152311 | $1.09 | Shop at ECS Tuning | ||||
| 05 | Pryžové ložisko | 3 | 01/1985 | 16121177892 | $12.99 | Shop at ECS Tuning | ||||
| 05 | Pryžové ložisko | 3 | 01/1985 | 61211243530 | $13.76 | Shop at ECS Tuning | ||||
| 06 | Pružná podložka černá | B6-ZN | 4 | 01/1985 | 07119932073 | $0.38 | Shop at ECS Tuning | |||
| 07 | Šestihranná matice | M6-8-ZNNIV SI | 7 | 01/1985 | 07119905543 | $0.38 | Shop at ECS Tuning | |||
| 08 | Podložka | A6,4-200HV-ZNS3 | 3 | 01/1985 | 07119903791 | $0.11 | Shop at ECS Tuning | |||
| 09 | Šestihranný šroub | M6X30-8.8-ZNS3 | 1 | 01/1985 | 07119904116 | $0.38 | Shop at ECS Tuning | |||
| 10 | Matice na plech | ST 4,8-8-ZNS | 2 | 01/1985 | 07129904227 | $0.27 | Shop at ECS Tuning | |||
| 11 | Šestihranný šroub na plech | ST4,8X16-C-Z1 | 2 | 01/1985 | 07119916945 | $0.18 | Shop at ECS Tuning | |||
| 11 | Šestihranný šroub na plech | ST4,8X16-C-Z1 | 2 | 01/1985 | 07119906265 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Palivové čerpadlo | 1 | 01/1985 | 16141178751 | $387.81 | Shop at ECS Tuning | ||||
| Pro vozidla s Provedení Japonsko Jen ve spojení s podávacím čerpadlem |
L807A=Ano |
|||||||||
| 12 | Palivové čerpadlo | 1 | 01/1985 | 16141179232 | $372.11 | Shop at ECS Tuning | ||||
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 13 | Víčko | 1 | 01/1985 | 16121178668 | $5.55 | Shop at ECS Tuning | ||||
| 14 | Střední kus | 1 | 01/1985 | 16121178738 | $7.64 | Shop at ECS Tuning | ||||
| 15 | Víčko | 1 | 01/1985 | 16121178642 | $6.27 | Shop at ECS Tuning | ||||
| 16 | Palivový filtr | D=80MM | 1 | 01/1985 | 13321270038 | $44.04 | UKONČENO | Shop at ECS Tuning | ||
| 17 | Pryžové ložisko | 1 | 01/1985 | 16121150106 | $2.18 | Shop at ECS Tuning | ||||
| 18 | hadicová spona | L12-15 | 4 | 01/1985 | 07129952104 | $1.18 | Shop at ECS Tuning | |||
| 19 | Palivová hadice | 8X13MM | X | 01/1985 | 16121180409 | $20.43 | Shop at ECS Tuning | |||
| 20 | Hadice | 1 | 01/1985 | 16121178745 | $6.80 | Shop at ECS Tuning | ||||
| 21 | hadicová spona | L15-19 | 2 | 01/1985 | 07129952107 | $0.93 | Shop at ECS Tuning | |||
| 22 | Palivová hadice | 12X18 | 1 | 01/1985 | 16121176440 | $15.25 | Shop at ECS Tuning | |||
| 23 | Ochranná hadice | X | 01/1985 | 16121118812 | $26.71 | UKONČENO | Shop at ECS Tuning | |||
Notes
- Ukončeno = Díl se již nevyrábí.
