Zásobování palivem/dvojitý filtr for BMW 5 Series E34 530i (1995)

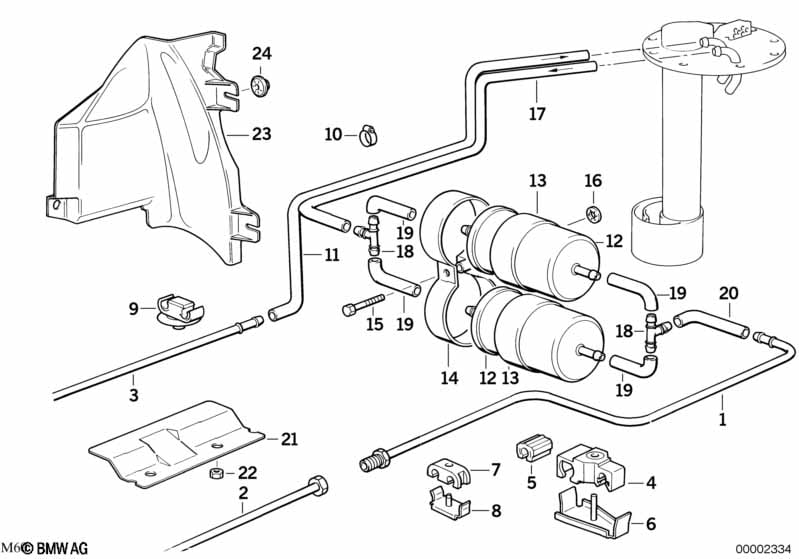

This Zásobování palivem/dvojitý filtr technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 530i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1995.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Přívodní palivové vedení | 1 | 04/1995 | 16121182845 | $51.08 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Přívodní palivové vedení | 1 | 03/1993 | 16121182134 | $107.30 | Shop at ECS Tuning | ||||
| 03 | Zpětné palivové vedení | 1 | 03/1993 | 16121182418 | $24.97 | Shop at ECS Tuning | ||||
| 04 | Držák palivové potrubí | 3 | 03/1993 | 16121181518 | $1.62 | Shop at ECS Tuning | ||||
| 05 | Pryžový doraz | 3 | 03/1993 | 16121178832 | $2.08 | Shop at ECS Tuning | ||||
| 06 | Držák palivové potrubí | 3 | 03/1993 | 16121181519 | $2.17 | Shop at ECS Tuning | ||||
| 07 | Upínací díl | X | 03/1993 | 16121107928 | $4.00 | Shop at ECS Tuning | ||||
| 08 | Uchycení | X | 03/1993 | 16121155060 | $1.08 | Shop at ECS Tuning | ||||
| 09 | Svorka trubkového vedení | 2 | 03/1993 | 16121179396 | $1.08 | UKONČENO | Shop at ECS Tuning | |||
| 10 | hadicová spona | L12-15 | 6 | 03/1993 | 07129952104 | $1.18 | Shop at ECS Tuning | |||
| 11 | Palivová hadice | 8X13MM | X | 03/1993 | 16121180409 | $20.43 | Shop at ECS Tuning | |||
| 21 | Ochrana proti štěrku levá | ALU | 1 | 03/1993 | 16121181349 | $10.62 | Shop at ECS Tuning | |||
| 22 | Plastová matice čep s hrubým závitem | M6 | 2 | 03/1993 | 16131176747 | $0.53 | Shop at ECS Tuning | |||
| 23 | Ochrana proti štěrku levá | 1 | 03/1993 | 16121181953 | $26.33 | UKONČENO | Shop at ECS Tuning | |||
| 23 | Ochrana proti štěrku pravá | 1 | 03/1993 | 16121181954 | $26.33 | Shop at ECS Tuning | ||||
| 24 | Plastová matice | 6 | 03/1993 | 51711958025 | $0.26 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E34 530i Zásobování palivem/dvojitý filtr?
- This technical diagram illustrates the Zásobování palivem/dvojitý filtr within the Zásobování palivem group for the 5 Series E34 530i produced during 1995. It provides a detailed exploded view of the components, identifying key parts such as the Přívodní palivové vedení (Part #16121182845).
- Which models use the hardware listed in this Zásobování palivem/dvojitý filtr?
- The hardware and components featured in the Zásobování palivem/dvojitý filtr are specific to the 5 Series E34 530i produced during 1995. These technical specifications ensure that parts like the Přívodní palivové vedení (16121182845) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Zásobování palivem/dvojitý filtr assembly?
- Each item in the Zásobování palivem/dvojitý filtr corresponds to the numbered list below the illustration. For the 5 Series E34 530i, you can identify the Přívodní palivové vedení by locating its position on the schematic, which then links to the official BMW part number 16121182845 for the Zásobování palivem section.
