Palivová nádrž/filtr s aktivním uhlím for BMW MINI Cabrio R52 Cooper (2002)

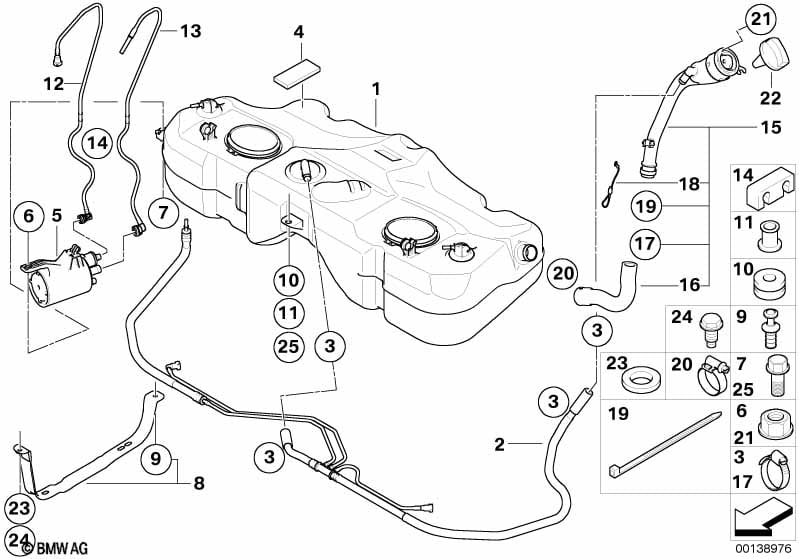

This Palivová nádrž/filtr s aktivním uhlím technical drawing provides a detailed breakdown of the assembly for the MINI Cabrio R52 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2002.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Provedení Korea |
L802A=Ne |
||||||||
| 01 | Palivová nádrž plastová | 50 L | 1 | 16117200643 | Shop at ECS Tuning | |||||
| 02 | Odvzdušňovací potrubí | 1 | 16116763762 | Shop at ECS Tuning | ||||||
| 03 | Hadicová svorka | 23,9-27,1 | 4 | 11631716970 | $0.79 | Shop at ECS Tuning | ||||
| 04 | Podložka | 35X45X6 MM | 10 | 16111182585 | $1.08 | Shop at ECS Tuning | ||||
| 05 | Filtr s aktivním uhlím | 1 | 16136801118 | $87.89 | Shop at ECS Tuning | |||||
| 06 | Šestihranná matice samojisticí | M8 | 1 | 16117167048 | Shop at ECS Tuning | |||||
| 07 | Šroub vnitřní šestihran s pojistkou | M8X25MM | 1 | 16117167017 | $0.72 | Shop at ECS Tuning | ||||
| 08 | Upínací pás | 2 | 16136765008 | $26.17 | Shop at ECS Tuning | |||||
| 09 | Rozpěrný nýt | 4 | 16136753087 | $0.35 | Shop at ECS Tuning | |||||
| 10 | Pryžová průchodka | 2 | 16111182454 | $0.93 | Shop at ECS Tuning | |||||
| 11 | Distanční objímka | 2 | 16117195118 | Shop at ECS Tuning | ||||||
| 12 | Odvzdušňovací potrubí | 1 | 16136765010 | Shop at ECS Tuning | ||||||
| 13 | Odvzdušňovací potrubí | 1 | 16136765011 | Shop at ECS Tuning | ||||||
| 14 | Držák palivové potrubí | 2 | 16126756924 | $1.08 | Shop at ECS Tuning | |||||
| 15 | Palivová plnicí trubka | 1 | 16117200659 | UKONČENO | Shop at ECS Tuning | |||||
| Pro vozidla s Výbava pro palivo obsahující olovo |
S199A=Ano |
|||||||||
| 15 | Palivová plnicí trubka | 1 | 16116763499 | UKONČENO, +core | Shop at ECS Tuning | |||||
| 16 | Palivová hadice | 1 | 16136763840 | $24.60 | Shop at ECS Tuning | |||||
| 17 | hadicová spona | L32-38 | 1 | 07129952115 | $1.27 | Shop at ECS Tuning | ||||
| 18 | Kostřicí kabel | 1 | 16116760043 | $2.97 | Shop at ECS Tuning | |||||
| 19 | Kabelová spojka | L=292MM/B=4,8MM | 1 | 61131377134 | $0.77 | Shop at ECS Tuning | ||||
| 20 | hadicová spona | L42-48 | 1 | 07129952119 | $1.15 | Shop at ECS Tuning | ||||
| 21 | Šestihranná matice | BM6-8-ZNS3 | 2 | 07129904870 | $0.36 | Shop at ECS Tuning | ||||
| 22 | Uzavírací víko nádrže | 1 | 16117193382 | +core | Shop at ECS Tuning | |||||
| 23 | Podložka | 2 | 16117160948 | $1.77 | Shop at ECS Tuning | |||||
| 24 | Šestihranný šroub | M8X36-8.8-ZNS3 | 2 | 32301094716 | $0.70 | Shop at ECS Tuning | ||||
| 25 | Šestihranný šroub | M8X40-10.9-ZNS3 | 1 | 16117160997 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI Cabrio R52 Cooper Palivová nádrž/filtr s aktivním uhlím?
- This technical diagram illustrates the Palivová nádrž/filtr s aktivním uhlím within the Zásobování palivem group for the MINI Cabrio R52 Cooper produced during 2002. It provides a detailed exploded view of the components, identifying key parts such as the Palivová nádrž plastová (Part #16117200643).
- Which models use the hardware listed in this Palivová nádrž/filtr s aktivním uhlím?
- The hardware and components featured in the Palivová nádrž/filtr s aktivním uhlím are specific to the MINI Cabrio R52 Cooper produced during 2002. These technical specifications ensure that parts like the Palivová nádrž plastová (16117200643) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Palivová nádrž/filtr s aktivním uhlím assembly?
- Each item in the Palivová nádrž/filtr s aktivním uhlím corresponds to the numbered list below the illustration. For the MINI Cabrio R52 Cooper, you can identify the Palivová nádrž plastová by locating its position on the schematic, which then links to the official BMW part number 16117200643 for the Zásobování palivem section.
