Palivové potrubí/upevňovací díly for BMW MINI Countryman F60 One

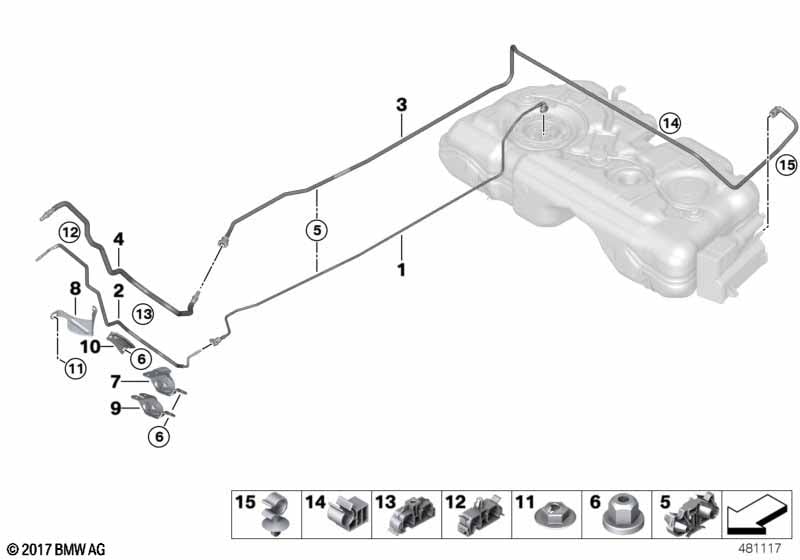

This Palivové potrubí/upevňovací díly technical drawing provides a detailed breakdown of the assembly for the MINI Countryman F60 One. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Provedení Čína a Flexible Fuel a Vnější palivový filtr |
L8AAA=Ne S1AEA=Ne S1AKA=Ne |
||||||||
| 01 | Přívodní palivové vedení | 1 | 16127300620 | Shop at ECS Tuning | ||||||
| 02 | Přívodní palivové vedení vpředu | 1 | 16127464633 | Shop at ECS Tuning | ||||||
| 03 | Vedení profukovacího vzduchu | 1 | 16117300626 | Shop at ECS Tuning | ||||||
| Pro vozidla s Větší palivová nádrž |
S1AGA=Ano |
|||||||||
| 03 | Vedení profukovacího vzduchu | 1 | 16117325145 | Shop at ECS Tuning | ||||||
| 04 | Vedení profukovacího vzduchu přední | 1 | 16137464627 | Shop at ECS Tuning | ||||||
| 05 | Vodicí svorka dvojitá | D8,12 | 5 | 16127258752 | Shop at ECS Tuning | |||||
| 06 | Plastová matice čep s hrubým závitem | M6 | 3 | 16131176747 | $0.53 | Shop at ECS Tuning | ||||
| 08 | Ochranný kryt palivové potrubí | 1 | 08/2017 | 16127485639 | Shop at ECS Tuning | |||||
| 09 | Ochranný kryt palivové potrubí | 1 | 16117415744 | Shop at ECS Tuning | ||||||
| 11 | Matice na plech | D=18MM, ZNS-3 | 2 | 08/2017 | 07146949379 | $0.20 | Shop at ECS Tuning | |||
| 12 | Vodicí svorka dvojitá | 2 | 16129426343 | Shop at ECS Tuning | ||||||
| 13 | Vodicí svorka dvojitá | 2 | 16129426342 | Shop at ECS Tuning | ||||||
| 14 | Vodicí svorka | D14 | 2 | 16126766397 | $1.05 | Shop at ECS Tuning | ||||
| 15 | Držák hadice | D=11-13MM | 1 | 32737714099 | Shop at ECS Tuning | |||||
