Chlazení motorového oleje for BMW 8 Series E31 840i (1996)

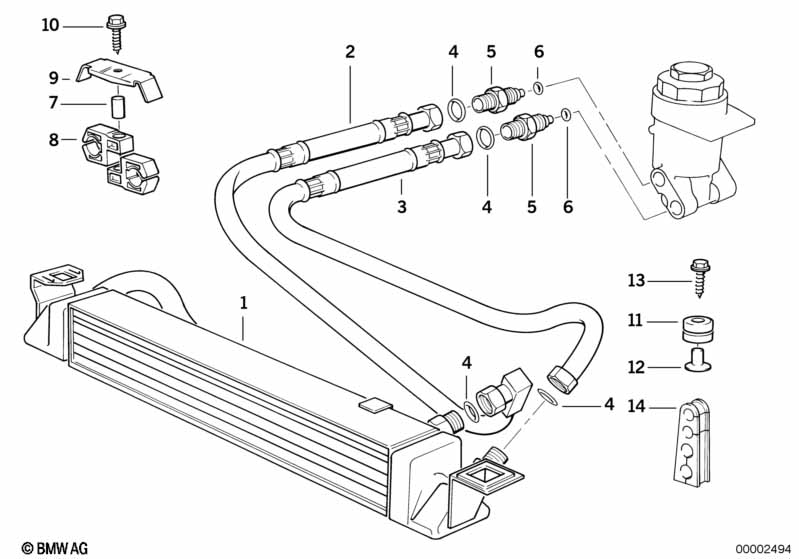

This Chlazení motorového oleje technical drawing provides a detailed breakdown of the assembly for the 8 Series E31 840i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Provedení pro země s teplým podnebím |
S823A=Ano |
|||||||||
| 02 | Vedení olejového chladiče přívod | 1 | 17221702828 | UKONČENO | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Držák olejové vedení | 1 | 41118117661 | $0.95 | Shop at ECS Tuning | |||||
| 03 | Vedení olejového chladiče odvod | 1 | 17221702829 | UKONČENO | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Držák olejové vedení | 1 | 41118117661 | $0.95 | Shop at ECS Tuning | |||||
| 04 | O-kroužek | 13,4X1,78 | 4 | 17222245358 | $1.18 | Shop at ECS Tuning | ||||
| 05 | Šroubovací hrdlo | M27-M22X1,5 | 2 | 17211723261 | $36.99 | Shop at ECS Tuning | ||||
| 06 | O-kroužek | 17,2X1,78 | 2 | 17211712417 | $1.73 | Shop at ECS Tuning | ||||
| 07 | Objímka | 1 | 61131362361 | $2.83 | Shop at ECS Tuning | |||||
| 08 | Držák olejové vedení | 2 | 17211712759 | $3.70 | SI 170190201 | Shop at ECS Tuning | ||||
| 09 | Upínací svorky | 1 | 17211709491 | $9.47 | Shop at ECS Tuning | |||||
| 10 | Šestihranný šroub s podložkou | M6X40-Z1-ZNS | 1 | 05/1999 | 07119901799 | $3.39 | UKONČENO | Shop at ECS Tuning | ||
| 10 | Šestihranný šroub s podložkou | M6X30-U2-ZNS3 | 1 | 07119903994 | $0.65 | Shop at ECS Tuning | ||||
| 11 | Pryžová průchodka | 2 | 17211712839 | $1.98 | Shop at ECS Tuning | |||||
| 12 | Pouzdro | 2 | 17211712844 | $0.98 | Shop at ECS Tuning | |||||
| 13 | Šestihranný šroub na plech | ST6,3X38-C | 2 | 07119916886 | $0.96 | Shop at ECS Tuning | ||||
| 14 | Pryžová průchodka | 1 | 32411137625 | $3.78 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
- SI = Service-Information (Servisní informace)
