Chlazení motorového oleje for BMW 7 Series E38 735iL

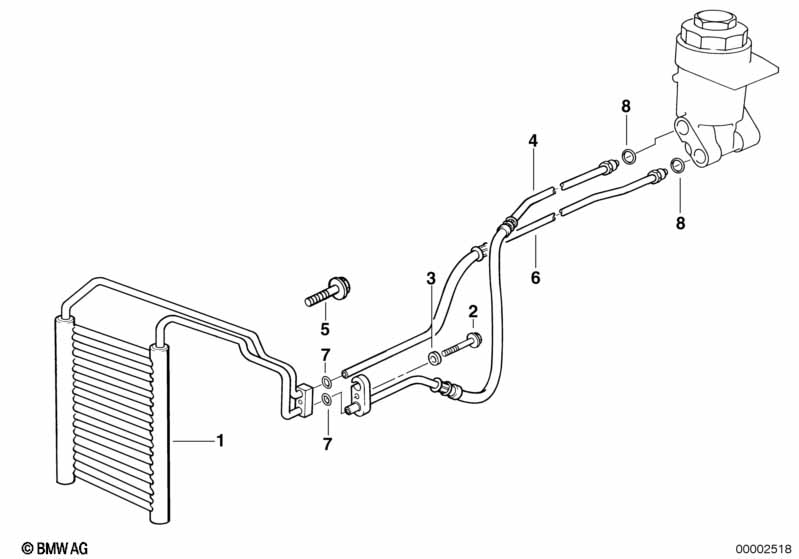

This Chlazení motorového oleje technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 735iL. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Provedení pro země s teplým podnebím |
S823A=Ano |
|||||||||
| 01 | Chladič motorového oleje | 1 | 17211435812 | $368.00 | UKONČENO, +core | Shop at ECS Tuning | ||||
| 02 | Isa-šroub | M8X16-8.8-ZNS3 | 1 | 07129905214 | $0.53 | Shop at ECS Tuning | ||||
| 03 | Podložka | 8,4X16X1,6-ZNNV | 1 | 07119907030 | Shop at ECS Tuning | |||||
| 04 | Vedení olejového chladiče přívod | 1 | 17111741067 | $110.18 | +core | Shop at ECS Tuning | ||||
| 05 | Šroub s válcovou hlavou | M8X35 ZNS | 1 | 07119901027 | $1.22 | Shop at ECS Tuning | ||||
| 06 | Vedení olejového chladiče odvod | 1 | 17111704409 | $85.25 | +core | Shop at ECS Tuning | ||||
| 07 | O-kroužek | 13,4X1,78 | 2 | 17222245358 | $1.18 | Shop at ECS Tuning | ||||
| 08 | O-kroužek | 17,2X1,78 | 2 | 17211712417 | $1.73 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
