Chlazení oleje autom.převodovka A5S ...R for BMW 3 Series E46 325xi (2005)

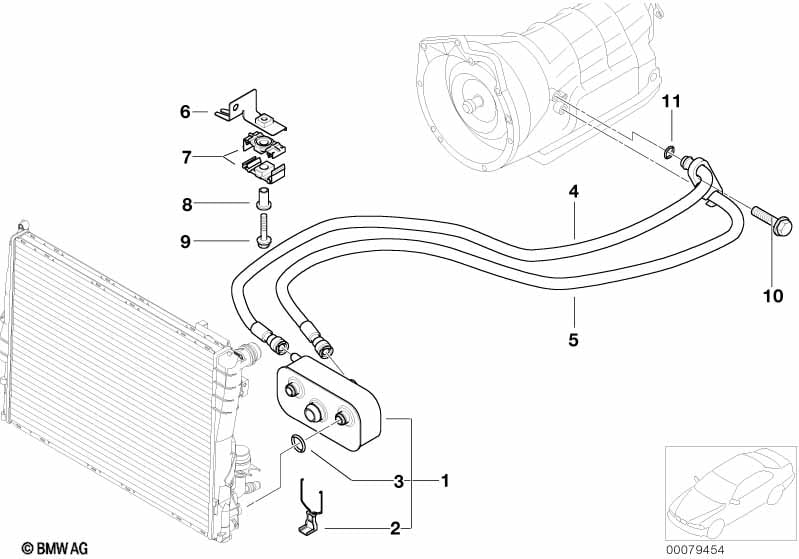

This Chlazení oleje autom.převodovka A5S ...R technical drawing provides a detailed breakdown of the assembly for the 3 Series E46 325xi. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2005.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Výměník tepla | 1 | 17227505826 | $185.93 | Shop at ECS Tuning | |||||
| 02 | Svorka | 1 | 17221707786 | $3.77 | Shop at ECS Tuning | |||||
| 03 | O-kroužek | 14,5X2,5 | 2 | 17111711987 | $1.73 | Shop at ECS Tuning | ||||
| 04 | Vedení olejového chladiče odvod | A5S 360R | 1 | 17221438676 | $85.25 | +core | Shop at ECS Tuning | |||

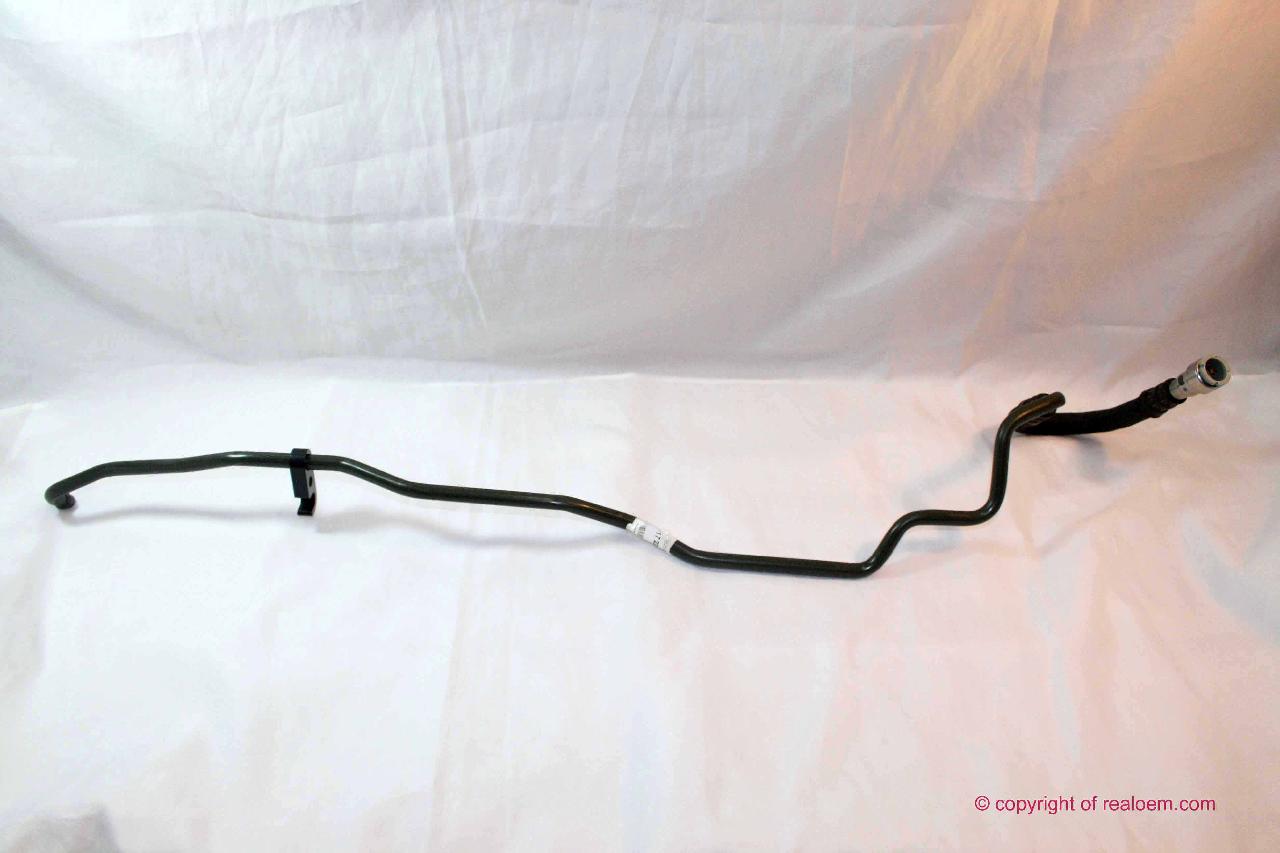

| 05 | Vedení olejového chladiče přívod | A5S 360R | 1 | 17221438675 | $110.18 | +core | Shop at ECS Tuning | |||
| 06 | Držák olejové vedení | 1 | 17227500268 | $5.20 | Shop at ECS Tuning | |||||
| 07 | Držák olejové vedení | 2 | 17201712210 | $1.02 | Shop at ECS Tuning | |||||
| 08 | Distanční objímka | D6 | 1 | 17227798686 | $3.32 | Shop at ECS Tuning | ||||
| 09 | Šestihranný šroub s podložkou | M6X30-U2-ZNS3 | 1 | 07119903994 | $0.65 | Shop at ECS Tuning | ||||
| 10 | Přídržný šroub | M8X28-Z3 | 1 | 17227555715 | $0.78 | Shop at ECS Tuning | ||||
| 11 | O-kroužek | 10,82X1,78/FPM | 2 | 17211742636 | $0.80 | Shop at ECS Tuning |
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
