Chladicí systém - hadice chlazení for BMW 3 Series G20 Limuzína 316d (2020)

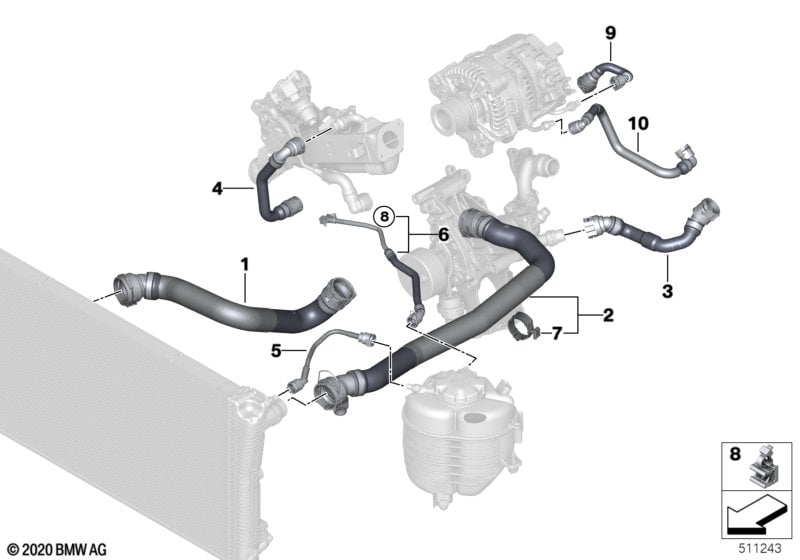

This Chladicí systém - hadice chlazení technical drawing provides a detailed breakdown of the assembly for the 3 Series G20 Limuzína 316d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2020.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Automatická převodovka a Sport-automatická převodovka |
S205A=Ne S2TBA=Ne |
||||||||
| 01 | Hadice chladiče chladicí kapaliny | 1 | 17128581012 | Shop at ECS Tuning | ||||||
| 02 | Hadice čerpadlo chladicí kapaliny | 1 | 17128581011 | Shop at ECS Tuning | ||||||
| 03 | Hadice zpětného vedení topení | 1 | 17128580758 | Shop at ECS Tuning | ||||||
| 04 | Vedení čerpadla chladicího média | 1 | 11538473704 | Shop at ECS Tuning | ||||||
| 05 | Trubka expanzní nádoba‒chladič | 1 | 17128581013 | Shop at ECS Tuning | ||||||
| 06 | Vedení hlava válců‒expanzní nádoba | 1 | 12/2023 | 17127827356 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Vedení hlava válců‒expanzní nádoba | 1 | 17125B3A997 | NoS | Shop at ECS Tuning | |||||
| 07 | Svorka | D=43 | 1 | 17128595481 | Shop at ECS Tuning | |||||
| 08 | Kabelový pásek s držákem | L=200MM | 1 | 34327708473 | Shop at ECS Tuning | |||||
| Pro vozidla s Systém rekuperace |
S1CEA=Ano |
|||||||||
| 09 | Vedení modul olejového filtru | 1 | 11538473706 | Shop at ECS Tuning | ||||||
| 10 | Vedení modul olejového filtru | 1 | 11538594526 | Shop at ECS Tuning | ||||||
Notes
- Ukončeno = Díl se již nevyrábí.
- NoS = No Stock (Díl není centrálně skladován.)
