Výfukové potrubí přední tlumič výfuku for BMW 5 Series E34 520i (1990)

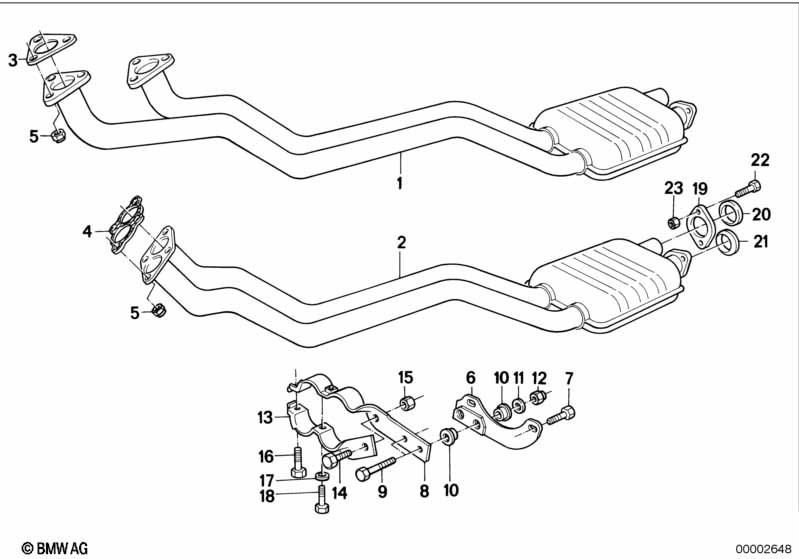

This Výfukové potrubí přední tlumič výfuku technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1990.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Katalyzátor příprava Konvenční technika výfukových plynů |
|||||||||
| 01 | Výfukové potrubí přední tlumič výfuku | 1 | 18101712181 | $422.96 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Těsnění bez azbestu | 2 | 11761711717 | $18.37 | Shop at ECS Tuning | |||||
| 05 | Šestihranná matice | M10 | 6 | 18301737774 | $1.65 | Shop at ECS Tuning | ||||
| 06 | Držák | 1 | 18211178296 | $3.53 | Shop at ECS Tuning | |||||
| 07 | Šestihranný šroub | M8X20-ZNNIV SI | 2 | 07119903039 | Shop at ECS Tuning | |||||
| 08 | Držák výfuku | 1 | 18211178290 | $11.66 | Shop at ECS Tuning | |||||
| 09 | Šestihranný šroub | M6X30-8.8-ZNS3 | 2 | 07119904116 | $0.38 | Shop at ECS Tuning | ||||
| 10 | Pouzdro kloubu | 4 | 18211712091 | $2.86 | Shop at ECS Tuning | |||||
| 11 | Podložka | 2 | 18214690192 | $0.20 | Shop at ECS Tuning | |||||
| 12 | Šestihranná matice samojisticí | M6-10 ZN | 2 | 09/1990 | 07129922705 | $0.27 | UKONČENO | Shop at ECS Tuning | ||
| 12 | Šestihranná matice samojisticí | M6 ZNNIV SI | 2 | 07147575163 | $0.25 | Shop at ECS Tuning | ||||
| 13 | Spona | D=45MM | 1 | 18211178293 | $7.47 | Shop at ECS Tuning | ||||
| 14 | Šestihranný šroub | M8X16-10.9-PHR | 1 | 07119913612 | $0.62 | Shop at ECS Tuning | ||||
| 15 | Matice s nákružkem | M8-8-SC-ZNNIV | 1 | 07119906089 | $0.32 | Shop at ECS Tuning | ||||
| 16 | Šestihranný šroub | M8X20-ZNNIV SI | 1 | 07119903039 | Shop at ECS Tuning | |||||
| 17 | Podložka | 8,4X16X1,6-ZNNV | 1 | 07119907030 | Shop at ECS Tuning | |||||
| 18 | Šestihranný šroub | M8X43-8.8-ZNS3 | 1 | 07119903076 | $0.71 | Shop at ECS Tuning | ||||
| 19 | Příruba | 1 | 18111712064 | $12.64 | Shop at ECS Tuning | |||||
| 21 | Kuželový kroužek | 42MM | 1 | 18111245489 | $5.47 | Shop at ECS Tuning | ||||
| 22 | Šestihranný šroub | M8X55-8.8 | 4 | 07119902957 | $5.27 | Shop at ECS Tuning | ||||
| 23 | Šestihranná matice s přírubou | M8 | 4 | 18307620549 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E34 520i Výfukové potrubí přední tlumič výfuku?
- This technical diagram illustrates the Výfukové potrubí přední tlumič výfuku within the Výfukový systém group for the 5 Series E34 520i produced during 1990. It provides a detailed exploded view of the components, identifying key parts such as the Výfukové potrubí přední tlumič výfuku (Part #18101712181).
- Which models use the hardware listed in this Výfukové potrubí přední tlumič výfuku?
- The hardware and components featured in the Výfukové potrubí přední tlumič výfuku are specific to the 5 Series E34 520i produced during 1990. These technical specifications ensure that parts like the Výfukové potrubí přední tlumič výfuku (18101712181) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Výfukové potrubí přední tlumič výfuku assembly?
- Each item in the Výfukové potrubí přední tlumič výfuku corresponds to the numbered list below the illustration. For the 5 Series E34 520i, you can identify the Výfukové potrubí přední tlumič výfuku by locating its position on the schematic, which then links to the official BMW part number 18101712181 for the Výfukový systém section.
